关于矿井水专用流量计产品特点及应用维护的简要介绍

一、本文引言
*先，矿井水专用流量计是电磁流量计中的一种安装类型，电磁流量计的安装方式有多种，包括法兰式安装，螺纹安装，卡箍式安装，插入式安装等四种类型，法兰式安装是*常见普遍都在使用的安装方式，螺纹连接主要针对的是小口径的安装，卡箍式安装的*大的特点就是拆卸方便，易于清洗。插入式安装主要用于安装工况特殊，口径较大的场合使用，此种仪表因其结构简单、重量轻、安装方便、维护量小等特性，在石油化工装置用于测量封闭管道中无腐蚀性（给排水）的导电液体的体积流量。。本文就矿井水专用流量计的结构特点和安装基本要求作一个简单的介绍，对于刚接触到电磁流量计的用户可以加以了解。

二、矿井水专用流量计的工作原理、特点及应用
（一）测量原理
矿井水专用流量计是根据法拉*电磁感应定律制成的一种测量导电性液体的仪表。流量计测量管，有一个用绝缘材料制成的壳体，壳体内装有线圈、铁芯和磁轭，壳体的端面装有两只电*。励磁线圈由双向方波脉冲励时，将产生一磁通密度为 B 的工作磁场。当具有一定电导率的流体以平均流速V 流经测量管时，将切割磁力线感应出电动势 E。电动势 E 正比于磁通密度 B
与平均流速 V 的乘积：E∝KVB，其中 K 为结构系数。电动势 E（流量信号）由电*检出并通过电缆送到转换器。
（二）结构特点
矿井水专用流量计由两大部分组成：传感器和转换器；转换器同传感器可组成分离型或一体型。
（三）矿井水专用流量计的适用范围，与一般电磁流量计的测量范围相同。
（四）矿井水专用流量计的主要技术特点及应用
1.准确度高。测量结果与流速分布、流体压力、黏度、温度、密度和电导率等物理参数的变化无关。
2.适于在公称通径 DN100-DN1800的金属管道上使用。
3.量程比宽。量程范围宽可达100∶1。
4.具有耐腐蚀和耐磨损。传感器部分只有内衬和电*与被测液体接触，只要合理选择电*和内衬材料即可。
5.转换器采用 16 位高性能微处理器，3 行 128*64LCD 点阵汉字显示，参数设定方便，编程可靠。
6.直管道要求低，前 5D 后 3D（D 为管道公称直径）。
三、矿井水专用流量计的安装
（一）分离型转换器的安装
分离型转换器应尽量靠近传感器安装，可以墙装或柱装。室外安装应装在仪表箱内，避免阳光长时间直射和雨淋。

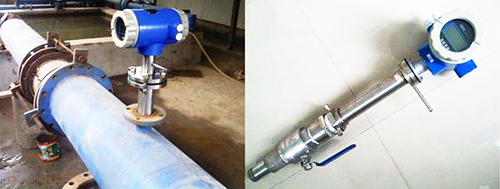

（二）传感器（或一体型）的安装。在管道上安装的传感器（或一体型），须在管道上开孔焊上连接座（或管接头），再将传感器（或一体型）固定到连接座（或管接头）上。
1.在管道上安装技术要求
（1）选择振动小的场所，避免日光直射。
（2）为使传感器测量导管内始终充满流体，传感器可安装在 U 型管道*低部位。
（3）如垂直或倾斜安装，流体应自下而上流动。
（4）被测流体需充满管道。
（5）传感器可以水平和垂直安装，只要通过两电*的几何直线与管道轴线垂直。
（6）为了进一步减小夹带气泡对测量的影响，仪表可离开管道的*高位置安装。
（7）应选择便于仪表接线操作和读数的位置。
2.分离型传感器（或一体型）用法兰球阀在用户管道上安装。
（1）排空选定位置管道内的液体。
（2）在管道选定位置用气割的方法开一个 Φ40-Ф50 的圆孔，孔周边尽量光滑。
（3）将连接座从球阀下端拆下，放在开孔处。
（4）将传感器（或一体型）安装在连接座上，在连接座法兰和球阀法兰间加垫圈，并且使流向标记箭头指向用户认定的正流向。
四、矿井水专用流量计使用中存在的问题
（一）由于流量传感器安装位置不合适，使其测量管内液体未能充满，造成“励磁”报警。
（二）流量计前直管段应≥5D、流量计后直管段应≥3D （D 为管道公称直径）。
（三）液体中含有粉状、颗粒时，造成污物的沉积，使衬里磨损。
（四）液体电导率若接近下限值可能出现晃动现象。
（五）传感器励磁线圈电阻（EXT+ 与EXT- 之间）应小于 60Ω。
五、结束语
矿井水专用流量计的优点主要表现在安装简单、使用广泛，测量性能好，老装置改造方便方面，在各类水介质（新鲜水、循环水、污水等）流量的数据变化不定的测量中应用很广泛，对于装置的用水平衡和计量可以起到有效的作用。因此，掌握其工作原理、结构、特点及解决办法，会有利于我们更好地使用和维护。
