矿用超声波流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-1158C
- 测量范围：0-10000m³/h
- 精度等级：±1.5% ±1.0%
- 公称通径：DN25~DN1200
- 适用介质：自来水 醇 海水 纯水
- 工作压力：1.6MPa
- 工作温度：-40℃～160℃
- 供电方式：24VDC
- 订货号：THB804708DQD
矿用超声波流量计产品概述

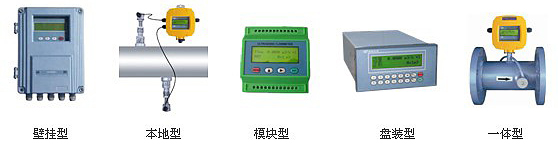

超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收**技术和硬件参数无关化设计方法;大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。
矿用超声波流量计性能参数
| 项目 | 性能/参数 | ||||
| 测量主机 | 准确度 | 1.0 % | |||
| 重复性 | 0.2% | ||||
| 流速范围 | 0-64m/s | ||||
| 测量周期 | 500mS (每秒2次，每个周期采集128组数据) | ||||
| 测量原理 | 超声波时差原理，4字节IEEE754浮点运算 | ||||
| 显示接口 | 可连接2×10背光型汉字或者2×20字符型液晶显示器 | ||||
| 操作 | 外接16键轻触键盘以及PC计算机设参软件 | ||||
| 输入 | 3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用 | ||||
| 两路三线制PT100铂电阻输入回路，可实现热量计量功能(焓差法) | |||||
| 输出 |
电流信号 (可选模块):4-20mA, 阻抗600Ω浮空，准确度0.1% 。 频率信号 (可选模块):1-9999Hz之间任选，OCT输出。 脉冲信号:正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。 报警信号:双路OCT输出，可选近20种源信号。 数据接口:隔离RS485串行接口。 | ||||
| 通讯协议 | MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议 | ||||
| 其它功能 |
自动记忆前64日、前32个月、前2 年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加; 可编程定量控制器(可使用外部输入信号或MODBUS指令启动); 1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备; 工作参数可固化到机内的FLASH存储器中，上电时自动调出; 用户能够通过E-mail传送来的代码文件实现软件升级 故障自诊断功能。 故障时间计时器。 | ||||
| 工作电流 | 50mA (不连接键盘显示和蜂鸣器不响的条件下) | ||||
| 备用电池 | 使用CR2032，在24VDC断电条件下保持10万小时数据不丢失 | ||||
| 环境温度 | -10℃~70℃(大于此温度范围要求请与厂家联系) | ||||
| 工作时间 | 连续 | ||||
| 版 本 号 | UFT12 | UFT13 | UFT14 | UFT15 | |
| 电 源 | 24VDC | 8~30VDC | 24VDC | 85~264VAC/24VDC | |
| 尺寸(mm) | Φ84 | 116×62 | 92×36 | 150×95 | |
| 传感器 | 外缚式 |
标准S1型，适用管径DN15~100mm 标准M1型，适用管径DN50~1000mm 标准L1型，适用管径DN300~6000mm 高温S1H型，适用管径DN15~100mm 高温M1H型，适用管径DN50~1000mm 其它厂家的传感器 | |||
| 插入式 | 测量管道材质不限(不停产安装)适用于管径DN80以上。 | ||||
| 管段式 |
π型管段式:适用于管径DN25-DN40，整机测量精度±0.5% 标准管段式:适用于管径DN50~DN1000，整机测量精度±0.5% | ||||
| 信号电缆 | 专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500 米(不推荐)。 | ||||
| 防护等级 | IP68(可浸水工作) | ||||
| 可测管道 | 管材 | 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。 | |||
| 衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。 | ||||
| 内径 | 15mm~6000mm(π型管段式内径可小至2毫米) | ||||
| 直管段长度 | 上游≥10D，下游≥5D，距泵出口处≥30D。 | ||||
| 测量介质 | 种 类 | 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 | |||
| 浊 度 | ≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。 | ||||
| 温 度 | -40℃~160℃ | ||||
| 流 向 | 可对正反向流量分别计量，并可计量净流量。 | ||||

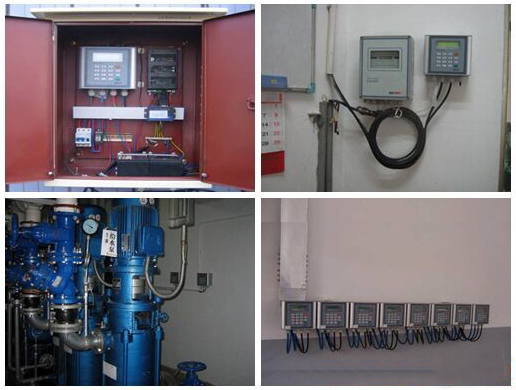

矿用超声波流量计的应用及测量原理
1、超声波流量计是七十年代国际上发展起来的高科技产品。广泛用于自来水、水利、化工、冶金、电力、石油、环保、采暖空调等各行各业。
2、采用先进的“时差法”测量原理，利用超声波脉冲在通过液体顺逆两方向上传播速度之差，来求圆管内液体的流量。仪表分主机和传感器两部分，使用时将传感器贴装在管壁外侧或采用插入式探头插入管壁内，通过信号电缆与主机相连，进行人机对话，将管路及被测液体参数输入主机内存(主机具有掉电保护功能)，仪表即可工作。
矿用超声波流量计的优越性能
1、超声波流量计采用管外非接触式测量，测量过程与管路中的液体没有任何接触，故不受来自液体压力、腐蚀、污染等诸多因素的影响。新型的壁挂式超声波流量计抗干扰性能和适应性能有很大提高，能适用于大功率变频器工作场合;采用了*新集成电路，电路参数进行了优化，使生产工艺更简单，而整机可靠性和一致性等性能更加优异。
2、超声波流量计是基于微处理器技术，自身完备的流量测量仪表，与其它常规类型流量计或其它超声波流量计相比，除具有高精度、高可靠性、高性能、低价格的显著特点。
3、还具有下列更多的优点:KM-TUF型*0.5%线性度、0.2%重复性*非导电/特殊介质测量*中英文双语窗口化操作*正向/负向/净累积器*低电压多脉冲平衡发射、接收*抗干扰设计、变频器环境正常工作*RS-232接口，完善的通讯/联网协议*内置热量测量/热量计*内置定量/批量控制器*5路12位精度模拟4-20 mA输入*1路可编程模拟4-20mA输出*2路可编程开关量输出*可作为完善的流量/热量RTU远程终端*内置流量日月年累计器*内置上电断电记录器*内置数据记录*可选AC220交流/直流供电*可选择中外常用通用流量单位*介质识别功能*0.5秒基本测量周期*内部32位浮点数据处理*频率信号输出*40皮秒时差测量分辨率*压铸铝外壳(固定式标准表)在设计上，KM-TUF型超声波流量计采用了**上*先进的集成电路及微处理器智能控制，实现了生产过程中元器件参数无调整化，生产工艺既简单又可靠，产品一致性好，保证每一台出厂的机器都达到*佳性能、*好工作状态。
矿用超声波流量计仪表特点
1高精度测量：线优度优于0.5%,重复性精度优于0.2%,测量精度优于±1.0%;
2测量范围大：选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量;
3支持中文英文菜单：不同版本的流量计,可支持中文或英文菜单,方便快捷;
4可靠性强：采用低电压,多脉冲发射电路测量精度,使用寿命及可靠性大幅提高;
5抗干扰能力强：采用双平衡信号差分发射,接受电路,有效抵御变频器,电视塔,高压线等强干扰源;
6强大的记忆功能：自动记忆前64日,前64月,前5年的累积流量,自动记忆前64次来电和断电时间和流量,自动记忆前64日流量计的工作状态是否正常。
