防酸型玻璃转子流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-LZB
- 测量范围：0-60m³/h
- 精度等级：±2.5%
- 公称通径：DN4-DN100
- 适用介质：液体，气体
- 工作压力：＜1MPa
- 工作温度：≤120℃
- 供电方式：刻度显示
- 订货号：VMCXIHUJO142
防酸型玻璃转子流量计产品概述
LZB玻璃管浮子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、造纸、环保及科学研究等部门中用来测量单向非脉动的流量。LZB-F耐腐蚀型玻璃管浮子流量计主要用于有腐蚀性液体、气体介质等的计量，生产工艺过程中用来检测强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的单相非脉动的流量。
普通型：主要适用于无腐蚀性介质的测量
耐腐型：主要适用于腐蚀性介质的测量。
全不锈钢型：主要适用于卫生型及弱腐蚀性介质测量，能抗使用环境中的腐蚀性气体。
不锈钢耐腐型：主要适用于强腐蚀性介质测量，能抗使用环境中的腐蚀性气体。
防酸型玻璃转子流量计结构原理
玻璃管浮子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形玻璃管及其在内可以上下移动的浮子。当流体自下而上流经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
防酸型玻璃转子流量计技术参数
测量范围：水 (20℃) 5～200000 l/h，空气（0.1013MPa 20℃） 0.03～4000 m/h
量程比：10:1（特殊型20：1）
精度等级：1.5 （特殊型1.0）
工作压力：DN15～DN50 PN4.0MPa （特殊型25MPa），DN 80～DN100 PN1.6MPa （特殊型16MPa）
夹套压力等级：1.6MPa
介质温度：标准型 -80℃～+220℃，高温型 300℃，衬PTFE型≤85℃
环境温度：40℃～+120℃(电远传型≤65℃)
介质粘度：DN15：≤5mPa.s(H15.1～H15.3) ≤30mPa.s(H15.4～H15.9)，DN25：≤250mPa.s，DN50～DN150：≤300mPa.s
液晶显示：瞬时流量显示数值范围:0～50000，累积流量显示数值范围:0～99999999
输出标准信号:二线制4～20mA
脉冲信号:*小间隔50ms
报警信号:继电器报警，触点容量
供电标准型:24VDC(10.8VDC～36VDC)
交流型:220VAC(85～265VAC)
电池型:3.6@5.2AH锂电池
连接方式：标准型：DIN2501
螺纹连接型：DIN11851或用户指定
电气接口：M20×1.5、PG11、1/2"NPT
整体高度：标准型:250mm(垂直安装)
防酸型玻璃转子流量计技术指标 普通型
防酸型玻璃转子流量计技术指标 普通型
型号 |
公称通径mm |
工作压力MPa |
基本误差限% |
范围度 |
测量范围 | |||
液体 |
气体 | |||||||
LZB-2 |
Φ2 |
≤1 |
±4 |
1∶10 |
0.4～4 |
mL/min |
6～60 |
mL/min |
0.6～6 |
10～100 | |||||||
1～10 |
16～160 | |||||||
1.6～16 |
25～250 | |||||||
LZB-3 | Φ3 | ≤1 | ±4 |
1∶10 |
2.5～25 |
40～400 | ||
4～40 |
60～600 | |||||||
6～60 |
100～1000 | |||||||
10～100 |
160～1600 | |||||||
LZB-4 | Φ4 | ≤1 | ±4 |
1∶10 |
1～10 |
L/h |
16～160 |
L/h |
1.6～16 |
25～250 | |||||||
2.5～25 |
40～400 | |||||||
LZB-6 | Φ6 | ≤1 | ±2.5 |
1∶10 |
2.5～25 |
40～400 | ||
4～40 |
60～600 | |||||||
6～60 |
100～1000 | |||||||
LZB-10 | Φ10 | ≤1 | ±2.5 |
1∶10 |
6～60 |
100～1000 | ||
10～100 |
160～1600 | |||||||
16～160 |
250～2500 | |||||||
LZB-15 | Φ15 | ≤0.6 | ±1.5 |
1∶10 |
16～160 |
250～2500 | ||
25～250 |
400～4000 | |||||||
40～400 |
600～6000 | |||||||
LZB-25 | Φ25 | ≤0.6 | ±1.5 |
1∶10 |
0.04～0.4 |
m3/h |
1～10 |
m3/h |
0.06～0.6 |
1.6～16 | |||||||
0.1～1 |
2.5～25 | |||||||
LZB-40 | Φ40 | ≤0.6 | ±1.5 |
1∶10 |
－－－－ |
4～40 | ||
0.16～1.6 |
6～60 | |||||||
0.25～2.5 |
－－－－ | |||||||
LZB-50 | Φ50 | ≤0.6 | ±1.5 |
1∶10 |
0.4～4 |
10～100 | ||
0.6～6 |
16～160 | |||||||
1～10 |
－－－－ | |||||||
LZB-80 | Φ80 | ≤0.4 | ±1.5 |
1∶10
1∶5 |
1～10 |
50～500 | ||
1.6～16 |
80～400 | |||||||
7～30 |
－－－－ | |||||||
LZB-100 | Φ100 | ≤0.4 | ±1.5 |
1∶10 |
5～25 |
120～600 | ||
8～40 |
200～1000 | |||||||
12～60 |
－－－－ |

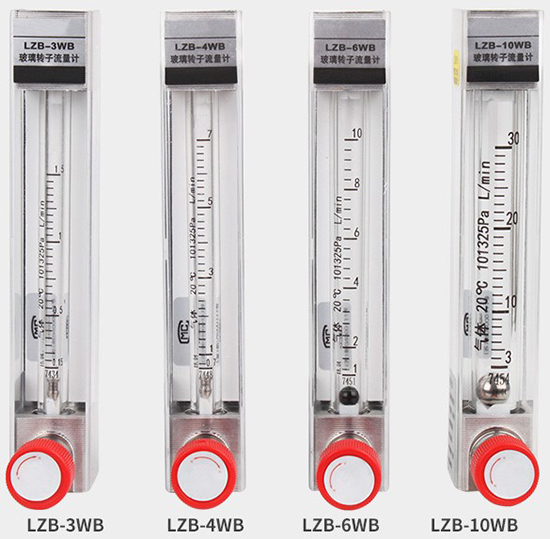

注：以上规格（DN2～10）流量计均为侧进侧出，软管或螺纹连接，下基座上带针型流量调节阀。
玻璃浮子流量计液体流量均为以20℃清水标定刻度，气体流量均以20℃、101325Pa空气标定刻度。
根据用户要求，可以做特殊流量的流量计，DN100通径*大流量可达120m3/h，*大气流量可达3500m3/h，也可进行特殊修正标定。
防腐型
防腐型
型号 |
公称通径mm |
工作压力MPa |
基本误差限% |
范围度 |
测量范围 | |||
液体 |
气体 | |||||||
LZB-15F | Φ15 | ≤0.6 | ±4 |
1∶10 |
0.016～0.16 |
m3/h |
0.25～2.5 |
m3/h |
0.025～0.25 |
0.4～4 | |||||||
0.04～0.4 |
0.6～6 | |||||||
LZB-25F | Φ25 | ≤0.6 | ±2.5 |
1∶10 |
0.04～0.4 |
1～10 | ||
0.06～0.6 |
1.6～16 | |||||||
0.1～1 |
2.5～25 | |||||||
LZB-40F | Φ40 | ≤0.6 | ±2.5 |
1∶10 |
－－－－ |
－－－－ | ||
0.16～1.6 |
4～40 | |||||||
0.25～2.5 |
6～60 | |||||||
LZB-50F | Φ50 | ≤0.6 | ±2.5 |
1∶10 |
－－－－ |
－－－－ | ||
0.4～4 |
1～10 | |||||||
0.6～6 |
1.6～16 | |||||||
LZB-80F | Φ80 | ≤0.4 | ±2.5 |
1∶10
1∶5 |
－－－－ |
－－－－ | ||
1～10 |
50～250 | |||||||
1.6～16 |
80～400 | |||||||
LZB-100F | Φ100 | ≤0.4 | ±2.5 |
1∶10 |
－－－－ |
－－－－ | ||
5～25 |
120～1600 | |||||||
8～40 |
200～1000 |
注：公称通径≤10mm以下耐腐型需订做一般不带针型调节阀。
根据客户要求，可以生产高一级精度的耐腐型流量计。
流量计与被测介质接触部分材料
