指针转子流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-LZ
- 测量范围:0.0025~60m³/h
- 精度等级:±1.5%
- 公称通径:DN15~DN100
- 适用介质:液体、气体
- 工作压力:1.6~4.0MPa
- 工作温度:-80℃~200℃
- 供电方式:24VDC
- 订货号:ZMZCMXFEG250
指针转子流量计产品简介
金属管浮子流量计是工业自动化过程控制中常用的一种面积流量测量仪表。它具有体积小,工作运行稳定可靠,适用于测量液体,气体(气体流量计)、各种流量的测量和在各种环境中使用。
金属管浮子流量计智能变送器以MCU微处理器为核心,利用磁传感器,通过数字滤波,软件修正等数字信号处理技术,对磁场变化进行检测,并通过液晶显示屏幕,提供良好的人机交互界面,可输出4-20mA电流信号,上下限报警等多种信号。显示瞬间流量和积累流量,为用户提供更多方便,广泛应用于国防、化工、石油、冶金、能源、医药、轻工、食品、水处理等工业部门中的流量检测和过程控制。
指针转子流量计主要特点
1、坚固的全金属结构设计型浮子流量计
2、金属管浮子流量计采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5.金属管浮子流量计适用于小口径和低流速介质流量测量。
6.工作可靠,维护量小,寿命长。
7.对于直管段要求不高。
8.较宽的流量比10:1。
9.双行大液晶显示,可选现场瞬时/累积流量显示,可带背光。
10.单轴灵敏显示。
11.非接触磁耦合传动。
12.全金属结构,适于高温、高压和强腐蚀性介质。
13.金属管浮子流量计可用于易燃、易爆危险场合。
14.可选二线制、电池、交流供电方式。
15.带有数据恢复,数据备份及掉电保护功能。
指针转子流量计结构原理
LZ系列金属管浮子流量计由二部分组成:
传感器-测量管及浮子;
信号变送器-指示器;
传感器的触液材质有四种:不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的角液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。 流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对而言静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。
指针转子流量计技术参数
1、测量范围:水(20℃)2.5-300000 l/h,空气(20℃,0.1013MPa)0.07-3000m3/h 参见流量表,特殊流量可订制
2、量程比:标准型10:1,特殊型20:1
3、精度:标准型1.5级
4、压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa,夹套的压力等级为1.6MPa,特殊型在选型和订货前应与工厂协商
5、压力损失:7kPa-70kPa
6、介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃,高温型:*高可达400℃
7、介质粘度:DN15:<5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8),DN25: <250mPFa.s,DN50-DN150: <300mPa.s
8、环境温度:液晶型-30℃-+85℃,指针型-40℃-+120℃

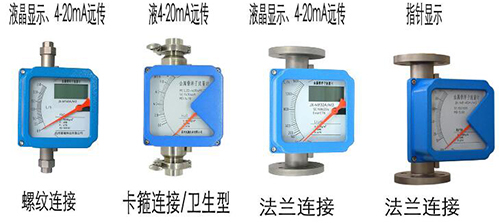

9、连接形式:标准型:DIN2501标准法兰,特殊型:由用户指定的任意标准法兰或螺纹
10、电缆接口:M20*1.5
11、供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC),交流型:85-265VAC ? ?50HZ,电池型:3.6V@4AH镍氢电池
12、报警输出:上限或下限瞬时流量报警
13、标准型:集电*开路输出(*大100mA@30VDC内部阻抗100欧)
14、特殊型:继电器输出(触点容量*大5A@250VAC)
15、脉冲输出:累积脉冲输出,*小间隔50毫秒
16、液晶显示:瞬时流量显示数值范围:0-50000
17、累计流量显示数值范围:0-99999999
18、防护等级:IP65
19、防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6
指针转子流量计流量范围表
指针转子流量计选型说明
代号 | 测量管结构 | |||||||
KM-LZ | 下进上出 | |||||||
下进上横出 | ||||||||
下横进上横出 | ||||||||
右进左出 | ||||||||
左进右出 | ||||||||
代号 | 接液材质 | |||||||
R0 | 0Cr18Ni2Mo2Ti | |||||||
R1 | 1Cr18Ni9Ti | |||||||
Rp | PTFE | |||||||
T1 | 钛合金 | |||||||
R4L | 304L | |||||||
代号 | 管道口径 | |||||||
DN15 | 15 | |||||||
DN25 | 25 | |||||||
DN50 | 50 | |||||||
DN80 | 80 | |||||||
DN100 | 100 | |||||||
DN150 | 150 | |||||||
DN200 | 200 | |||||||
代号 | 附加结构 | |||||||
无 | ||||||||
T | 夹套型 | |||||||
Z | 阻尼型 | |||||||
G | 高温型 | |||||||
Y | 高压型 | |||||||
代号 | 指示器形式代码组合 | |||||||
M1 | 就地指示器,机械指示瞬时流量 | |||||||
M2 | 供电型,机械指示瞬时流量,液晶显示瞬时/累积流量 | |||||||
M3 | 供电型,无机械指示,液晶显示瞬时/累积流量 | |||||||
代码 | 供电方式 | |||||||
无 | 只限M1指示器 | |||||||
A | 220VAC,4-20mA输出 | |||||||
B | 电池供电,无输出 | |||||||
C | 24VDC,二线制供电,4-20mA输出 | |||||||
D | 24VDC,三、四线制供电,4-20mA输出 | |||||||
代号 | 防爆标志 | |||||||
l | 本安iaCT5方型壳体 | |||||||
d | 隔爆Diibt4园壳体 | |||||||
代号 | 报警或脉冲输出 | |||||||
无 | 无报警或脉冲输出 | |||||||
K1 | 上限报警或一路脉冲输出 | |||||||
K2 | 下限报警或一路脉冲输出 | |||||||
K3 | 上、下限报警或双路脉冲输出 |
