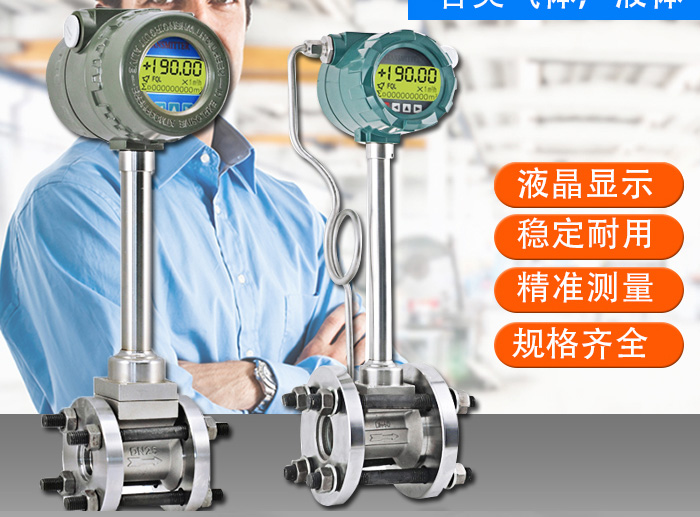

蒸汽流量计

蒸汽流量计产品的种类和适用范围

1． LUGB 系列满管型压电式涡街流量仪表

2． LUGB 系列插入型压电式涡街流量仪表

3． LUGE 系列满管型电容式涡街流量仪表

4． LUGE 系列插入型电容式涡街流量仪表

5． LUGB/E 系列电池供电型涡街流量仪表

6． 潜水型/分体型涡街流量仪表（协议订货）

7． 多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示

8． 智能流量积算仪，数码管显示

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。

蒸汽流量计工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式:

f=StV/d   公式(1)

式中：

f－发生体一侧产生的卡门旋涡频率

St－斯特罗哈尔数（无量纲数）

V－流体的平均流速

d－旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中 St＝0.17 的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）

K＝N/Q（1/m3）   公式（2）

式中：K＝仪表常数（1/m3）。

N＝脉冲个数

Q＝体积流量（m3）

蒸汽流量计主要技术参数

蒸汽流量计口径的确定

仪表选型是仪表应用中非常重用的工作，仪表选型的正确与否将直接影响到仪表是否能够正常运行。因此用户和设计单位在选用本公司产品时，请仔细阅读本节资料，认真核对流体的工艺参数并**可与我公司的销售或技术支持部门联系，以确保选型正确。

适用流量范围和仪表口径的确定

仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

蒸汽流量计的安装要求

仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

（一） 安装环境要求：

1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果。

5．仪表*好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成 U 形，避免水顺着电缆线进入放大器壳内。

6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

（二） 仪表管道安装要求：

1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。

2．上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db

3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1-2mm

4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游 3-5D处，测温孔应设置在下游 6-8D 处，见图（七）。D 为仪表工称口径，单位：mm

5．仪表在在管道上可以水平、垂直或倾斜安装。

6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图所示

7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处如图（四）b 所示

8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过 70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

蒸汽流量计的安装外形尺寸

蒸汽流量计的配线设计

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。

二．输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。

蒸汽流量计订货须知及选型推荐

一．尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：

1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。

2．认真核对被测介质的使用流量范围，特别是*小流量值以*终确定使用仪表的口径及配管参数。

3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。

二．涡街流量仪表选型
