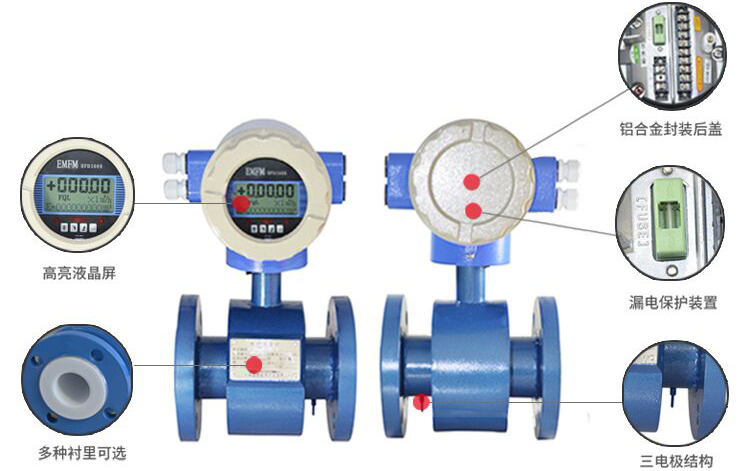

纸浆流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-LDE
- 测量范围：0.028～205258m³/h
- 精度等级：0.5级、1.0级
- 公称通径：DN10～DN2200
- 适用介质：污水、导电液体
- 工作压力：1.6～6.3MPa
- 工作温度：-20～+200℃
- 供电方式：220V 24V 锂电池
- 订货号：UCKXYSTUY244
纸浆流量计产品种类及适用范围
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。
电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。
纸浆流量计产品特点
1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。
3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。
4.安装要求低，直管段要求低（前5D后2D）。
5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。
6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。
纸浆流量计主要技术指标
口径:DN15~2400mm
介质:导电性液体
衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
流速:≤15m/s
励磁方式:方波励磁
电*材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
介质温度:氯丁橡胶：-10~60℃ 聚氨酯橡胶：-10~40℃
聚四氟乙烯(F4)：-10~120℃ 聚全氟乙丙烯(F46)：-10~150℃
介质电导率:>5μs/cm
准确度等级:±1.0% ±0.5% ±0.2%
输出信号:4~20mA电流，脉冲频率，上下限报警
通讯:RS485/RS232(可选)
防护等级:IP65、IP67、IP68
防爆等级:ExdⅡCT3-CT6
电缆接口:M18*1.5
环境条件:环境温度：-10~50℃ 相对湿度：5%~90% 环境电磁场：≤400A/m
供电电源:85~250VAC 20~36VDC 3.6V电池供电
纸浆流量计选型与安装
电磁流量计的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：
1.被测流体名称和其化学性能。
2.*大流量、*小流量和常用流量。
推荐：常用流量应选择在1～3m/s流速段内，如果不符，请用户调整所选仪表的口径规格。
3.*高工作压力。
4.*高工作温度、*低工作温度。
5.被测流体必须具备一定的导电性，导电率≥5μs/cm。
6.*大流量和*小流量必须符合表2-1的数据。
7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。
8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。
9.确定是否有负压情况存在。
10.电*和衬里材料的选择应满足流体介质的化学性能。

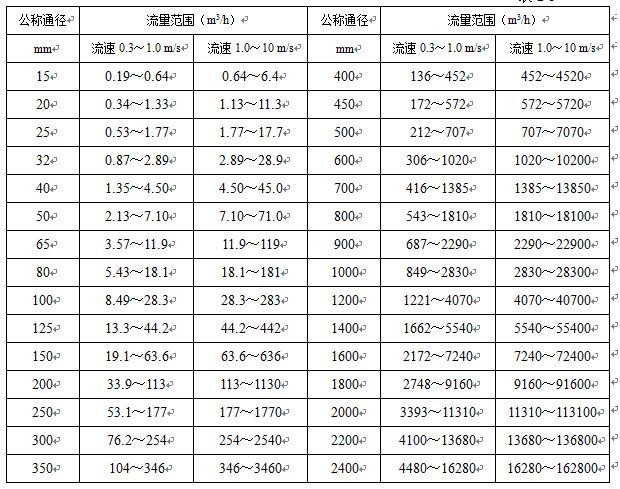

纸浆流量计公称通径与流量范围
纸浆流量计电*材料的选择
1、电*材料:316L不锈钢
耐蚀性能:适用：1工业、生活用水，原水井水，城市污水等中性溶液。2弱腐蚀性酸、碱、盐。
2、电*材料:哈氏合金B
耐蚀性能:适用：1盐酸（浓度小于10%）等非氧化性酸。2氢氧化钠（浓度小于50%），一切浓度的氢氧化铵碱溶液。3磷酸、有机酸。不适用：硝酸
3、电*材料:哈氏合金C
耐蚀性能:适用：1混酸，如铬酸与硫酸的混合溶液。2氧化性盐类如Fe+++、Cu++、海水。3磷酸、有机酸。不适用：盐酸
4、电*材料:钛
耐蚀性能:适用：1盐，如：（1）氯化物（氯化物/镁/铝/钙/铵/铁等）。（2）钠盐、钾盐、铵盐、次氯酸盐、海水。2浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液。不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸。
5、电*材料:钽
耐蚀性能:适用：1盐酸（浓度小于40%）稀硫酸和浓硫酸，不包括发烟硫酸。2二氧化氯、氯化铁、次氯酸、氰化钠、乙酸铅等。3硝酸（包括发烟硝酸）等氧化性酸、温度低于80℃的王水。不适用：碱、氢氟酸
6、电*材料:铂铱
耐蚀性能:适用： 几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）。不适用：王水、铵盐
纸浆流量计衬里材料的选择
1、衬里材料：氯丁橡胶 CR
主要性能：1、有*好的弹性，高强的扯断力，耐磨性能好。2、耐一般低浓度的酸、碱、盐的腐蚀，不耐氧化性介质的腐蚀。
适用范围：1、<60℃。2、自来水、工业用水、海水、污水、泥浆、矿浆。3、口径范围：DN40-2400。
2、衬里材料：聚氨酯橡胶 PU
主要性能：1、*好的耐腐蚀性能（相当于天然橡胶的十倍）。2、耐酸、碱性能较差。
适用范围：1、<40℃。2、中性强磨损的矿浆、煤浆、泥浆。3、口径范围：DN15-600。
3、衬里材料：聚四氟乙烯 F4
主要性能：1、性能很稳定，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟氟化氧、高流速液氧、臭氧的腐蚀。
2.耐磨性和粘结性能差。
适用范围：1、<150℃。2、酸、碱、盐等强腐蚀性介质。3、口径范围：DN15-1000
4、衬里材料：聚全氟乙丙烯 F46
主要性能：该材料具有聚四氟乙烯的耐腐蚀特性，同时又有对金属特有的较强粘着特性，具有*优良的耐负压特性。
适用范围：1、<100℃。2、酸、碱、盐等强腐蚀性介质。3、口径范围：DN15-350。
纸浆应用现场选型（购买须知）
1.了解工艺参数
（1）了解被测液体名称（由用户提供）
（2）了解被测液体的*大流量、常用流量、*小流量（由用户提供）
（3）了解工艺管径（由用户提供）
（4）了解介质温度（由用户提供）
（5）了解介质压力（由用户提供）
（6）了解被测流体的电导率（由用户提供）
（7）了解是否有负压情况存在（由用户提供）
2．初步选型
（1） 根据了解到的被测介质的名称和性质，确定是否采用电磁流量计（由业务员确定）
电磁流量计只能测量导电液体流量，而气体、油类和绝大多数有机物液体不在一般导电液体之例
（2）根据了解到的被介质性质，确定电*材料
注意；公司一般提供不锈钢、哈氏、钛和钽等四种电*，选用哪种电*应根据介质性质查相关资料手册
（2）根据了解到的介质温度确定采用橡胶还是四氟内衬（由营销员确定）
注意：橡胶耐温不得超过80C；
四氟耐温150C，瞬间可耐180C；
城市污水一般可采用橡胶内衬和不锈钢电*
（3）根据了解到的介质压力，选择表体法兰规格（由营销员确定）
注意：电磁法兰规格通常为当口径由DN10－250时，法兰额定压力≤1.6Mpa；
当口径由DN250－1000时，法兰额定压力≤1.0Mpa；
当介质实际压力高于上述管径－压力对应范围时，为特殊订货，但*高压力不得超过6.4Mpa
（4）确定介质的电导率
注意：（1）电磁流量计的电导率不得低于5uS/cm
（2）自来水的电导率约为几十到上百个uS/cm，一般锅炉软水（去离子水）导电，纯水（高度蒸馏水）不导电
（3）气体、油和绝大多数有机物液体的电导率远低于5uS/cm，不导电。
3．了解用户要求
（1）了解是组合式就地显示还是分体式远传显示（由用户提供）
注意：当为分体远传显示时请了解*大距离，分离*大距离为100米
（2）了解是否需要其它附加功能（由用户提供）
注意：1、电磁流量计本身带有上下限流量报警、频率和电流输出功能，无须另外特殊订货
2、电磁流量计外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特殊订货
3、当电磁流量计要和计算机连接时，需增加RS－485通讯口，属于特殊订货
4．选型：通过上述步骤后，可*后确定电磁流量计型号规格。
