乙二醇流量计

乙二醇流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LWGY
  • 测量范围:0.04~800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN4~DN200
  • 适用介质:水 油 醇 纯净液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+100℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:FXV897324DYH
乙二醇流量计概述
LWGY系列液体涡轮传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。液体涡轮流量计传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
液体涡轮流量计传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
涡轮流量计传感器适用于在工作温度下粘度小于5×106m2/s的介质,对于粘度大于5×10-6m2/s的液体,要对流量计传感器进行实液标定后使用。

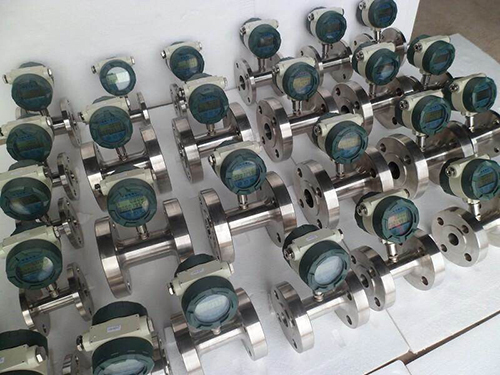

乙二醇流量计产品图


乙二醇流量计结构特征与工作原理
(1)结构特征
液体涡轮流量计传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。
(2)工作原理
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程式为:
乙二醇流量计工作原理图
f--脉冲频率[Hz]
k--传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q--流体的瞬时流量(工作状态下)[m3/h]
3600--换算系数
每台液体涡轮流量计传感器的仪表系数由制造厂填写在检定**中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

乙二醇流量计流量范围对照表
乙二醇流量计流量范围对照表

乙二醇流量计基本参数
乙二醇流量计基本参数对照表

乙二醇流量计选型
乙二醇流量计分类
乙二醇流量计型谱对照表

乙二醇流量计安装注意事项
液体涡轮流量计传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与流量计传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。流量计传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。
流量计传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。
为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。
传感器露天安装时,请做好放大器及插头的防水处理。液体涡轮流量计传感器与显示仪表的接线如图四所示。
当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为20~60目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。
用户应充分了解被测介质的腐蚀情况,严防液体涡轮流量计传感器受腐蚀。

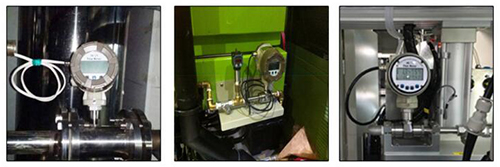

乙二醇流量计现场安装使用图


乙二醇流量计使用和调整
◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,严禁传感器处于无液体状态时受到高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。
◆ 配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
◆ 在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。

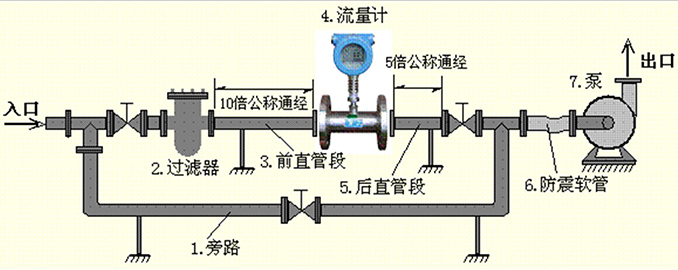

乙二醇流量计安装示意图
