染料流量计

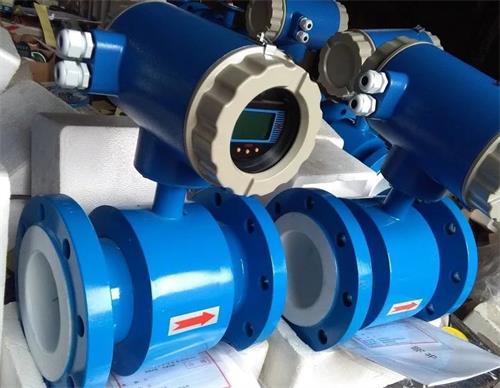

染料流量计产品概述
电磁流量计按安装方式分为管道式流量计和插入式流量计两种类型。两种型式均由传感器和智能信号转换器组成；根据转换器与传感器的装配形式可分为一体式流量计和分体式流量计二种结构。一体式流量计：转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。分体式流量计：转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。管道式一般适用于中小口径的测量，特殊情况可定制，插入式电磁流量计一般适用于较大口径管道流量的测量。

染料流量计的测量原理
电磁流量计的工作原理是基于法拉*电磁感应定律。在流量计中，测量管内的导电介质相当于法拉*试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电*测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电*的电磁隔离，如图所示。

染料流量计产品特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损，直管段要求较低。
3、流量计可带接地电*，实现仪表良好接地。
4、流量计采用先进加工工艺，使仪表具有良好的抗负压能力。
5、全数字量处理，抗干扰能力强，测量可靠，精确度高。
6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
7、流量计具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
8、仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

染料流量计技术参数
1、公称通径系列　DN（mm）
2、管道式四氟衬里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%
5、精确等级：0.5级、1.0级（管道式）
6、被测介质温度：普通橡胶衬里：-20＋60℃
7、高温橡胶衬里：-20＋90℃
8、聚四氟乙烯衬里：-30＋100℃
9、高温型四氟衬里：-30＋180℃。
10、额定工作压力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.
11、流量测量范围：流量测量范围对应流速范围是0.1-15m/s
12、电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在　200-800μs/cm范围内，均可选用流量计来测量其流量。
13、电流输出：0-10mA时，负载电阻为　0-1.5kΩ；4-20mA时，负载电阻为　0-750kΩ

14、数字频率输出：输出频率上限可在　1-5000Hz　内设定带光电隔离的晶体管集电*开路双向输出。外接电源≤35V　导通时集电**大电流为　250mA.
15、供电电源：85-265V，45-63Hz.
16、直管段长度：管道式：上游≥5DN，下游≥2DN.
17、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合　GB11988的规定。
18、防爆标志：mdIIBT4.
19、环境温度：-25-60℃
20、相对湿度：5%-95%
21、消耗总功率：小于20瓦。

染料流量计仪表选型
◆量程范围确认
一般流量计被测介质流速以2～4m/s为宜，在特殊情况下，*低流速应不小于0.2m/s，*高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电*的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电*上附着的粘滞物的作用，有利于提高测量精度。

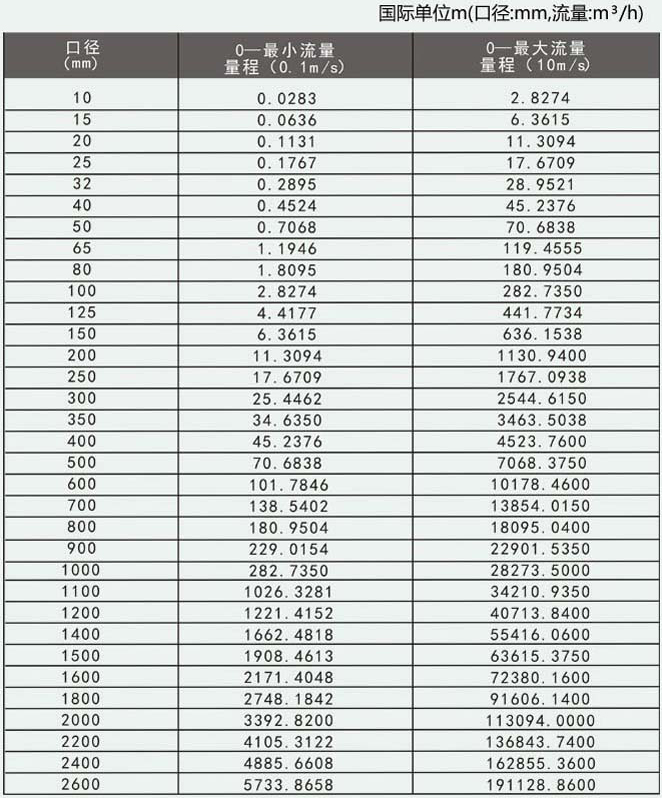

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的*大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

染料流量计选用要点
液体流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型流量计的特点，选择合适的类型。一体型流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型流量计，精确度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电*形式。对于不产生结晶、结疤、不沾污电*的介质，可用标准电*，否则用刮刀式清垢电*或有清洗连接装置的电*。对于测污泥场合，还可选用可换式电*。
3、根据被测介质的腐蚀性选择电*材料。

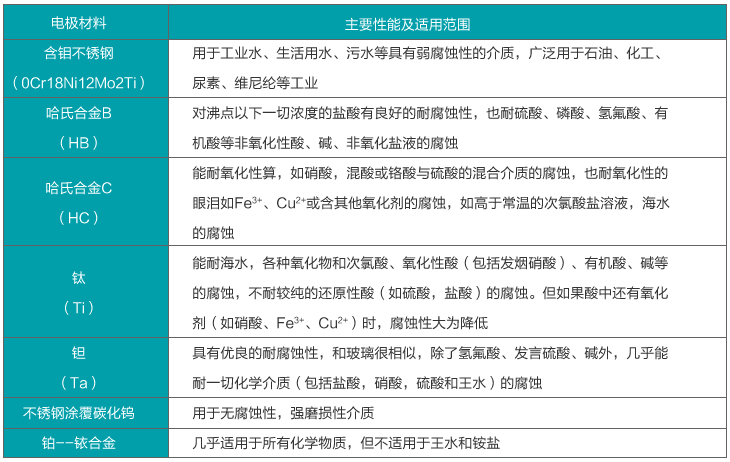

染料流量计电*选择：

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

5、流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，*高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的*高压力选择流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型流量计。其*大口径为100mm。

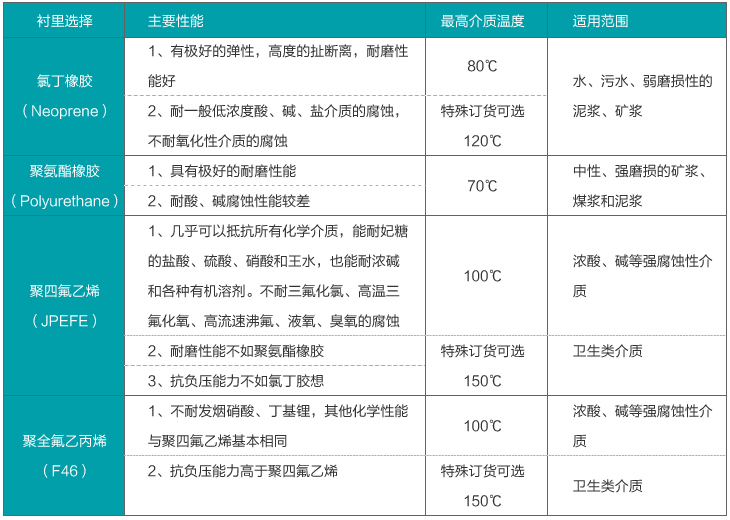

染料流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料


染料流量计电*的选择

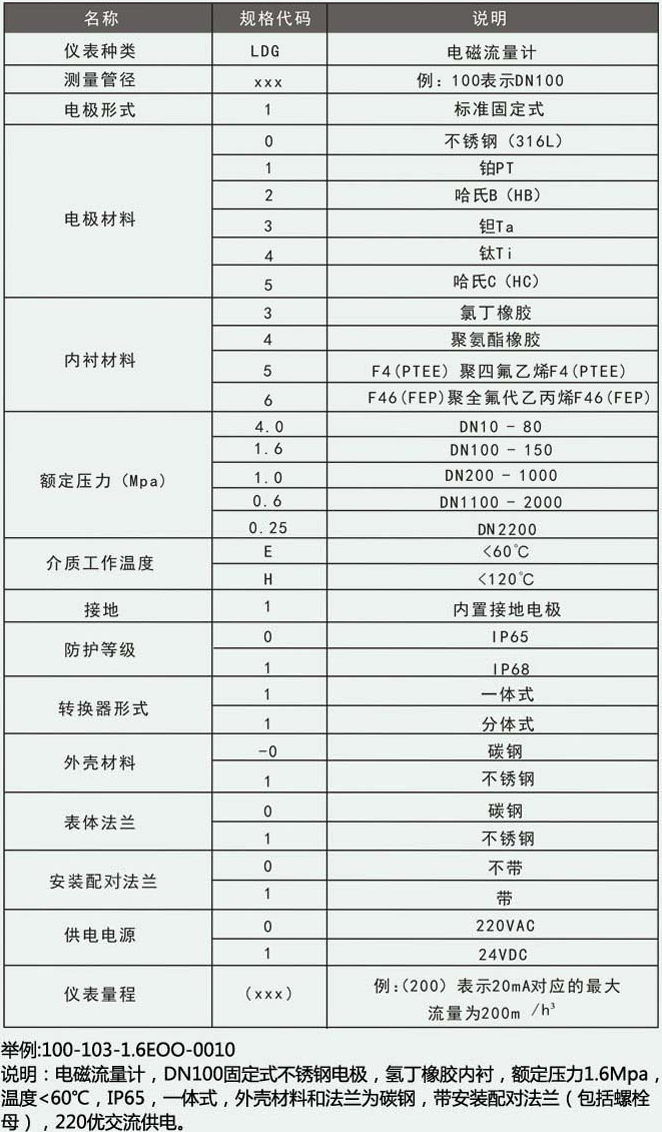

染料流量计型谱

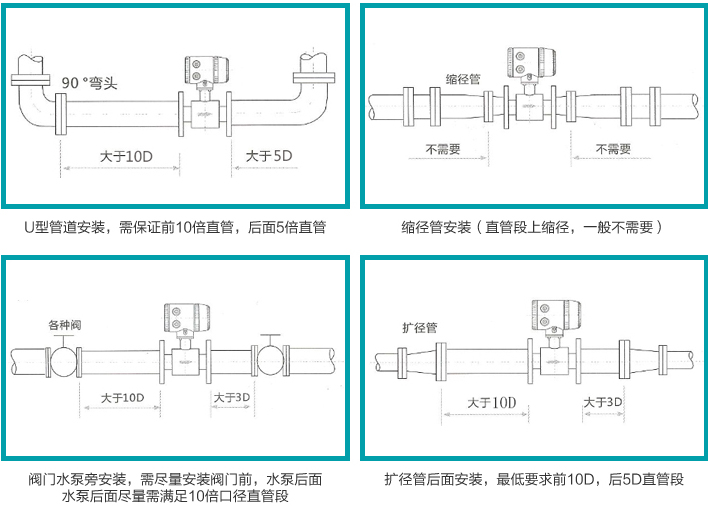

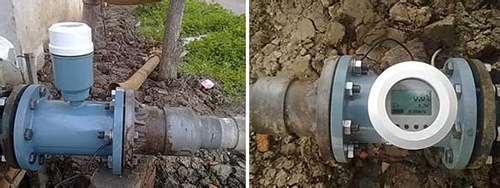

染料流量计安装地点的选择
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3)应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修，活动方便的地方
5) 流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。
