啤酒流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-LWGY
- 测量范围：0.04～800m³/h
- 精度等级：0.5级、1.0级
- 公称通径：DN4～DN200
- 适用介质：水 油 醇 纯净液体
- 工作压力：1.6～6.3MPa
- 工作温度：-20～+100℃
- 供电方式：24VDC 3.6V锂电池
- 订货号：XURREKQLK315
对本厂产品实行终身负责制，永远提供技术支持和技术服务。
对产品质量实行三包，保质期为12个月。
免费对用户的工程技术人员就产品的使用，维护及一般故障处理等方面进行培训。
现场指导安装调试。
定期对用户进行回访和技术交流。
优先对项目的用户提供产品和技术支持。
啤酒流量计产品概述

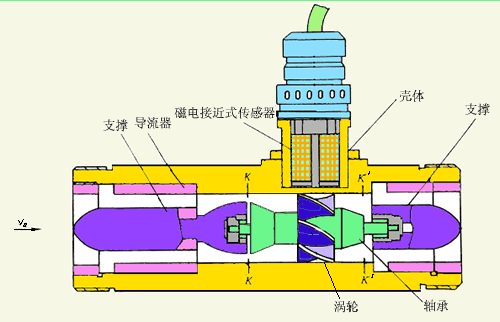

LWGY型涡轮流量计（啤酒流量计） 是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测 量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于 5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行 A定量控制、超量报警等，是流量计量和节能的理想仪表。
该类涡轮流量产品本身具备现场显示功能，也可将流量信号以脉冲的形式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
啤酒流量计特点
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到*高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3-4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
啤酒流量计分类
1．按仪表功能分类，LWGY系列 涡轮流量计可分为2大类，即：
■涡轮流量传感器/变送器
■智能一体化涡轮流量计
2．功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

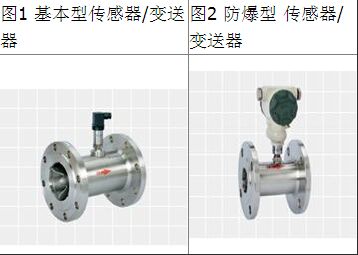

该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图
按照不同的输出信号，该类产品可分为LWGY-N型和LWGY-A型
LWGY-N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
LWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。
智能一体化涡轮流量计采用先进的超低功耗单片 微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷 击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积 流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类啤酒流量计按照供电方式、是否具备远传信号输出可分为LWGY-B型和LWGY-C型
LWGY-B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。
LWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
啤酒流量计基本参数与技术性能
1.技术性能：表1
仪表口径及连接方式：4、6、10、15、20、25、32、40采用螺纹连接；15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接；
精度等级：±1%R、±0.5%R；
量程比：1:10；1:15；1:20；
仪表材质：304不锈钢、316（L）不锈钢等；
被测介质温度（℃）：-20～＋120℃；
环境条件：温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa；
输出信号：脉冲频率信号，低电平≤0.8V 高电平≥8V；
供电电源：+12VDC 、+24VDC（可选）；
信号传输线：STVPV3×0.3（三线制）；
传输距离：≤1000m；
信号线接口：豪斯曼接头；
防爆等级：非防爆产品；
防护等级：IP65；
2.测量范围及工作压力：表2
啤酒流量计安装要求

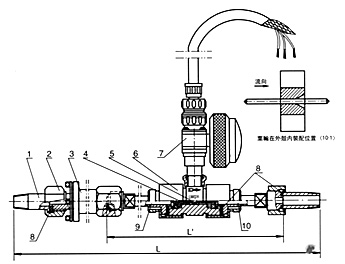

1、 涡轮流量计（液体流量计）安装采用法兰连接、螺纹连接及夹装式；

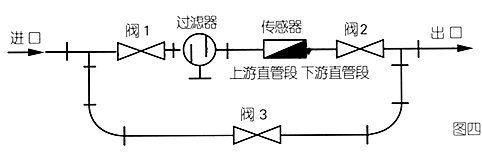

2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
