硫磺流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-LDE
- 测量范围：0.028～205258m³/h
- 精度等级：0.5级、1.0级
- 公称通径：DN10～DN2200
- 适用介质：污水、导电液体
- 工作压力：1.6～6.3MPa
- 工作温度：-20～+200℃
- 供电方式：220V 24V 锂电池
- 订货号：ZDE264655AJG
硫磺流量计的基本概述
电磁流量计简称EMF，是20实践50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉*电磁感应定律制成的，用来测量导电液体体积流量的仪表。由于其独特的优点，目前已广泛地被应用于工业工程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种易燃易爆介质；污水处理以及化工、食品、医药等工业中的各种浆液流量测量，形成了独特的应用领域。
在结构上，电磁流量计由电磁流量传感器和转换器两部分组成，如图所示。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将次信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成与流量信号成正比的标准电信号输出，以进行显示，累计和调节控制。
硫磺流量计工作原理

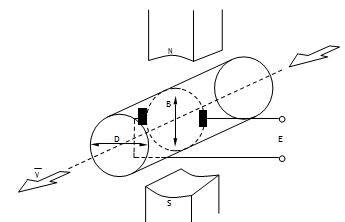

电磁流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速 的乘积、电动势E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。
式中： E---------为电*间的信号电压（v）
B---------磁通密度（T）
d---------测量管内径(m)
--------平均流速（m/s）
K---------常数
由于K为常数，励磁电流是恒流的，故B也是常数，则由（1-1）式可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是流量计的基本工作原理。
由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
硫磺流量计产品特点
1、独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
2、结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。
3、适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。
4、安装要求低，直管段要求低（前5D后2D）。
5、工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。
6、输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。
硫磺流量计的主要技术数据
| 执行标准 | JB／T 9248-1999 | ||||
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
| *高流速 | 15m／s | ||||
| 精确度 | DNl5～DN600 | 示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s） | |||
| DN700-DN3000 | 示值的±0.5％（流速≥0.8m／S）±4mm／s（流速<0.8m／S） | ||||
| 流体电导率 | ≥5uS／cm | ||||
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
| 环境温度 | 传感器 | -25℃-十60℃ | |||
| 转换器及一体型 | -10℃-十60℃ | ||||
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯（F46）、加网PFA | ||||
| *高流体温度 | 一体型 | 70℃ | |||
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃（订货时注明） | |||
| 聚氨酯衬里 | 80℃ | ||||
| 聚四氟乙烯衬里 | 100℃；150℃（订货时注明） | ||||
| 聚全氟乙丙烯（F46） | |||||
| 加网PFA | |||||
| 信号电*和接地电*材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
| 电*刮刀机构 | DN300-DN3000 | ||||
| 连接法兰材料 | 碳钢 | ||||
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
| 进口保护法兰材料 | DN65-DNl50 | 不锈钢1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
| 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
| 其他传感器、一体型流量计和分离型转换器 | IP65 | ||||
| 间距（分离型） | 转换器距离传感器一般不超过100m | ||||
硫磺流量计仪表选型
◆量程范围确认
一般电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，*低流速应不小于0.2m/s，*高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电*的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电*上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的*大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆电磁流量计参考流量范围
| 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| Φ15 | 0.06~6.36 | Φ450 | 57.23～5722.65 |
| Φ20 | 0.11～11.3 | Φ500 | 70.65～7065.00 |
| Φ25 | 0.18～17.66 | Φ600 | 101.74～10173.6 |
| Φ40 | 0.45～45.22 | Φ700 | 138.47～13847.4 |
| Φ50 | 0.71～70.65 | Φ800 | 180.86～18086.4 |
| Φ65 | 1.19～119.4 | Φ900 | 228.91～22890.6 |
| Φ80 | 1.81～180.86 | Φ1000 | 406.94～40694.4 |
| Φ100 | 2.83～282.60 | Φ1200 | 553.90～55389.6 |
| Φ150 | 6.36～635.85 | Φ1600 | 723.46～72345.6 |
| Φ200 | 11.3～1130.4 | Φ1800 | 915.62～91562.4 |
| Φ250 | 17.66～176.25. | Φ2000 | 1130.4～113040.00 |
| Φ300 | 25.43～2543.40 | Φ2200 | 1367.78～136778.4 |
| Φ350 | 34.62～3461.85 | Φ2400 | 1627.78～162777.6 |
| Φ400 | 45.22～4521.6 | Φ2600 | 1910.38～191037.6 |
硫磺流量计衬里的选择
| 衬里材料 | 主要性能 | *高介质温度 | 适用范围 | |
| 一体型 | 分离型 | |||
| 聚四氟乙烯（F4） | 是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ | 100℃ 150℃ （需特殊订货） | 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
| 聚全氟乙丙烯（F46） | 同F4，耐磨性、抗负压能力高于F4。 | 同上 | ||
| 聚氟合乙烯（Fs） | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | ||
| 聚氯丁橡胶 | 1、有*好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃ 120℃ （需特殊订货） | 水、污水、弱磨损性的泥浆矿浆。 | |
| 聚氨酯橡胶 |
1、耐磨性能*强。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
硫磺流量计电*的选择
| 电*材料 | 耐蚀及耐磨性能 |
| 不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
| 哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，Cu下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
| 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。 |
| 钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的腐蚀。在碱中刁；耐蚀。 |
| 铂／钛合金 | 几乎能耐一切化学介质，但不适用于王水和铵盐。 |
| 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
| 注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
硫磺流量计型谱
| 型号 | 口径 | ||||||||
| JKMLDE | 15~2600 | ||||||||
| 代号 | 安装形式 | ||||||||
| Y | 一体式 | ||||||||
| F | 分体式 | ||||||||
| 代号 | 转换器型号 | ||||||||
| ZA | 圆形 | ||||||||
| ZB | 方形 | ||||||||
| 代号 | 输出信号 | ||||||||
| I.4 | 4~20mA | ||||||||
| f | 频率 1KHz | ||||||||
| Rs | 串行通讯（485） | ||||||||
| C | 控制输出 | ||||||||
| 代号 | 防爆要求 | ||||||||
| N | 无防爆 | ||||||||
| EX | 防爆（仅适用于分体式） | ||||||||
| 代号 | 介质温度 | ||||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃（仅适用于分体式） | ||||||||
| 代号 | 内衬材质 | ||||||||
| NE | 氯丁橡胶（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代号 | 电*材质 | ||||||||
| 316L | 不锈钢 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B | ||||||||
| Ti | 钛 | ||||||||
| Ta | 钽 | ||||||||
