管道容积流量计

管道容积流量计概述
高温椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。高温椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的XY-908系列流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。

管道容积流量计的特点
流量测量与流体的流动状态无关，这是因为是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。不锈钢椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
1、口径从10~150mm；
2、外壳材质有多种供选择：铝、不锈钢及中高压不锈钢、PPS、青铜等；
3、轴承材质有多种供选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等；
4、轴的材质：316不锈钢；
5、O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；
6、量程比10：1,*大可达50：1；
7、精度为±1%和±0.5%两种，重复性±0.03%；
8、安装时直管段要求：5D＋3D，需加装过滤器；
9、粘度*高可达1,000 000CP；
10、压力等级*高可达551bar；
11、耐温等级*高可达-10~60℃；
12、流量或瞬时流量：它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

管道容积流量计典型应用
高温椭圆齿轮流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。

管道容积流量计工作原理

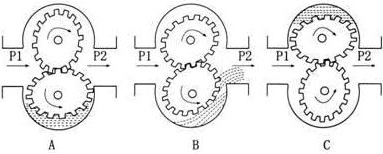

高温不锈钢椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 (b)上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：
Q=4nυ0
式中：
n--椭圆齿轮的旋转频率(转/秒)；
υ0--半月形部分的容积(贝。)．
这样，在高温椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。
高温椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表


管道容积流量计安装与使用注意
高温椭圆齿轮流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。高温椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。按照要求正确安装后的高温椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的高温椭圆齿轮流量计对*小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。其次，使用要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，高温椭圆齿轮流量计在仪表所规定的使用温度范围内使用。长期使用后的高温椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许*好定期进行标定。

管道容积流量计型谱
