渣油流量计

渣油流量计

  • 品*：JKM/凯铭仪表
  • 型号：JKM-LWGY
  • 测量范围：0.04～800m³/h
  • 精度等级：0.5级、1.0级
  • 公称通径：DN4～DN200
  • 适用介质：水 油 醇 纯净液体
  • 工作压力：1.6～6.3MPa
  • 工作温度：-20～+100℃
  • 供电方式：24VDC 3.6V锂电池
  • 订货号：ALNYIBHUA626
渣油流量计产品概述
LWGY系列涡轮流量计基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
涡轮流量计与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
涡轮流量计适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

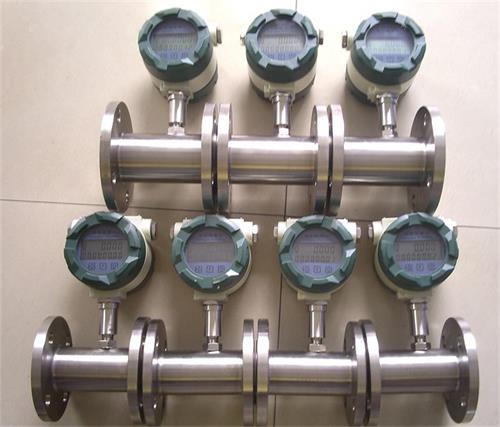

渣油流量计产品图


渣油流量计产品特点
1、无可动部件，长期稳定，结构简单便于安装和维护;
2、高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
3、重复性好，短期重复性可达0.05%～0.2%
4、输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
5、可获得很高的频率信号（3～4kHz），信号分辨力强；
6、范围度款，中大口径可达1:20，小口径为1:10；
7、结构紧凑轻巧，安装维护方便，流通能力大；
8、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
9、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
10、可制成插入式涡轮流量计，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。


渣油流量计基本参数
1、执行标准：涡轮流量计传感器（JB/T9246-1999）
2、仪表口径（mm）及连接方式：4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
3、精度等级：±1%R、±0.5%R、±0.2%R（需特制）
4、量程比：1:10；1:15；1:20
5、传感器材质：304不锈钢、316（L）不锈钢等
6、使用条件：介质温度：-20℃～+120℃，环境温度：-20℃～+60℃
7、相对湿度：5%～90%
8、大气压力：86Kpa～106Kpa
9、信号输出功能：脉冲信号、4～20mA信号
10、通讯输出功能：RS485通讯、HART协议等
11、工作电源：外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等，内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
12、信号线接口：基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
13、防爆等级：ExiaIICT4或ExdIIBT6
14、防护等级：IP65或更高（可订制）

渣油流量计外形尺寸

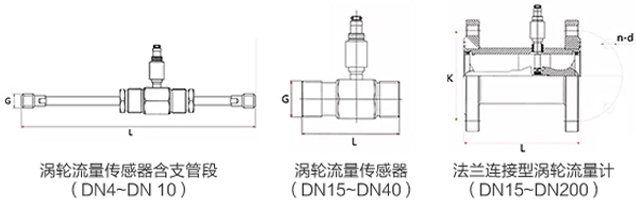

渣油流量计外形尺寸图

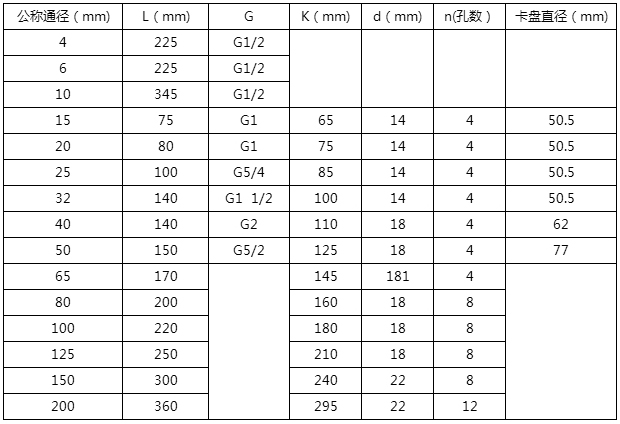

渣油流量计外形尺寸对照表

渣油流量计流量范围表

渣油流量计口径流量对照表

渣油流量计选型

型号说明
                LWGY-□/□/□/□/□/□/□
                公称通径                4                                                                                                                      4mm
                6                6mm
                10                10mm
                15                15mm
                20                20mm
                25                25mm
                32                32mm
                40                40mm
                50                50mm
                65                65mm
                80                80mm
                100                100mm
                125                125mm
                150                150mm
                200                200mm
                类型                N                传感器型：+12V或24V供电，输出三线制脉冲信号
                A                变送器型：+24V供电，输出二线制4～20mA
                B                智能型：锂电池供电，现场显示无信号输出
                C                智能型：+24V供电，现场显示并输出二线制4～20mA
                C1                智能型：+24V供电，现场显示并带有RS485通讯协议
                C2                智能型：+24V供电，现场显示并带有HART通讯协议
                精度等级                05                0.5级
                10                1.0级
                02                0.2级（协商订货，生产周期较长）
                涡轮类型                W                扩展测量范围
                S                标准测量范围
                材 质                S                304不锈钢
                L                316（L）不锈钢
                防 爆                N                非防爆型
                E                防爆型，ExdⅡBT6
                压力等级                N                常规（参照表2）
                H(x)                高压（参照表2）

渣油流量计工作现场
