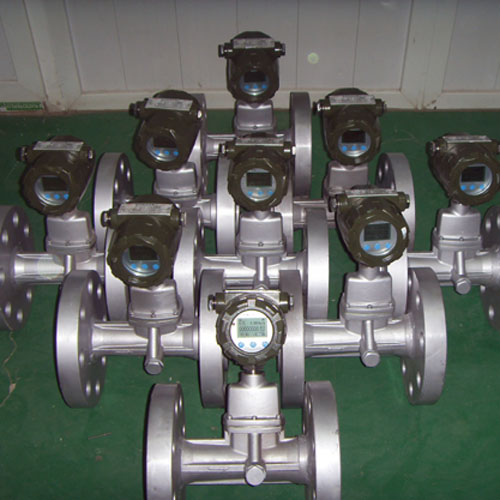

天然气旋进旋涡流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-LUX
- 测量范围:1.2~3600m³/h
- 精度等级:±1.0 ±1.5
- 公称通径:DN20-DN200
- 适用介质:天然气、液化气、氢气
- 工作压力:1.6~6.3MPa
- 工作温度:-20℃~+80℃
- 供电方式:24VDC 3.6V锂电池
- 订货号:LKN746162LSJ
天然气旋进旋涡流量计概述
旋进旋涡流量计采用*新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平、它集压力温度检测与补偿运算于一体,具有计量精度高,流量范围宽,无可动部件,抗振与抗脉动流性能好,体积小,重量轻,使用方便等优点。是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。
天然气旋进旋涡流量计结构

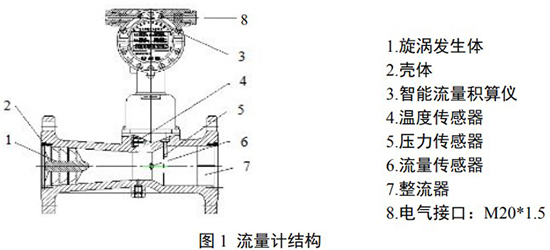

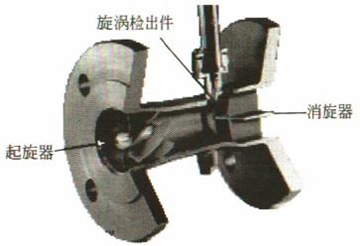

旋进旋涡流量计由传感器、转换器组成.如图所示,传感器由旋涡发生器(起旋器)、文丘里管、消旋器、旋涡检出元件组成。起旋器由不锈钢或其他能经受流体冲刷的材料制成,它有特定角度叶片和流线型轴组成,固定安装在收缩段,用于强制流体产生强烈旋涡流。文丘里管用于旋涡的发展。消旋器由直叶片组成辐射状流动整流器,安装在扩散段后部。用于流体的整直,减小对下游设备影响。旋涡检出元件用热敏元件、应变片、膜片电容等元件检测旋涡振动频率。为降低系统压损,可在入口安装导流螺旋叶片,使入流能够以平行于流场的角度引导流体进入起旋器,避免发生流动分离现象,可降低系统压损。
从结构看,入口的收缩比对流量计性能有影响;起旋器叶片厚度影响入口流体的体积量;叶片数量与厚度对流量计性能有影响。但不同结构下,所测流量都能较好地与测量信号频率成线性关系。
旋涡检出元件可以是热敏元件、应变片或电容等元件。转换器组成与涡街流量计类似。
天然气旋进旋涡流量计测量原理

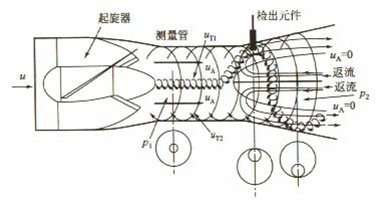

旋进旋涡流量计的流通剖面类似文丘利管的型线(如下图)。在入口侧安放一组螺旋型导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,*后在旋进旋涡流量计液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
天然气旋进旋涡流量计主要特点
1.无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
2.采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
3.智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
4.采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;
5.采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
6.采用EEPROM技术,参数设置方便,可永久保存,并可保存*长达一年的历史数据;
7.转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km;
8.配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输;
9.压力、温度信号为变送器输入方式,互换性强;
10.整机.功耗低,可用内电池供电,也可外接电源。
天然气旋进旋涡流量计环境的选择
1、干燥通风之处,避开潮湿易积水之地;
2、避免日晒雨淋。露天时应遮挡雨水;
3、尽可能避免强烈振动;
4、避免强电磁场设备,如大电机、大变压器等;
5、便于维修,活动方便。

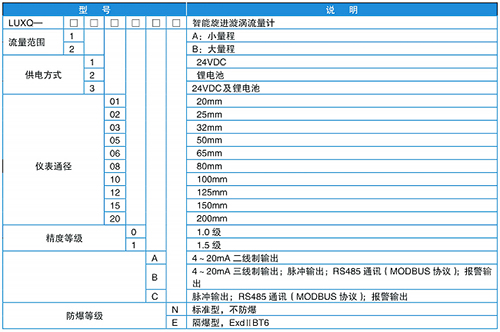

天然气旋进旋涡流量计选型
工况流量范围:
不同规格的流量计,均有其不同的工况流量范围;对于每种型号规格的流量计,其工况流量范围是稳定的(基本不受介质的压力、温度等物理条件变化的影响),因此选型时应根据介质的流量范围、温度、压力等条件,计算出流量计的工况流量范围,并使介质的工况流量范围处于所选流量计的工况流量范围内;
*好工作流量范围:
由于流量计的使用环境条件很可能存在有振动、脉动等较为恶劣或干扰因素,因此,当流量计经常工作在下限流量时,就很难保证计量精度;其次,当介质流量高于上限流量时,不但会产生计量误差,也会影响流量计的使用寿命,虽然我公司生产的CX流量计可以在≤120%Qmax的进行计量,但不支持长期在超正常流量范围外运行;所以厂方要求流量计的*好工作流量范围应处于20%Qmax~80%Qmax流量段(Qmax为流量计的*大工况流量),尽量避免流量计长期在20%Qmax以下的小流量段或Qmax以上的大流量段运行。
压力传感器量程:
①在正压状态下使用时,为了保证流量计压力检测的准确度,必须使流量计的介质*低工作压力大于压力传感器量程上限的三分之一,且介质*高压力不得超过压力传感器量程上限。
②在负压状态下使用时,没有特殊要求,但厂家建议绝对压力应高于30kPa,(我公司采用的是0~200 kPa的绝对压力传感器),即负压(表压)应低于70 kPa,这样就可以保证压力传感器的计量精度在0.5~1%以内;
天然气旋进旋涡流量计流量范围

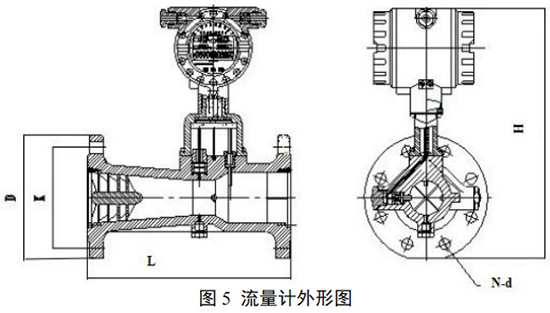

天然气旋进旋涡流量计外形尺寸
天然气旋进旋涡流量计的安装
1 流量计的安装
1.流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
2.对于新安装或检修后的管道务必进行清扫,去除管道中的杂物后方能安装流量计。
3.流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所;
4.流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
5.流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;
6.流量计可任意角度安装,流体的流向应与流量计上标识的流向一致;
7.在管道施工中,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
8.流量计应与管道同轴安装,并防止密封片和黄油进入管道内腔;
9.采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接。

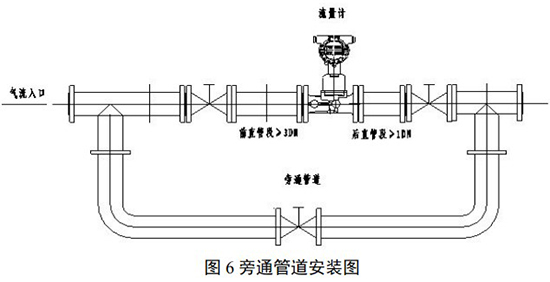

10.为了不影响流体正常输送和便于维护,要求按图 6 所示安装旁通管道,并保证前≥3DN、 后≥1DN 的直管段;
2 直管段要求
根据旋进旋涡流量计的工作原理和流量计对上、下游直管段要求,对各种上游阻力件,建议采用如图 7 所列的前后直管段长度,且保持直管段内壁光滑平直。
3 安装注意事项
1.传感器按流向标志可在垂直、水平或任意倾斜位置上安装;
2.当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响;
3.传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求;
4.应避免外界强磁场的干扰;
5.在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命;
6.管线试压时,应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器;
7.应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度,或在下游安装一个弹性伸缩节;
8.安装流量计之前应先清除管道中的焊渣等杂物;
9.投入运行时,应缓慢开启流量计上、下游阀门,以免瞬间气流过急而冲坏起旋器;
10.当流量计需要有信号远传时,应严格按“工作电源”要求接入外电源(8~24)VDC,严禁在信号输出口直接接入 220VAC 或 380VAC 电源;
11.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头;
12.流量计运行时,不允许随意打开后盖改动仪表参数,否则影响流量计的正常工作;
13.定时检查流量计法兰处的泄漏情况。
4 内置电池的使用及更换
1.电池电量显示
当电池显示仅剩一格时,要求用户在一个月内更换电池;只显示电池外形符号时,则电池电量已耗尽,必须立即更换电池。
2.电池的更换方法
打开智能流量积算仪的后盖,松开电池盖板上的三颗螺钉,拔下电池插座,取出电池,换好新电池后重新安装。
5 防爆场所安装要求
1.流量计应有可靠的接地,防爆接地不应与强电系统的保护接地共用;
2.现场测试电源时,不允许使用交流电源接地;
3.在任何情况下,用户不得自行更改防爆电路、元器件和防爆型式;
4.必须先切断外接电源再打开转换器盖子。
