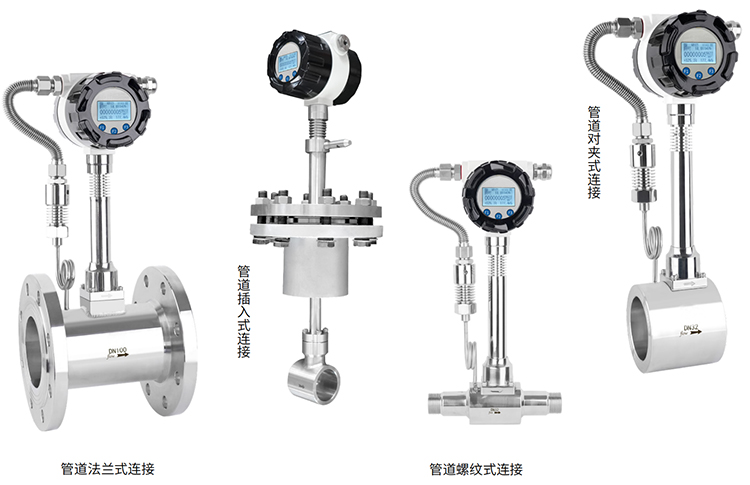

远传涡街流量计

1．LUGB系列满管型压电式涡街流量仪表

2．LUGB系列插入型压电式涡街流量仪表

3．LUGE系列满管型电容式涡街流量仪表

4．LUGE系列插入型电容式涡街流量仪表

5．LUGB/E系列电池供电型涡街流量仪表

6．潜水型/分体型涡街流量仪表（协议订货）

7．多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示

8．智能流量积算仪，数码管显示

远传涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气（压缩空气流量计）和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。

法兰标准:GB/T9119-2000和GB/T9113.2-2000法兰标准和材质也可以根据客户的具体要求来定。

本体材质:304不锈钢。

检测传感器材料:316L

液晶显示:流里计配备高精度液晶显示屏，双排液晶、8位数字显示，能显示累积流里、目舜时流里、流速、通讯地址和输出20mA对应的大流量（可以任意设定)及流向指示。

1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。

2、安全防爆，适用于恶劣环境。

3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。

4、采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。

5、电流输出均为电隔离型，具有良好的共模干扰抑制能力。

6、同时显示流量值与累计流量值，不必轮流切换。

7、采用抗振探头，有效消除外界振动影响。

8、电路采用表面贴装工艺，结构紧凑，可靠性高。

9、采用分体式信号转换器，电缆*长10米。

10、量程比宽达20:1。

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

f=StV/d   公式(1)

式中：

f－发生体一侧产生的卡门旋涡频率

St－斯特罗哈尔数（无量纲数）

V－流体的平均流速

d－旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，

图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）

K＝N/Q（1/m³）   公式（2）

式中：K＝仪表常数（1/m³）。

N＝脉冲个数

Q＝体积流量（m³）

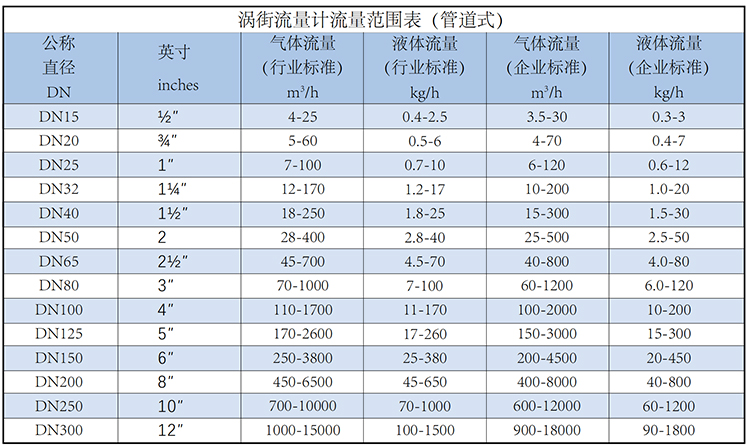

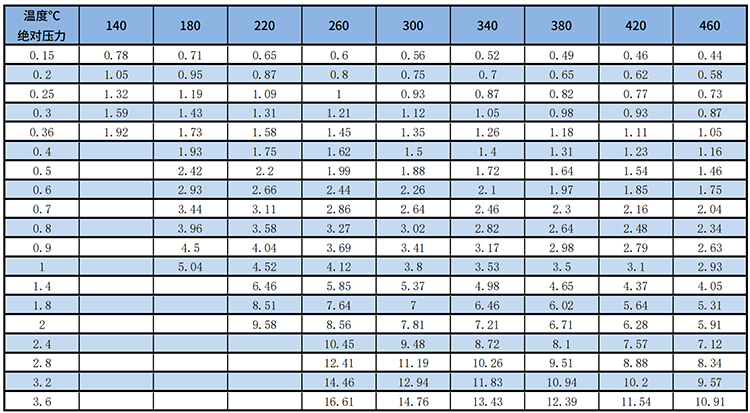

远传涡街流量计流量范围表

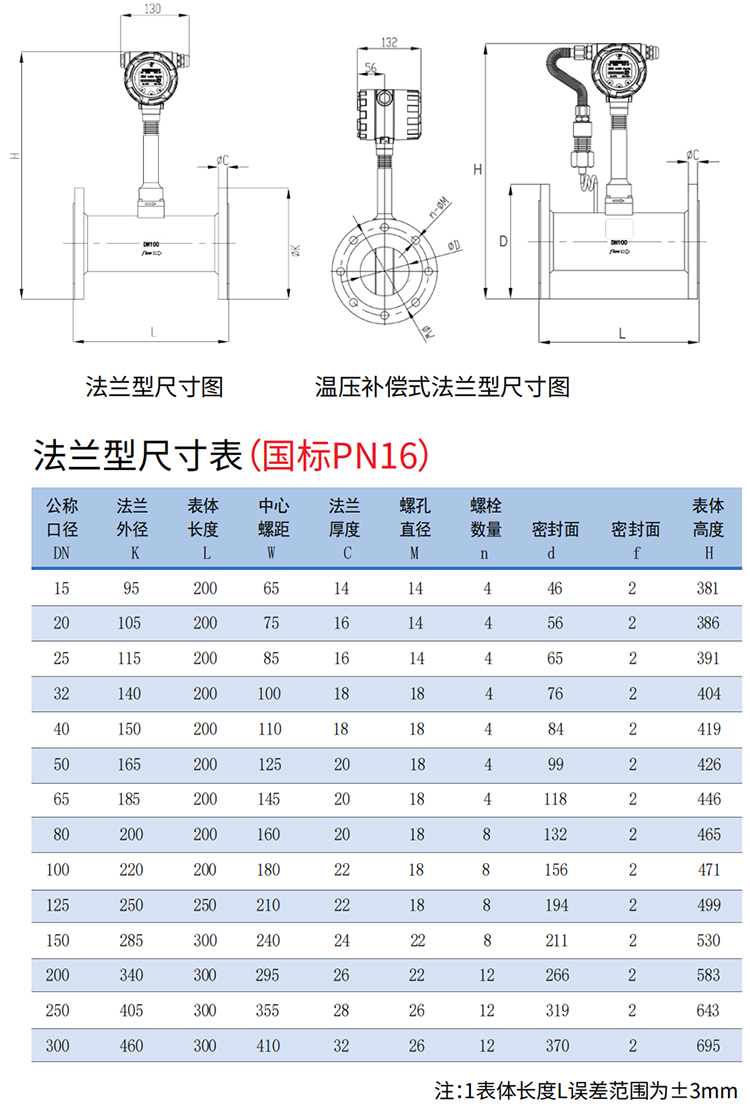

远传涡街流量计外形尺寸对照表



远传涡街流量计基本参数


远传涡街流量计选型


远传涡街流量计的配线设计
一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二.输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图
