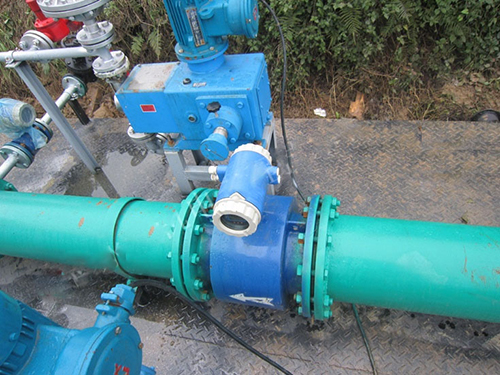

水泥浆流量计

采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电*上产生感应电势，其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。浆料流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。

电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国*先进的，专用于浆料流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。电磁流量计特别设计了带背光宽温的中.英文液晶显示器，功能齐全实用、显示直观、操作使用方便。

1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。

2、测量管无阻碍、无活动部件、无压损，直管段要求较低。

3、电磁流量传感器可带接地电*，实现仪表良好接地。

4、电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。

5、全数字量处理，抗干扰能力强，测量可靠，精确度高。

6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。

7、具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。

8、仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。

9、转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

1、公称通径(mm):管道式四氟衬里：DN10～DN600；管道式橡胶衬里：DN40～DN1200；（特殊规格可定制）

2、流动方向：正，反，净流量；

3、量程比：150：1；

4、重复性误差：测量值的±0.1%；

5、精度等级：管道式：0.5级，1.0级；

6、被测介质温度：普通橡胶衬里：－20～+60℃;高温橡胶衬里：－20～+90℃;聚四氟乙稀衬里：－30～+100℃;高温型四氟衬里：－20～+180℃；

7、额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高压可定制）；

8、流速范围：0.1－15m/s；

9、电导率范围：被测流体电导率≥5μs/cm；

10、电流输出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；负载电阻；

11、数字输出频率：上限可在1～5000HZ之间；

12、数字输出方式：输出频率内设定带光电隔离的晶体管集电*开路双向输出；

13、集电**大电流：外接电源≤35V导通时集电**大电流为250mA；

14、供电电源：AC220V或DC24V；

15、要求直管段长度：上游≥5DN，下游≥2DN；

16、连接方式：流量计与配管之间均采用法兰连接；

17、连接尺寸：法兰连接尺寸应符合GB11988规定；

18、防爆等级：mdIIBT4；

19、防护等级：IP65，特殊订制*高可达IP68；

20、环境温度：－25～+60℃；

21、相对温度：5%～95%；

22、消耗总功率：小于20W；

23、信号输出：4-20mA(负载0-750Ω)，脉冲/频率，控制电平；

24、供电电源：AC220V，允差15%；或DC24V，纹波≤5%；

25、通讯输出：RS 485，MODBUS协议，HART协议，Profibus-DP协议；

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速   的乘积、电动势E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中： E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于K为常数，励磁电流是恒流的，故B也是常数，则由（1-1）式可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

1、衬里材料：氯丁橡胶 Ne

耐腐蚀性能：耐一般低浓度酸碱盐的腐蚀。

工作温度：-20～70℃

适用范围：工业用水污水低浓度酸碱盐。

2、衬里材料：聚氨酯橡胶 PO

耐腐蚀性能：有*好的耐磨性能,专用于强磨损性浆液,不耐腐。

工作温度：-10～60℃

适用范围：含固体颗粒的液体(水泥浆矿浆等)。

3、衬里材料：聚全氟乙丙烯 FEP

耐腐蚀性能：1耐热耐腐蚀性与PTFE相当。2机械强度高,抗磨损性能好。3内表光滑，不易粘附沉淀物。4有很好的耐负压,抗真空作用。

工作温度：-40～180℃

适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。

4、衬里材料：聚四氟乙烯 PTFE

耐腐蚀性能：几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差。

工作温度：-40～180℃

适用范围：不能用于负压管道及磨损性较强的流体。

应根据被测流体的腐蚀性来选择电*的材料，请查有关手册，对于特殊流体应作腐蚀性试验

1、材料：316L不锈钢（V）

耐腐蚀性能：1适用于工业、生活用水，原水井水，城市污水等中性溶液；2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等；

2、材料：哈氏合金C（HC）

耐腐蚀性能：1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物；2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu；3对海水、碱溶液，氧化物溶液有               *好的耐腐蚀性；4不适用：盐酸；

3、材料：哈氏合金B（HB）

耐腐蚀性能：1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性；2不适用：硝酸；

4、材料：钛（Ti）

耐腐蚀性能：耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀；

5、材料：钽（Ta）

耐腐蚀性能：除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵；

6、材料：铂（Pt）

耐腐蚀性能：适用所有的酸碱盐溶液（发烟硫酸及硝酸）；

7、材料：碳化钨（W）

耐腐蚀性能：具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质；

水泥浆流量计口径流量表


水泥浆流量计外形尺寸图



水泥浆流量计选型说明


水泥浆流量计仪表安装

2.6.1 安装须知

流量计的设计、试验和供电均有安全规定，用户必须严格遵守本说明书的有关条款确保流量计的安全操作及运行。保证电磁流量计测量精度的必要条件如下：

1.被测液体介质必须具有导电性。

2.被测液体介质必须充满管道。

3.被测液体介质必须均匀，以避免电导率的不均匀性（会产生严重干扰），如需动态加入化学物质，应在仪表下游处注入。

4.电磁流量计系统必须良好接地。

5.流量计入口直管段至少 5 倍 DN （测量管道内径），出口直管段至少 2 倍 DN。

6.在流量计附近，避免强电磁场干扰，避免安装在大型电机或变压器等设备附近。

2.6.2 安全措施

为保障人身和设备的安全，须遵守以下条款：

1.在选择位置和安装流量计之前，必须认真阅读完本说明书有关部分，同时要考虑流量计、相关设备和机身环境的安全要求。

2.应由具备一定仪表知识的人员进行仪表的安装和维修。

3.正确安装流量计传感器及配管，保证密封安全可靠，液体压力不得超过铭*上规定的*高工作压力。

4.采取一定措施，防止触电事故。

5.流量计的吊装设备应符合安全规定。

2.6.3 安装前的检查

1.检查法兰、衬里、壳体和出线套有无损伤。

2.打开盒盖、检查接线印刷电路板有无松动或损坏。

3.检查铭*中型号编码与订货编码是否相符。

2.6.4 吊装

流量计应采用正确吊装方法进行吊装，吊装设备的安全载荷及防护措施应符合有关规定。禁止在转换器箱体（一体式流量计）或接线盒（分离型流量计）处用绳拴接起吊仪表。

2.6.5 正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：

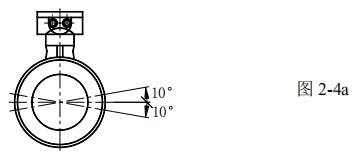

1.测量电*的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）

2.测量管道内必须完全充满液体。

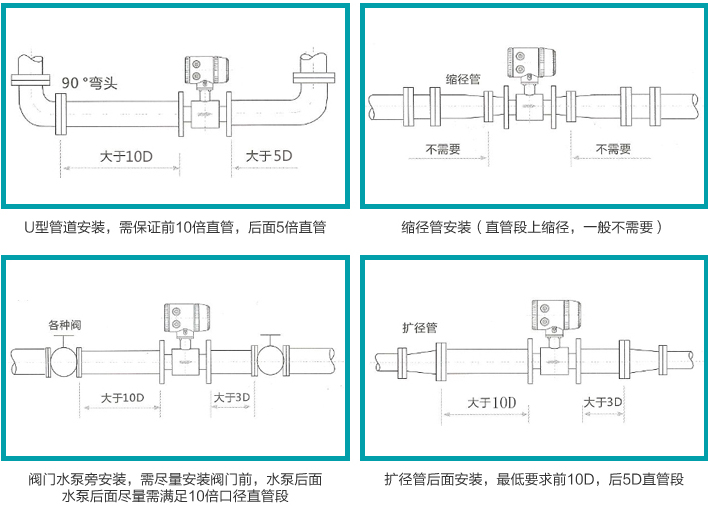

3.流量计的前方*少要有 5×D（D 为流量计内径）长度的直管段，后方*少要有 2×D（D为流量计内径）长度的直管段。

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬，需特别注意。

6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。

7.若测量管道有振动，在流量计的两边应有固定的支座。

8.测量不同介质的混合液时，混合点与流量计之间的距离*少要有 30×D（D 为流量计内径）。

9.为方便今后流量计的清洗和维护，应安装旁通管道。

10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，*好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。

13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。

2.6.6 安装方式

应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处。

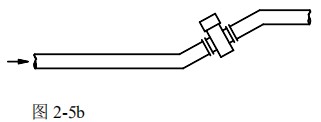

应安装在管道的上升处。

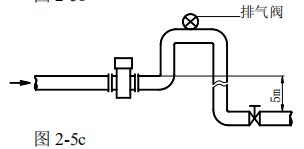

在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。

传感器绝对不能安装在泵的进口处，应安装在泵的出口处。

在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

2.6.7 接地要求

电磁流量计的接地是非常重要的，若接地不好，无法正常运行，传感器部分应有良好的单独接地线（铜芯截面积为 1.6mm2），接地电阻<10Ω。

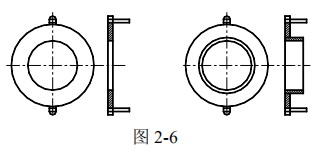

1.接地环

若与传感器连接的管道是绝缘性的，则需用接地环，应选择其材质和电*的材质一样，若被测介质是磨损性的，应选择带颈接地环。

2.接地方式

流量计在金属管道上的安装，金属管道内壁没有绝缘涂层。

流量计在塑料或内壁有绝缘涂料、油漆、内补等管道上安装时，应在传感器的两端安装接地环。

流量计在阴*保护管道上安装，防护电解腐蚀的管道一般在其壁和外壁是绝缘的，安装时注意接地环和管道上的法兰应绝缘。

2.6.8 改变转换器盒的方向

转换器盒可以根据需要作四个不同方向的转变。

1.一体型流量计的转换器盒方向的改变

① 取下固定转换器盒的 4 个六角螺丝。

② 将转换器盒转到理想的方向，旋转时注意内部连接线。

③ 重新固定转换器盒。

2.分体型流量计的接线盒方向的改变

① 取下固定接线盒的 4 个六角螺丝

② 将接线盒转到理想的方向，旋转时注意内部连接线

③ 重新固定接线盒。

2.7 运行

应遵守 2.6.1 节及 2.6.2 节中的各项安全条款和规定。

2.7.1 运行前的检查

流量计投运前进行下述检查：

1.流量计在运输和安装中有无损伤；

2.使用电源电压同铭*电压是否相符；

3.使用正确流量值的保险丝；

4.表正确接地；

5.量程设定是否正确（见转换器部分有关内容）；

检查后，打开管道阀门使液体充满管线系统，应注意排除泄露和系统内的残留气体。接通仪表电源，一般流量计通电预热 10 分钟即可正常工作。

2.7.2 流向调整

流量计和流向规定见 2.6.5 节，对于分离型流量计,虽然安装传感器能保证流向箭头同现场实际正向一致。因存在用户接线的问题，有可能出现下述状况：

1.具有单向输出转换器，有正向流量时输出显示零或负值（如0～10mA的0mA或4～20mA的4mA）。

2.具有双向显示的转换器，有正向流量时，输出为负向显示。此时只要断开电源，调接任一侧两励磁线（EXT+及 EXT-）位置，就可使输出方向，实际正向流向、箭头方向保持一致。

2.8 维修

进行维修之前，必须阅读 2.5.1 节及 2.5.2 节中的安全条款。

当确认流量计发生故障时，可同制造厂联系。

2.8.1 常规维修

一般需目检电气连接有无破损及仪表工作是否正常。

2.8.2 故障检查（参照转换器部分有关内容）

如果仪表不能令人满意地工作，可按以下步骤检查：

1.检查流量计管线阀门是否全部打开，管道是否充满液体，流量计是否在接近流量范围上限值流量下工作；

2.检查仪表电源、开关、保险丝等供电设施是否正常；

3.检查故障点是在电缆中还是在仪表中；

4.检查转换器的编号和仪表系数与传感器是否一致；

5.检查量程设定是否正确；

6.检查流量计输出连接是否正确及接地是否良好；

7.按转换器部分规定内容检查。

2.8.3 电磁流量计故障分析和现象汇总表：

2.9 运输与贮存

为防止仪表在转运时受到损伤，在到达安装现场以前，请保持制造厂发运时的包装状态。在存过程中，贮存地点应具备下列条件：

1.防雨防潮；

2.机械振动小，并避免冲击；

3.温度范围-20～60℃；

4.温度低于 80%，*好在 50%左右；

5.贮存使用过的传感器，须先清除附着于衬里和电*表面上的被测介质；

6.露天贮存，仪表性能可能会受影响。
