海水流量计

电磁流量计简称EMF，是20实践50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉*电磁感应定律制成的，用来测量导电液体体积流量的仪表。由于其独特的优点，目前已广泛地被应用于工业工程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种易燃易爆介质；污水处理以及化工、食品、医药等工业中的各种浆液流量测量，形成了独特的应用领域。

在结构上，电磁流量计传感器和转换器两部分组成，如图所示。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将次信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成与流量信号成正比的标准电信号输出，以进行显示，累计和调节控制。

1、公称通径(mm):管道式四氟衬里：DN10～DN600；管道式橡胶衬里：DN40～DN1200；（特殊规格可定制）

2、流动方向：正，反，净流量；

3、量程比：150：1；

4、重复性误差：测量值的±0.1%；

5、精度等级：管道式：0.5级，1.0级；

6、被测介质温度：普通橡胶衬里：－20～+60℃;高温橡胶衬里：－20～+90℃;聚四氟乙稀衬里：－30～+100℃;高温型四氟衬里：－20～+180℃；

7、额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高压可定制）；

8、流速范围：0.1－15m/s；

9、电导率范围：被测流体电导率≥5μs/cm；

10、电流输出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；负载电阻；

11、数字输出频率：上限可在1～5000HZ之间；

12、数字输出方式：输出频率内设定带光电隔离的晶体管集电*开路双向输出；

13、集电**大电流：外接电源≤35V导通时集电**大电流为250mA；

14、供电电源：AC220V或DC24V；

15、要求直管段长度：上游≥5DN，下游≥2DN；

16、连接方式：流量计与配管之间均采用法兰连接；

17、连接尺寸：法兰连接尺寸应符合GB11988规定；

18、防爆等级：mdIIBT4；

19、防护等级：IP65，特殊订制*高可达IP68；

20、环境温度：－25～+60℃；

21、相对温度：5%～95%；

22、消耗总功率：小于20W；

23、信号输出：4-20mA(负载0-750Ω)，脉冲/频率，控制电平；

24、供电电源：AC220V，允差15%；或DC24V，纹波≤5%；

25、通讯输出：RS 485，MODBUS协议，HART协议，Profibus-DP协议；

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速   的乘积、电动势E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中： E---------为电*间的信号电压（v）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于K为常数，励磁电流是恒流的，故B也是常数，则由（1-1）式可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。


海水流量计可测流量范围表


海水流量计衬里材料参考表

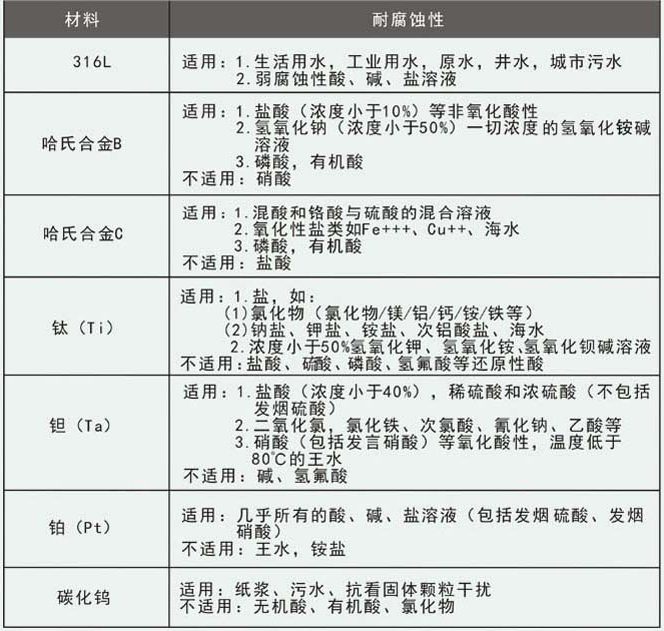

海水流量计电*材料参考表


电*和衬里耐腐蚀材料选择参考表


海水流量计型号说明
