热式气体流量计
- 品*:JKM/凯铭仪表
- 型号:JKM-RSL
- 测量范围:0.12~1500000m³/h
- 精度等级:±1~2.5%
- 公称通径:DN10~DN2000
- 适用介质:压缩空气、天然气
- 工作压力:≤2.5MPa
- 工作温度:-10~350℃
- 供电方式:220V 24V
- 订货号:BTQYDNECP536
热式气体流量计产品介绍
热式气体质量流量计采用热扩散原理,热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术。其典型传 感元件包括两个热电阻(铂RTD),一个是速度传感器, 一个是自动补偿气体温度变化的温度传感器。当两个 RTD被置于介质中时,其中速度传感器被加热到环境温 度以上的一个恒定的温度,另一个温度传感器用于感应 介质温度。流经速度传感器的气体质量流量是通过传感 元件的热传递量来计算的。气体流速增加,介质带走的热量增多。使传感器温度随之降低。为了保持温度的恒定,则必须增加通过传感器的工作电流,此增加的部分电流大小与介质的流速成正比。
热式气体流量计用途
本产品广泛应用于钢铁厂、焦化厂、石油、化工、热 力、医疗、热电厂、环保等行业。
可进行:
1、钢铁厂,焦化厂煤气流量测量
2、锅炉空气流量,测量二次风量
3、烟囱排出的烟气流量测量
4、水处理中瀑气流量测量
5、水泥,卷烟,玻璃厂生产过程中气体流量测量
6、压缩空气流量测量
7、天然气,煤气,液化气,火炬气,氢气等气体流量测量

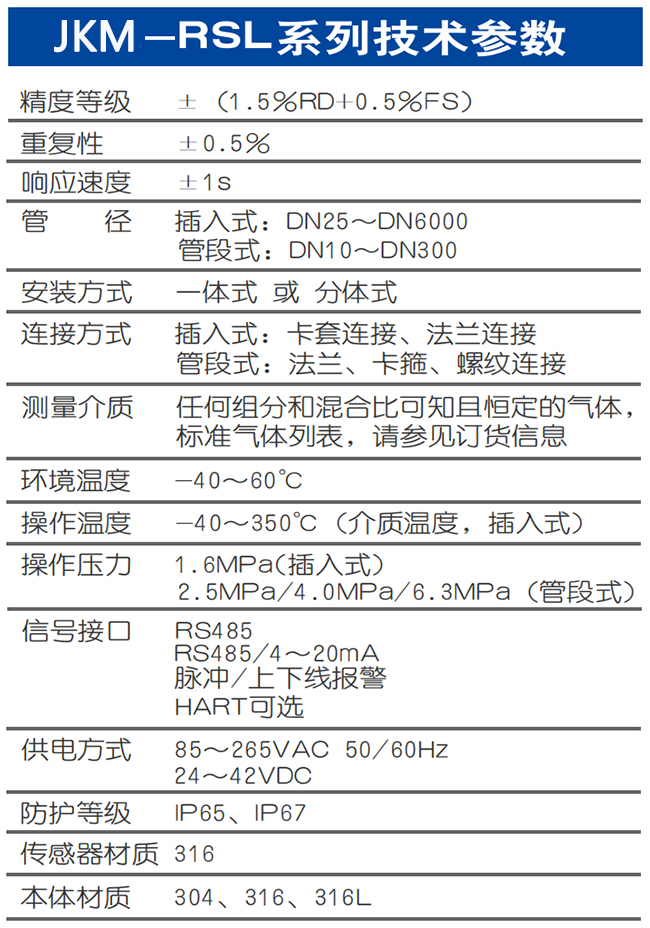

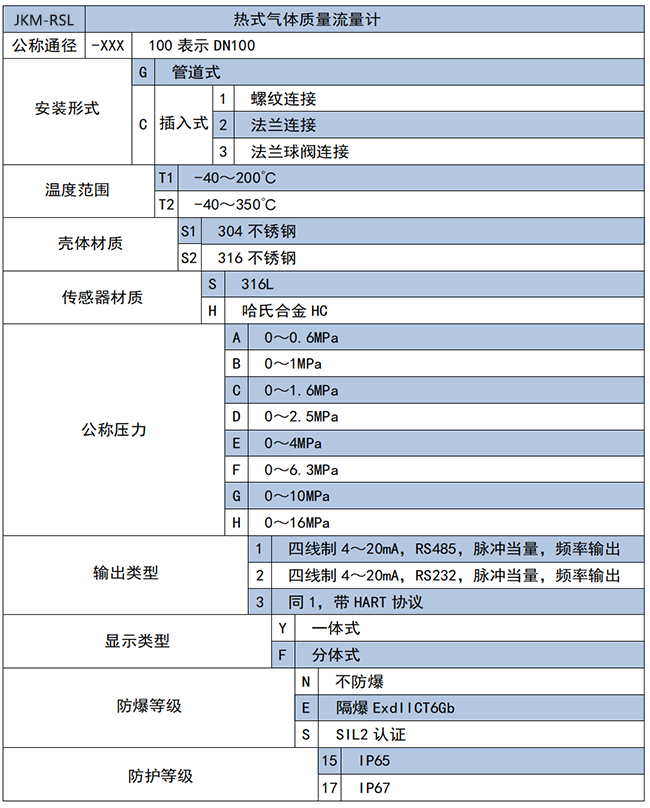

热式气体流量计技术参数
1、测量范围:(0.05~80)Nm/s(标准状态为20℃,101.33KPa)
2、测量方式:管段式 插入式
3、温度范围:环境温度:-40℃~+60℃;介质温度:-10℃~+500℃
4、准 确 度:±1%的读数;±0.5%满量程
5、重 复 性:±0.5%的满量程
6、输 出:4-20mA DC(*大负载600Ω);RS232;RS485
7、响应速度:小于1S
8、供电电压:24VDC±10%
9、机械连接:3/4NPT不锈钢紧固件 (插入式);法兰
10、探杆长度:800mm(此长度为插入式标准长度,特殊请声明)
11、探杆直径:18mm(插入式)
12、直管段长度:无严格要求
13、压力损失:可以忽略
14、工作压力:1.6MPa ;7.3MPa
15、现场显示:LED显示 ;LCD显示
16、数据保护: 累计量保存在EEROM内,(断电可保存百年)
17、传感器及管线表体材料:316L(可选哈氏合金C)
18、防护等级:IP65
19、热式气体质量流量计防爆等级: ExdIICT4
热式气体流量计应用实例
1.石油化工行业
应用场合:火炬气排放监控
产品优点:宽量程比,传感器不易堵塞,可在线插拔清洗,适用气体广泛
2.电力行业
应用场合:锅炉一次风、二次风、磨煤风的风量测量
产品优点:安装简便,无直管段要求,低压力损失,无需温压补偿,可在苛刻的条件下使用(如:空气中含有粉尘、颗粒、磨损严重、低压力等)
3.冶金行业
应用场合:高炉煤气、焦炉煤气测量
产品优点:按实际介质组份标定,可对组份变化进行修正,可在线清洗传感器,插入长度可任意调整
4.电子行业
应用场合:高纯度气体质量流量测量
产品优点:无需温压补偿直接测量质量流量,传感头经过高度抛光,可用于贸易结算
5.供暖通风和空调系统(HVAC)
产品优点:产品反应灵敏、运行可靠,对安装直管段无严格要求
6.水处理行业
应用场合:测量曝气池的空气流量
产品优点:耐脏、耐尘,真正无压降,现场安装简便
7.食品行业
应用场合:向反应器中通入适量气体,控制过程及质量
产品优点:卫生级3A,高纯净度,所有接液表面采用不锈钢,宽量程比

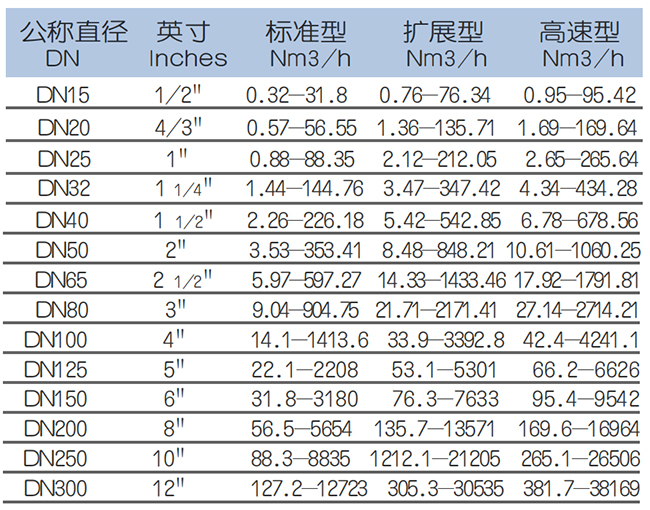

热式气体流量计流量范围

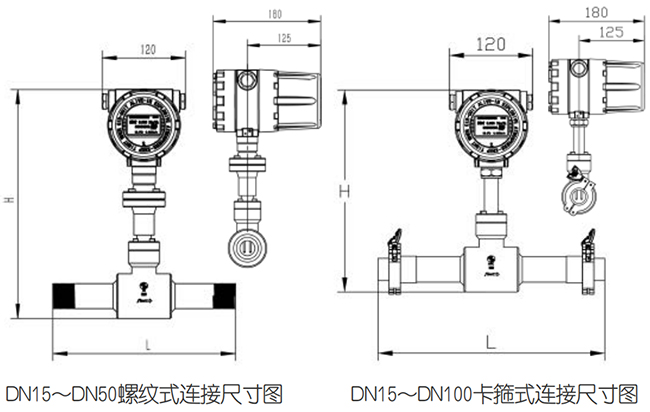

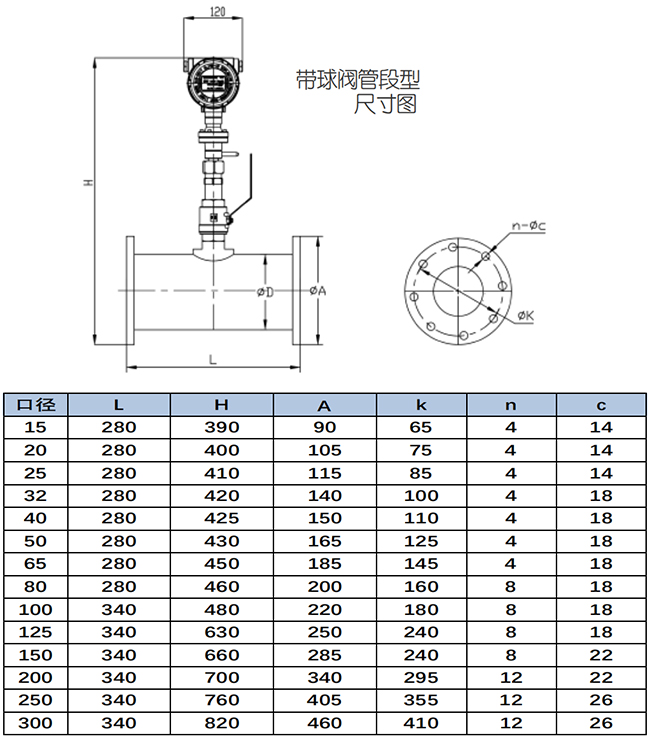

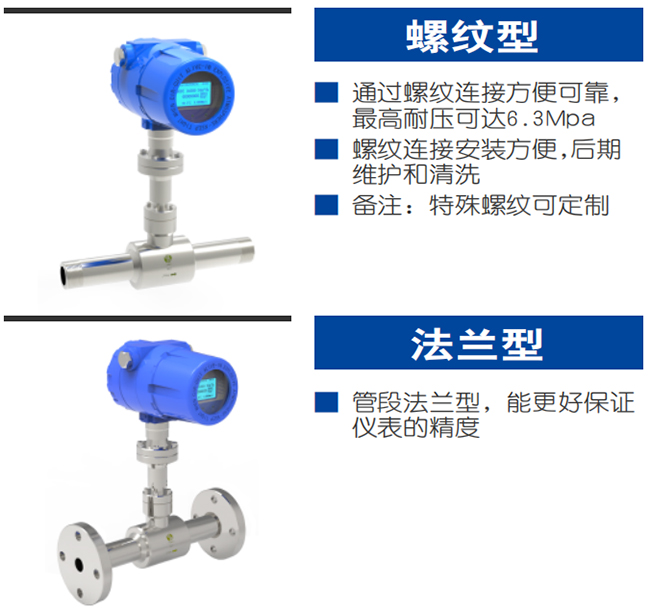

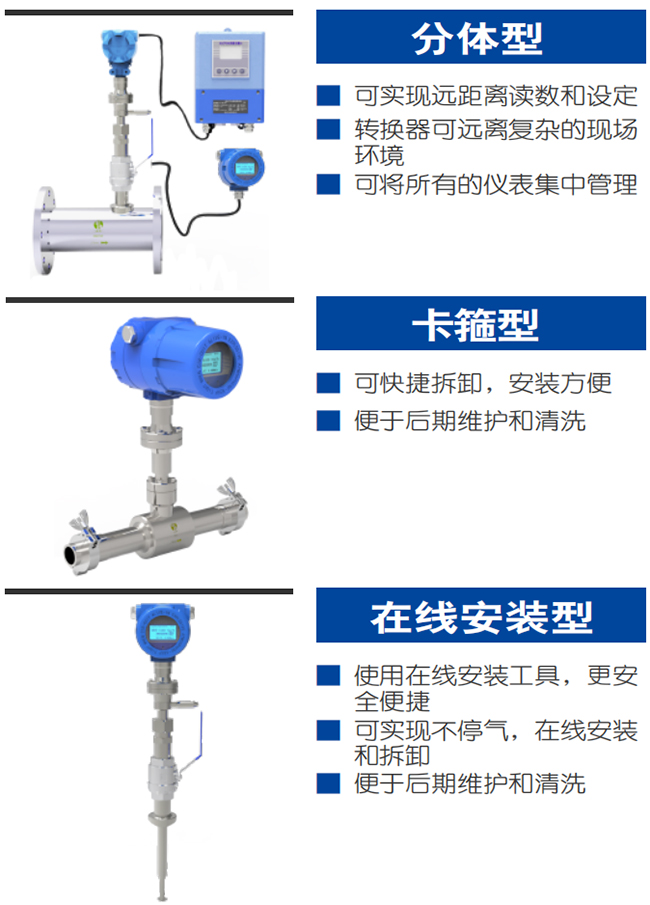

热式气体流量计外形尺寸

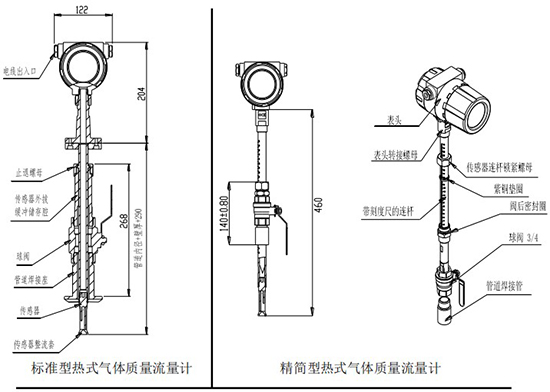

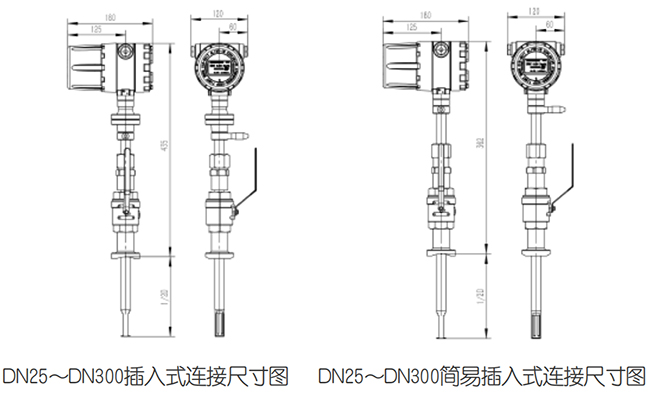

附录 1 结构尺寸图
附录 2 满管式流量计数据表

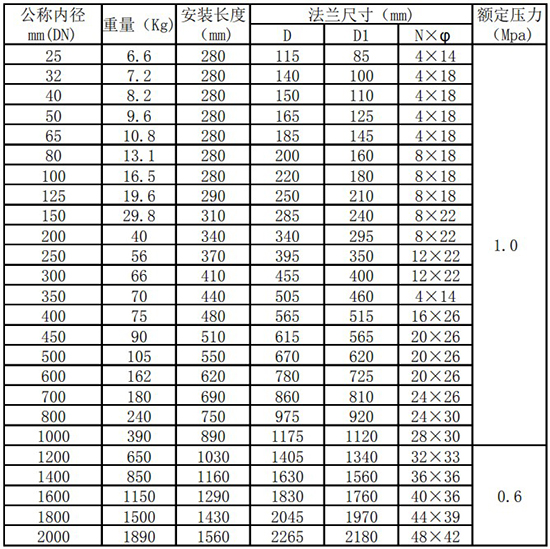

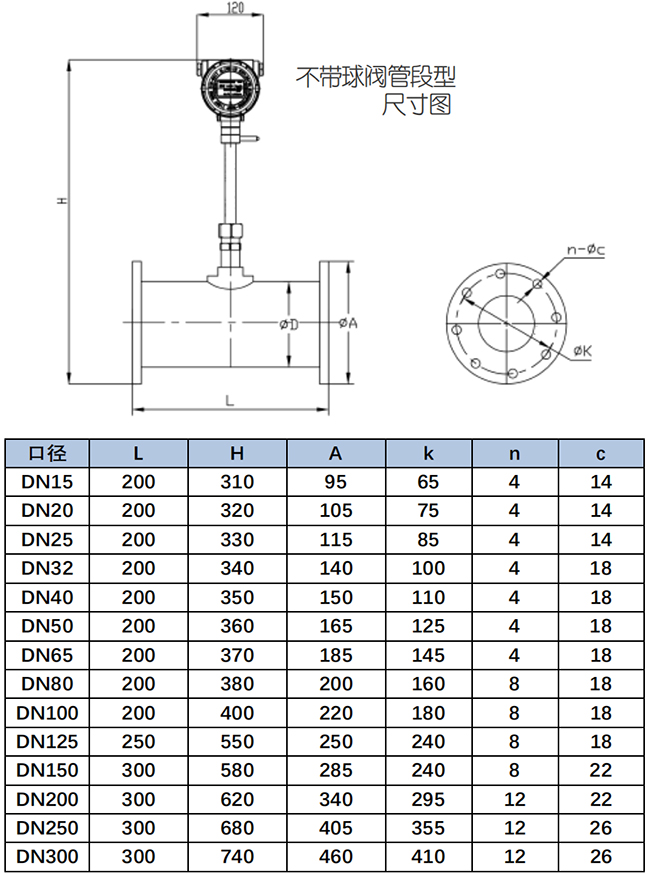

管段式传感器管段尺寸表(法兰连接)
1. 法兰采用国标 GB/T9119-2000 标准。并依照 GB/T9119-2000 标准加工生产。
2. 对于 DN25~DN80 可以采用管螺纹连接,但要与仪表提供商达成技术协商一致后方可执行。
3. 表中只给出了*高 1.0Mpa 额定压力数据,高于额定压力的可以定做,但要与仪表提供商达成技术协商一致后方可执行。
4. 当公称通径 DN600 以上仪表有多种设计方案,在选购是客户可以与仪表提供商进行技术沟通,我们可以按照您的要求设计生产,如果客户没有任何要求我们再满足您基本要求的前提下,就按照我们设计生产。
热式气体流量计安装要求

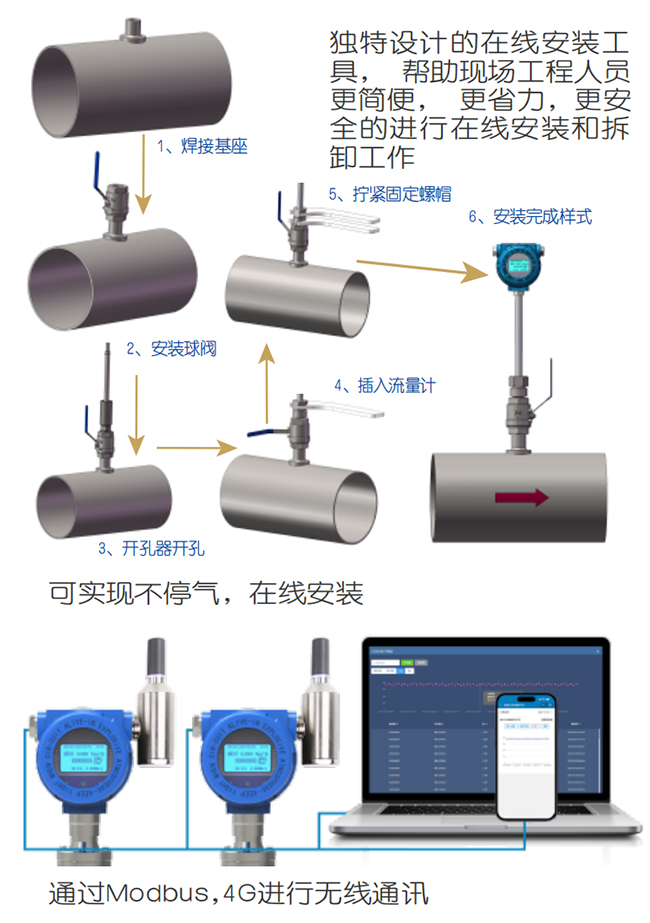

现场插入式仪表安装
(1)安装地点的选择
选择水平直管段安装,安装点表前和表后的直管段要求为:安装点上游的节流元件距安装点必须大于 5 倍管道直径,安装点下游的节流元件距安装点必须大于 3 倍管道直径,有条件的情况我们建议尽量使表前表后直管段长些。
(2)安装底座

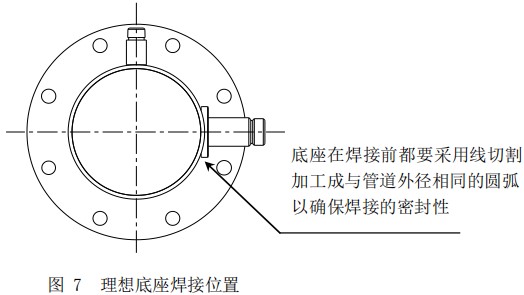

底座根据安装方式不同,分为标准型和精简型,安装时应使底座位于管道截面方向的*顶端,并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。(如下图)
安装球阀
将不锈钢专用阀门与焊接管道上的底座紧固前,应在压接触面使用密封垫(介质温度在 100℃一下使用尼龙材料。100℃以上使用紫铜材质也可选用乐泰567 专用管螺纹胶进行密封)图 8 为安装完成的效果图
打孔
经相关技术人员确认符合在线安装的场合,用专用的打孔器开孔,可以实现在线不停产开孔安装。停产打孔时可以采用多种方法,但要保证孔的轴心与底座的孔心同心,若不能保证同心建议可将管道上的孔大些,这样有一定间隙可以调整。
仪表的安装

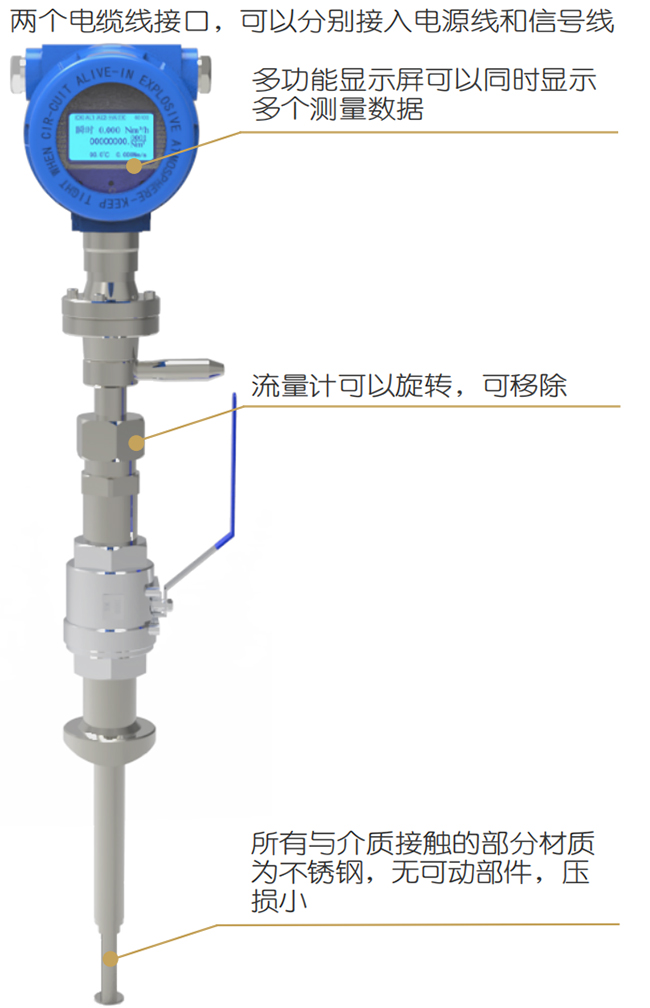

参照附录 1 图(标准型热式气体质量流量计)
1) 将仪表传感器连接杆上的止退螺母松开,使传感器存储腔连接螺母能沿着传感器连接杆向传感器方向滑动,使其传感器能完全缩入传感器存储腔连接螺母中。
2) 将传感器存储腔连接螺母旋紧于专用球阀上(在旋入前需在他们之间加装密封垫片)
3) 打开专用球阀,将传感器连接杆插入管道,直至止退螺母能够与腔式连接螺母锁紧。
4) 转动传感器连杆,使标记箭头与介质流动方向相同,锁紧止退螺母。
5) 更改转换器方向,如果显示屏的方向不能满足现场显示角度的要求,可以更改显示屏的方向,显示表头可以在水平 6 个方向转动。切断电源,打开转换器前盖,拆下传感器与转换器连线,(4 组共 6 根 接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【一根黄色一组】【两根黄色一组】 )我们在出厂是已将组别分好。松开表头法兰(旋掉 6 颗 M6 的内六角螺丝),此时可以慢慢的移动表头(千万要小心不能讲表头跌落)。当观测方便,重新固定法兰,并连接传感器与转换器连线,盖紧前盖接通电源。
6) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装,满足你现场实际需要。
参照附录 2 图(精简型热式气体质量流量计)
1) 在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。
2) 将热式气体质量流量计的其余部分一起装入专用球阀内,根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。
3) 转动传感器连杆,使标记箭头与介质流动方向相同。
4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度,锁紧螺母即可。
5) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装,满足你现场实际需要。
参照附录 3 图(满管型热式气体质量流量计)
满管型仪表在出厂是已经把传感器正确的装配在专用的管段上,用户只需要把管道装配到现场,因此相对现场插入式的安装要简单些。*先在管路上选择合适的安装点然后按照必要配套的管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质量流量计所标的流量标识一致。并且显示屏要垂直与水平面,管道轴心要平行水平面,误差不能超过±2.5°*后用螺栓锁紧仪表。
各种安装后效果图
