涡街流量计如何选型

Qρ～Qmax

Qmax：涡街流量仪表的上限体积流量(m3/h)

4．仪表上限流量以表(二)中的上限流量为准.气体的上限流速应该小于70m/s,液体的上限流速应该小于7m/s

5．当用户测量的介质为蒸汽时，常采用的计量单位是质量流量，即：t/h或Kg/h。由于蒸汽（过热蒸汽和饱和蒸汽）在不同温度和压力下的密度是不同的，因此蒸汽流量范围的确定可由公式(8)进行计算得出

式中：

ρ： 蒸汽的密度（kg/m3）

ρ0：1.205kg/m3

Q蒸汽 ：蒸汽质量流量（t/h）

6．计算压力损失，检测压力损失对工艺管线是否有影响，公式(单位：Pa)：

Δp= CdρV2/2    公式（9）

式中：

Δp:压力损失（Pa）  Cd：压力损失系数

ρ：工况介质密度（kg/m3）V:平均流速（m/s）

7．被测介质为液体时,为防止气化和气蚀,应使管道压力符合以下要求:

p≥2.7Δp+1.3p0       公式（10）

式中：

Δp: 压力损失（Pa）

p0：工作温度下液体的饱和蒸汽压（Pa绝压）

Po:流体的蒸汽压力  (Pa绝压)

8．涡街流量计不适合测量高粘度液体。当计算出的可测流量下限不满足设计工艺要求时，应该考虑选用其它类型流量计。

9．通过计算如果有两种口径都可满足要求，为了提高测量效果、降低造价，应选用口径较小的表。应该注意的是，尽可能使常用量处在流量范围上限的1/2～2/3

表(二)　　参比条件下涡街流量传感器工况流量范围表

表(三)　常用气体介质的标准状态密度（0℃，绝压P=0.1MPa）

(三)选型举例：

例一：已知气体压力和温度及标况下的流量时

某压缩空气，标况流量范围为QN=1200-12000Nm3/h,压力P=0.7Mpa(表压)，温度t=30℃。试确定流量计口径。

步骤一：计算压缩空气的工况体积流量

由公式(3):

工况使用下限体积流量为:

Qvmin=QN×0.101325×(273.15+t)/293.15/（P +0.1）=1200×0.101325×(273.15+30)/293.15/（0.7 +0.1）=157(m3/h)

工况使用流量上限为: Qvmax=1570(m3/h)

步骤二：根据使用工况流量范围157-1570m3/h，查表（二），满足下限流量条件的流量计为DN80 、DN100和DN125，考虑到上限流量1270m3/h及使用效果和经济成本，初选DN100, DN100流量计的工况流量范围是100-1700m3/h，接近使用流量范围，初选DN100流量计，但应具体核算DN100流量计在该工况条件下的可测下限流量。核算DN100流量计在该工况条件下的可测下限流量：

由公式(4)及公式(6):

即，流量计在该工况条件下的可测下限流量是37.46m3/h，远小于要求的工况下限流量157m3/h，确定选用DN100流量计。

例二：已知蒸汽压力和温度及工况流量时测量介质为过热蒸汽，蒸汽温度为320℃，压力为1.5MPa（绝压）,流量范围为3t/h～25t/h, 试  确定流量计口径。

步骤一：计算蒸汽的等效空气参比条件下的体积流量范围，经查附表(二),该状态下蒸汽的密度为:5.665Kg/m3,由公式(8) :

步骤二：根据等效参比流量范围765-6379m3/h，查表（二），比较适合该流量范围为DN200口径。

二．仪表的安装设计

仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

（一）安装环境要求：

1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5．仪表*好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

（二）仪表管道安装要求：

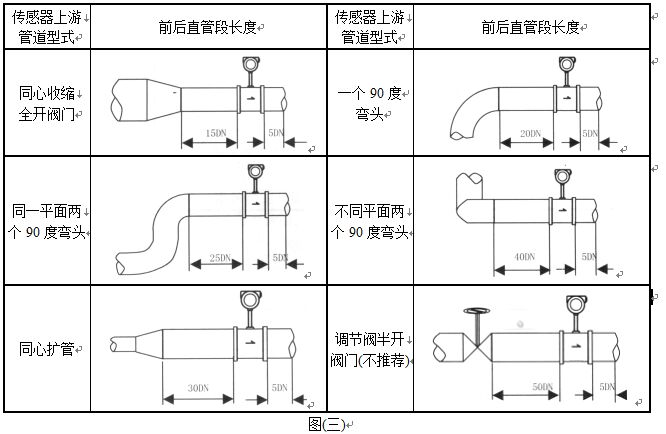

1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)

DN为仪表工称口径

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

2．上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系

0.98Db≤Dp≤1.05Db

上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db

3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm

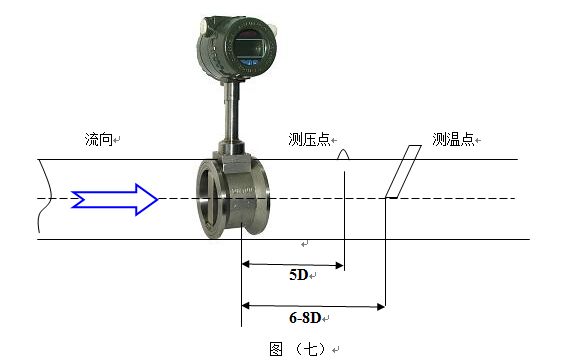

4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表工称口径，单位：mm

5．仪表在在管道上可以水平、垂直或倾斜安装。

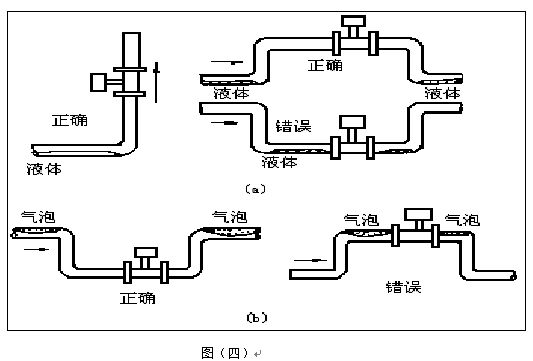

6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a所示

7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处

如图（四）b所示

8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

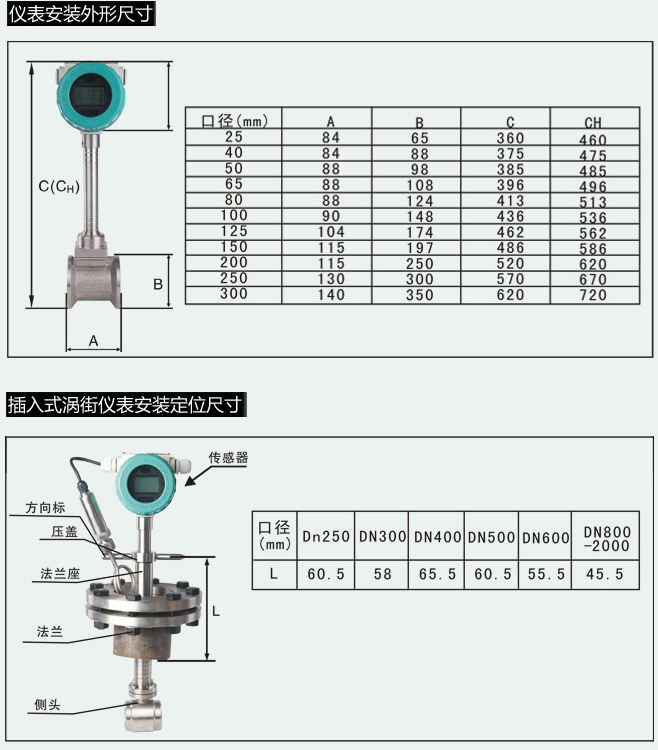

（三）仪表的安装外形尺寸：见图（五）、图（六）

（四）插入式涡街流量仪表安装步骤：

1．在管道上用气焊开一个略小于φ100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利

2．在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。

3．将球阀及传感器安装在焊接好的发兰上。

4．调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。

5．均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)

6．检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤5、6。

(五)压力变送器和Pt100安装示意图
