污水流量计的基本概述
污水流量计简称EMF，是20实践50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉*电磁感应定律制成的，用来测量导电液体体积流量的仪表。由于其独特的优点，目前已广泛地被应用于工业工程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种易燃易爆介质；污水处理以及化工、食品、医药等工业中的各种浆液流量测量，形成了独特的应用领域。
在结构上，污水流量计由电磁流量传感器和转换器两部分组成，如图所示。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将次信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成与流量信号成正比的标准电信号输出，以进行显示，累计和调节控制。
污水流量计工作原理

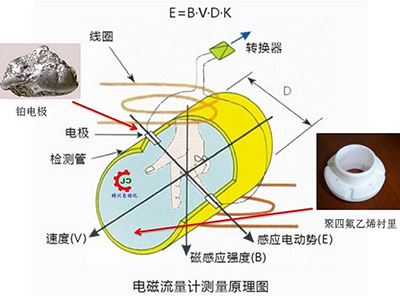

电磁流量计测量原理是基于法拉*电磁感应规律。污水流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速 的乘积、电动势E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。
式中： E---------为电*间的信号电压（v）
B---------磁通密度（T）
d---------测量管内径(m)
--------平均流速（m/s）
K---------常数
由于K为常数，励磁电流是恒流的，故B也是常数，则由（1-1）式可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是污水流量计的基本工作原理。
由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说污水流量计是一种真正的体积流量计。
污水流量计产品特点
1、内部无阻流件，几乎没有压力损失和流体阻塞情况。
2、无机械惯性，响应快速，流量测量范围宽（流速0.3~12m/s）稳定性好，可以用于自动检测、调节和程控系统。
3、测量电导率大于5u S/cm液体，测量不受流体密度、粘度、温度、压力和电导率变化影响，传感器感应电压信号与平均速呈线性关系，测量精度高。
4、精度等级：0.2级、0.5级、1.0级、1.5级。满足不同用户需求。
5、传感器部分只有内衬和电*与被测液体接触，只要选择合适电*与内衬材料，即可耐腐蚀和耐磨损。
6、分常规型（压力小于4.0MPa）与高压型（压力大于4.0MPa）。
7、插入式污水流量计系统分为简单安装型与在线安装型。
8、污水流量计采用EEPPOM存储器，测量运算数据存贮保护安全可靠。
9、污水流量计采用国际先进单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，中文菜单，参数设定方便。
10、带4~20Ma，频率、脉冲输出，带报警电平输出，带RS485通讯接口，Hart、ModBus协议。
11、高清晰度LCD背光显示瞬时流量，累积流量（∑+、∑-、∑D）、流速、流量百分比、流量状态（励磁、流量、空管）等。
12、污水流量计采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电*材料的不同组合可适应不同介质的需要。
13、备有管道式、插入式等多种流量计型号。
14、防护等级：一体化结构IP65、分体结构IP68。
15、防爆等级：Exd Ⅱ BT4。
污水流量计的主要技术数据
1、公称通径：DN6-2200mm
2、公称压力：0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度：±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
6、环境温度：-25℃～+60℃
7、环境湿度：5～100%RH（相对湿度）
8、介质电导率：大于20μS/cm
9、安装：一体型、分体型
10、外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65
11、电*结构：三电*结构、刮刀电*结构
12、被测介质*高温度：氯丁橡胶衬里*高80℃，聚氨脂衬里*高80℃，聚四氟乙烯衬里*高180℃， 耐高温橡胶衬里*高120℃
13、传感器输出信号：0-0.2mVp-p至0-2mVp-p
14、电*材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
15、防爆标志：ExmⅡT4，ExmdⅡBT4
污水流量计仪表选型
1、量程范围确认
一般污水流量计被测介质流速以2～4m/s为宜，在特殊情况下，*低流速应不小于0.2m/s，*高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电*的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电*上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
污水流量计的量程Q应大于预计的*大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

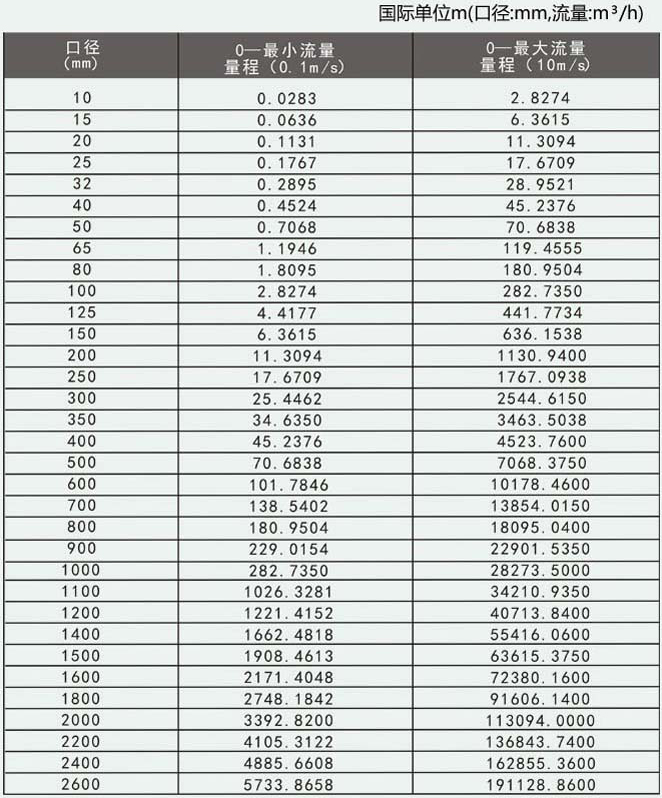

2、污水流量计参考流量范围

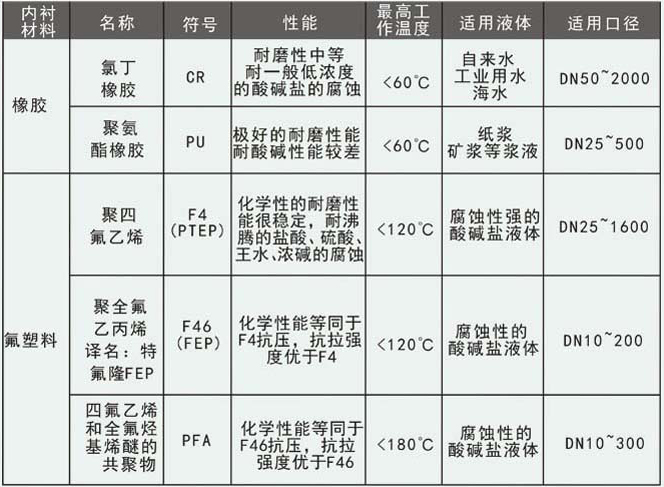

污水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

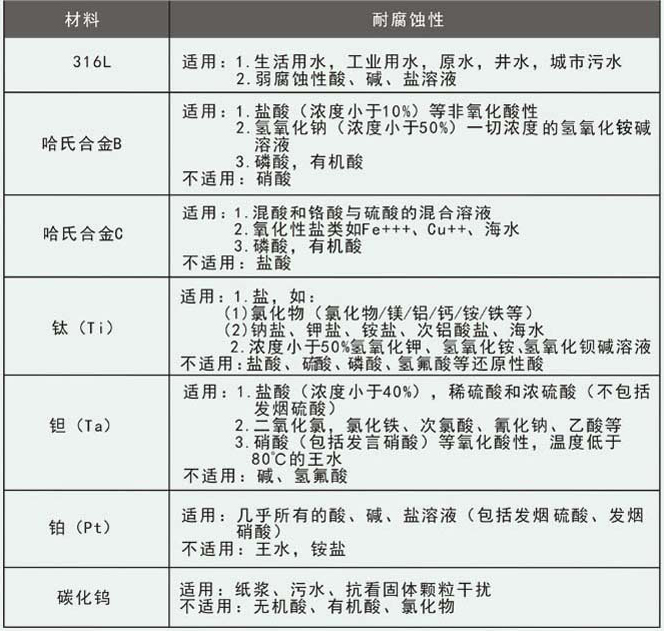

污水流量计电*的选择
应根据被测流体的腐蚀性来选择电*的材料，请查有关手册，对于特殊流体应作腐蚀性试验

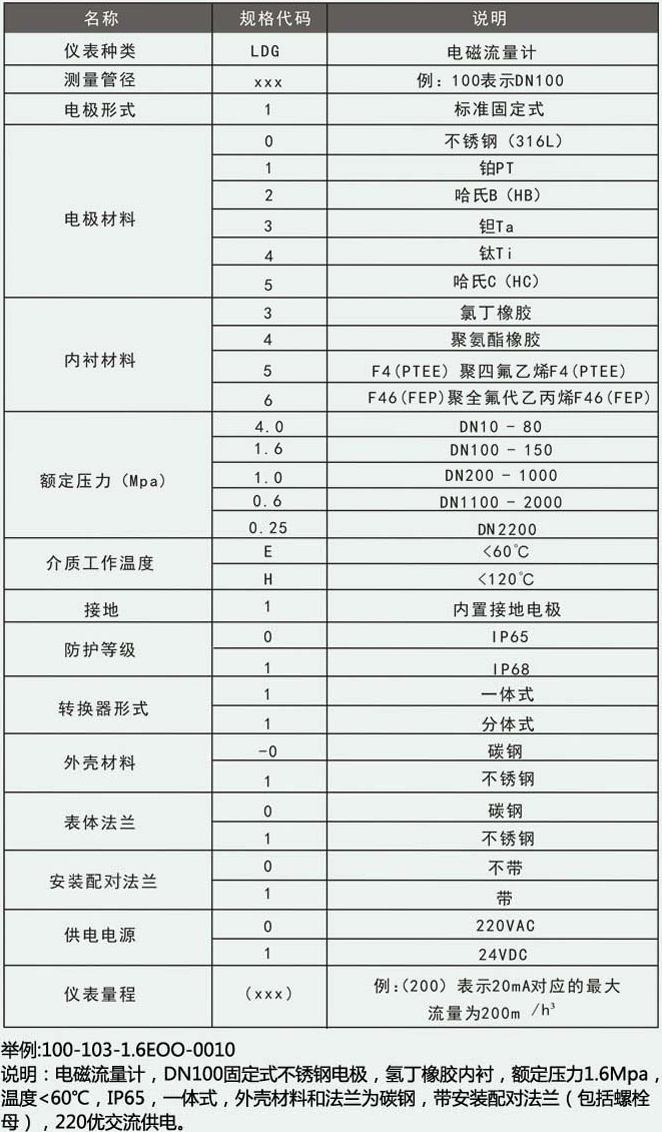

污水流量计型谱
污水流量计的安装
1、污水流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处；
2、污水流量计应安装在管道上升处；
3、在开口排放管道安装，应安装在管道的较低处；
4、若管道落差超过5m时，在传感器的下游安装排气阀；
5、污水流量计应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
6、传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；
7、在测量井内安装液体流量计的方式；

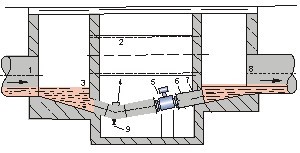

图7备注：1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
非测量电*的轴线必须近似于水平方向；
测量管道内必须完全充满液体；
污水流量计前方*少要有5×D（D为流量计内径）长度的直管段，后方*少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在污水流量计附近应无强电磁场；
在污水流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D（D污水流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；
