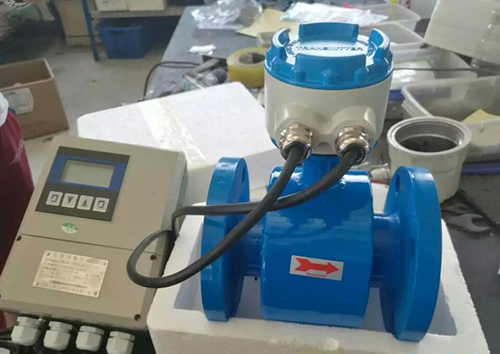

水管流量计概述
电磁流量计为了提高程序的可读性，系统的软件设计采用了结构化和模块化的设计思想，整个系统程序包括主程序模块、初始化子程序、定时器中断子程序和A/D 中断子程序等组成。系统总的软件程序流程框图。系统总的程序流程图在系统总的程序流程图中，系统上电以后，程序开始以后，为了使单片机正常运行，*先必须对单片机系统进行初始化，主要包括看门狗定时器的设置，系统时钟的设置，端口I/O初始化，UART串口初始化(包括串口的工作方式和波特率的设置)，定时器0、2和3的初始化，单片机内部集成的12 位ADC0的初始化，以及模拟开关工作状态的初始化。程序通过控制模拟开关来控制反馈电压的开关和*性。

水管流量计工作原理
传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:

当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:

水管流量计特点
1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、采用SMD器件和表面贴装(SMT),电路可靠性高。
6、采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
7、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
8、超低EMI开关电源，使用电源电压变化范围大，抗EMC好
9、内部具有三个积算器，可分别显示正向累计量、反向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间(选配)。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出(选配)。
11、具有自检与自论断功能。
12、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配)。
13、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制(选配)。

水管流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电*材料和输出电流等，都能适应被测流体的性质和流量的要求。

水管流量计电*、接地环材料的选择
应根据被测流体的腐蚀性来选择电*的材料，请查有关腐蚀手册，对于特殊流体应作试验。
