雷达液位计组成部分有哪些

摘要：雷达液位计虽然是一种高精度的可以达到毫米级的液位检测仪表，没有可动部件使用寿命长等优点，但实际使用中会遇到各种各样的问题，这些故障问题不同于其他的液位测量仪表，偏离真实值只是一个很小的范围。雷达液位计出现问题就是灾难性的，不是*大就是*小，不是死数就是不变，因此雷达液位计在实际使用中的维修技能必须要熟练掌握，希望此文对于使用雷达液位计的人员有所帮助。

雷达是利用电磁波传播过程中折射性和快速性而研发的一种空间测距电子仪器，*初用于国防及航空导航。随着科学技术的推广，雷达逐渐用于工业和民用领域，并衍生出众多型号产品，应用于工业生产中液位测量的雷达液位计就是其中的一类。

雷达液位计测量原理

雷达液位计的测量原理和军工中的雷达一样，都是通过电磁波的直线传播特性测量周围空间的净空距离，即被测物体距离雷达的直线空间距离，具体到工业生产中就是液体的液面到雷达天线的空高。通过对雷达液位计组态可设定雷达天线到容器底部的垂直距离，根据已经测得的液面空高就可计算出液体的液位高度。

测量原理公式为H=L-CT/2

C为电磁波的波速即光速， T为电磁波从发射到接收所用到的时间，L为雷达天线距离容器的*低端的垂直高度，H为被测液体的高度。

工业中的液位检测不同于军工航空动辄几十上百千米的空间测距，生产中的液位检测距离都较小，高范围的储罐液位检测也就一二十米的垂直高度，这样的距离空间相对于光速传播的电磁波来说可以忽略不计，于是上述的测量方式很难实现，因为人类无法制造出不用时间的电路处理仪表。

为使雷达测距应用于工业中的液位检测，生产厂商使用了高频的无线电波，使用线性调频连续测距的方法，让天线发射的电磁波的频率随着时间进行改变，接收器接收到的反射电磁波频率与此时的天线发射频率是不同的，通过计算两者的频率差，换算得出电磁波在空间传播的时间，从而能够计算出被测液位的高度。

雷达液位计的组成构造

不同厂商所生产的雷达液位计形式各异，但总体的部件大体是一致的，其主要包括电路部分（雷达波发生器、信号检测、信号处理），天线及接收器和安装附件表体三大部分。根据天线的不同，雷达液位计可分为导波雷达和普通雷达两大类型。

导波雷达液位计

导波雷达是在电磁波发射器的下方安装了一个金属导波体，让高频的无线电波沿着金属体垂直向下传播，当电磁波碰到被测物质的液面时，电磁波会在接触面反射，沿着波导体垂直的返回到雷达液位计天线内部的接收器中，然后处理电路进行分析计算，得出被测液体的液面高度。根据金属导波体的不同，导波雷达又分为缆式和杆式两大类。

缆式导波雷达的导波体为一个柔性的不锈钢金属绳，其末端栓一金属重物，以保证金属绳在被测液体中垂直的伸入到容器底部，防止金属绳在使用中漂浮摆动而弯曲。这样结构的雷达液位计主要用于底下罐、零位罐等地面以下的液位测量中。

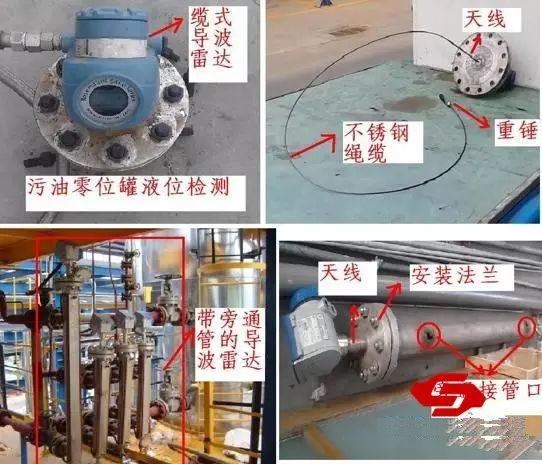

现场使用的导波雷达如图所示：

杆式导波雷达的波导体根据导波杆及天线的不同又分为很多种，有金属杆式的导波雷达，有通过金属管的喇叭天线式的导波雷达，有带有旁通测量筒的导波雷达。这些导波雷达主要用于高出地面的储罐液位测量或生产设备塔器储罐可以侧装旁通管的液位测量。

普通雷达液位计

普通雷达液位计的天线，只是一个电磁波的发射接受装置，其电磁波发射后通过气相自由传播，由于雷达液位计电磁波为高频的微波信号发散传播性差，而且被测液体距离雷达液位计的高度小，其电磁波传播过程可看成垂直传播，因此这种雷达液位计满足液位测距要求。相对于导波雷达少了导波体节省费用方便安装，在储罐等较高液位测量中得到大量的应用。

根据天线的不同生产厂商制作了不同型号的雷达液位计，以适应不同工况环境。厂里使用的普通雷达液位计的天线有喇叭口、水滴形（防液体挥发凝结）、偏心型（防多重反射电磁波干扰）、宽口喇叭口（防气相介质衰减电磁波）四种类型。

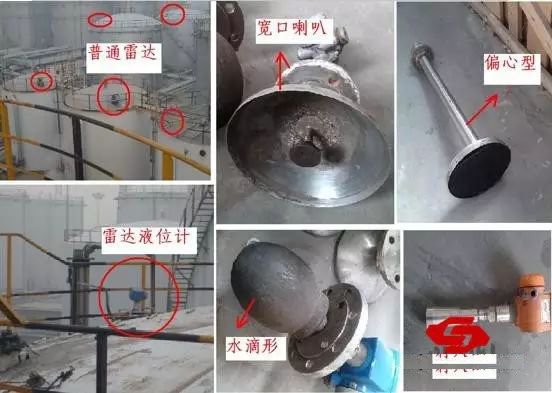

普通雷达液位计主要用在储罐液位检测中，现场安装及天线如图：

电路处理部分

根据雷达液位计处理电路的复杂程度，雷达液位计分为单路测量的普通模式和多重处理信号的总线模式。多重信号处理不仅能处理雷达电磁波测距的液位信号也可处理热电阻的温度测量信号，并可通过总线的方式把多台雷达液位计连接起来，通过一根总线远传到控制室内。适用于储罐众多布局分散的大中型储罐系统的液位测量，节约了传输线缆的铺设和费用。

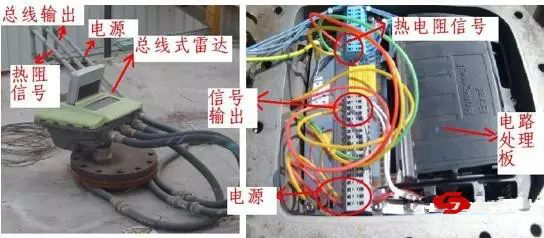

总线式雷达液位计如图所示：
