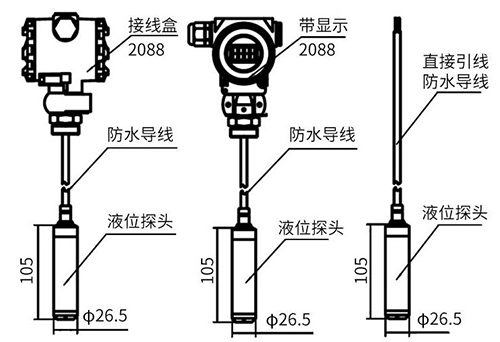

投入式液位计的结构图

投入式液位计由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

投入式液位计结构组成

两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号。
