雷达液位计的安装要求与注意事项

雷达液位计可以实现对液体、浆体以及固体的测量。雷达液位计具有耐压以及耐温性，测量时，不会受到测量介质的影响，且测量精确度高。在安装方面若是能够正确使用和安装，则会有良好的测量效果，并可保证数据精确，在本文为大家详细介绍有关雷达液位计安装方式以及注意事项有哪些！

雷达液位计安装要求

安装在直径的1/4处或1/6处。

注：距离罐壁*小距离应为罐高的1/10。

注：①基准面     ②容器中央或对称轴

锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。

有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。

（由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）

典型的错误安装：

锥形罐不能安装在入料口的上方。

同时注意：室外安装时应采取遮阳、防雨措施。

①正确    ②错误

仪表不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号阀值还大，因为通过顶部可集中多个回波。所以不能安装在中心位置。

①正确   ②错误

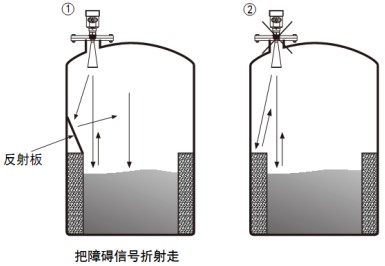

当罐中有障碍物影响测量时，要加装反射板才能正常测量。

①正确   ②错误

接管高度要求： 必须保证天线伸入到罐里至少10mm的距离。

雷达液位计安装时注意事项：

1. 锥形容器尽量保证波束直射罐底，在罐底的测量结果可能不准确。

2. 仪表安装应保证天线波束避开进料口。

3. 要保证波束范围中没有干扰物比如说人梯、台阶等。

4. 测量介质的介质电常数，若是为低介电常数，当其处于低液位时，*好将零点定在低高度为C的位置，这样能够获得更好的测量精度。

5. 安装雷达液位计时，应该设置一段安装距离，并附加在盲区上，其目的是为了起到过溢保护作用。

6. 雷达液位计测量范围从接触到波束时开始计算，若是罐底为凹形，需要从*低点算起。

7. 在使用雷达液位计进行测量时，需要考虑腐蚀以及粘附的影响，测量范围的终值是距离天线的**至少100mm。
