液体插入电磁流量计使用方法

液体插入电磁流量计测量精度不受液体密度、粘度、温度、压力和电导率变化的影响。

高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且可以在老管道上现场开口安装。

结构简单，电磁流量计测量管可不用内衬，可靠性高。

通径范围宽，适用于DN100~DN3000之间的所有口径管道。

一体化接地电*，实现仪表良好接地。

液体插入电磁流量计传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

液体插入电磁流量计安装要求

液体插入电磁流量计用来测量导电的液体,特别适用于大口径的管道测量。 液体插入电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。

提醒广大用户*选液体插入电磁流量计保证足够直管段长度。流体在方向、管径以及阀门开度变化时，会产生涡流和流场畸变，这样会对传感器电*的测量产生影响，从而影响仪表的精度。所以要尽可能地离开弯管、手阀、调节阀等部件一定距离。

尽量避免干扰源：

为了保障测量精度，传感器应避免在容易产生真空、气体、涡流等地方安装，传感器与智能变送器之间的通讯电缆要避开电动机等强电设备。

保证流体与传感器磁场的垂直度：

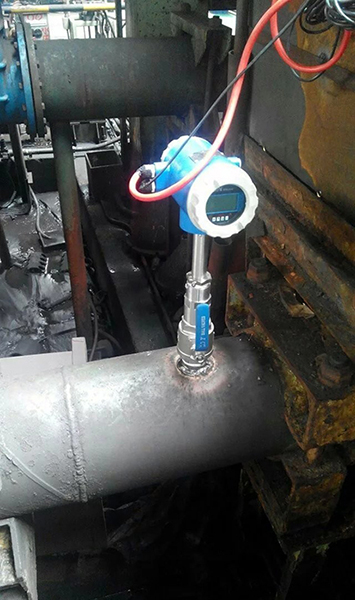

在管道开孔安装取压短管时，焊接取压短管应在管道开孔安装取压短管时，焊接取压短管应注意垂直方向，要求焊接后短管轴线与管道轴线夹角为90°，且法兰短管连接的延长线垂直通过管截面的圆心，这样能保证流体与磁场垂直。

保证传感器正确的插入深度：

由于流体在管道中的层流现象，靠近管壁的流体流速较慢，靠近管道中心的流体流速较快，根据计算管道的D/8处*接近流体的平均速度。安装时要计算管道的壁厚和法兰管嘴的长度，确保传感器的电*插深在D/8位置。不过也不是所有的插入式流量计传感器都安装在管道的D/8位置，也有少数安装在管道的D/2位置，安装前一定要认真研究安装说明。

液体插入电磁流量计保证良好的接地传感器输出信号的接地点应与被测介质电气连接。当流体切割磁力线产生流量信号时，以流体本身作为0电位，一个电*上产生正电势，另一个电*上产生负电势，不断交替变化。因此，转换器输入端中点(信号电缆屏蔽层)必须与流体共处于0电位且导通，这样才能构成对称的输入回路。转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。由于传感器的输出信号很小，只有几毫伏，为了提高仪表抗干扰能力，输入回路中的0电位必须接地。由于一般金属管道都与大地连通流动介质通过金属管道与大地电气连接所以并不要求电磁流量计单独设置接地装置，尤其是小口径电磁流量传感器。如果是非金属管道，就一定要和单独的接地线连接。
