液体插入电磁流量计安装指导

点击次数：2070 发布时间：2021-12-30 09:02:15

电磁流量计的种类很多，按安装方式的不同可分为管道式电磁流量计和液体插入电磁流量计，其中的液体插入电磁流量计结构简单，便于维修，被广泛的应用在工业的各个领域。

液体插入电磁流量计作为常用的电磁流量计，对于安装环境和测量精度方面有着较高的要求，**就为大家做个简单的说明。

1、安装环境的选择

应尽量远离具有强酚水场的设备，如大电机、大变压器等；

安装场所不应有强烈的震动，管道固定牢靠，环境温度应变化不大；

安装环境应便于安装和维护。

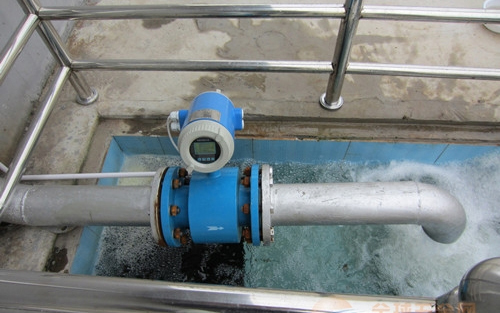

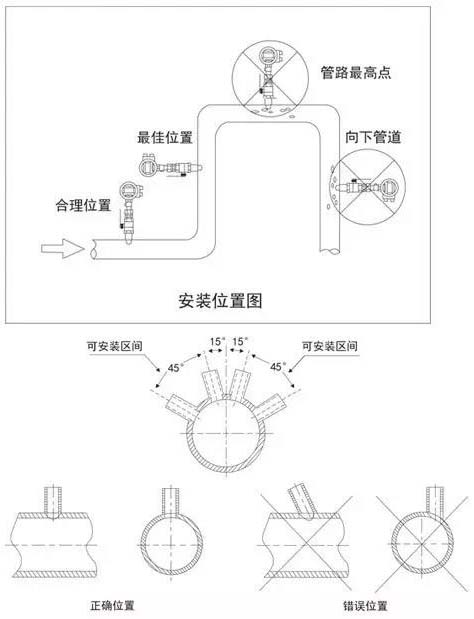

2、安装位置的选择

安装位置必须保证管道内始终充满被测流体；选择流体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件；测量双相（固、液或气、液）流体时，应选择不易引起相分离的地方；应避免测量部位出现负压；被侧管道直径或周长容易测量，并且椭圆度应较小。

液体插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压的管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔φ50，准备把连接焊管焊接在管道的开孔上；

对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的液体插入电磁流量计；在管道上开孔φ50，准备把连接焊管焊接在管道的开孔上。

3、直管段要求

传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D（D代表被测管道通径）。

4、流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上，流量调节阀门应安装在传感器下游侧，测量时，通常流量控制阀门应处于全开状态。

5、传感器的安装

传感器应与测量管道垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。关掉上游流量控制阀门或采用低压供水。将DN50球阀安装到底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，如有问题可进行修理。将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺钉和压紧螺母，将传感器插入杆通过球阀插入被测管道。插入深度由6.4.4计算，并由游标卡尺或钢卷尺测量，符合要求后，上紧螺母和定位螺钉，同时应注意传感器方向标志杆指向应和流体流向一致。用游标卡尺或钢卷尺测量传感器电*至方向标志杆之前的距离，设测得传感器电*与其方向标志杆的长度为H，对于D≤400mm，插入深度可由下式计算E为：

E=H-0.5D

对于D＜400 mm通径时，

E=H-0.121D

6、安装底座的焊接

安装底座管子的轴线与被测管道的轴线相互垂直；

常规不锈钢法兰采用不锈钢焊条平焊，PVC管道可采用热熔胶条固焊，焊后须保证法兰端面与管轴线平行，焊缝牢固，能承受1.6MPa压力无渗漏现象；

被测管道开孔尺寸与安装底座的通径外径致。

7、接地

为了使仪表可靠的工作，传感器产生的流量信号非常微弱，通常为微伏或毫伏级。防止外界电干扰的影响是用好流量计的一个重要因素，接地是解决电干扰影响的一个很有效的措施。因此，传感器应有良好的单独接地线，接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时，传感器两侧还应加装接地环或内置接地电*。

a、在金属管道上的接地方式：金属管道内壁没有绝缘层，接下图接地。
