高温电磁流量计安装要求

点击次数：1670 发布时间：2021-12-21 09:26:41

安装场所的选择

为了使高温电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：

1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。

2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。

3.流量计周围应有充裕的空间，便于安装和维护。

安装建议

高温电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：

a. 增加前后直管段的长度；

b. 采用一个流量稳定器；

c. 减少测量点的截面。

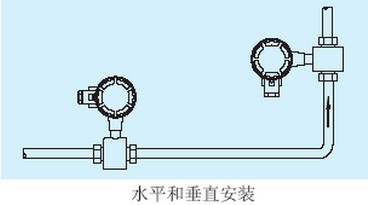

水平和垂直安装

传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电*的影响，电*轴向保持水平为好。垂直安装时，流体应自下而上流动。

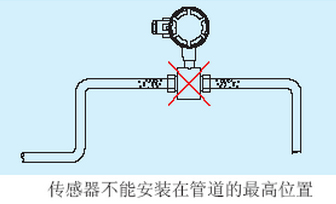

传感器不能安装在管道的*高位置，这个位置容易积聚气泡。

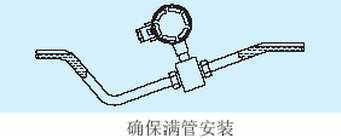

确保满管安装

确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

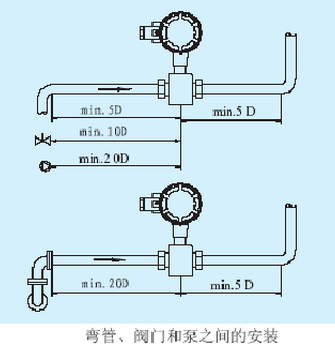

弯管、阀门和泵之间的安装

为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。

传感器不能安装在泵的进水口

为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

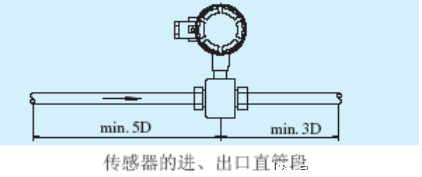

传感器的进口直管段和出口直管段

比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。

插入式进口直管段应≥20 D ，出口直管段≥7D(D为传感器公称口径）。

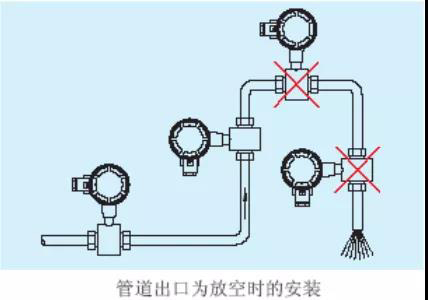

管道出口为放空时的安装

当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。

串联安装和平行安装

如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。如果两个以上的传感器彼此并行安装，传感器的距离必须大于1m。

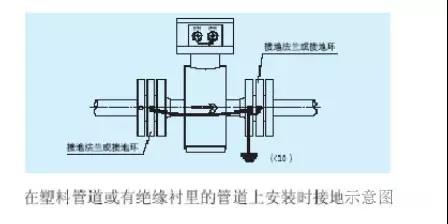

传感器的接地措施

传感器产生的流量信号非常小，在满量程时也只有几个毫伏，所以传感器接地应良好。高温电磁流量计的接地要求有两个方面：

1.从高温电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。　　

2.接地。以大地为零电位，减少外界干扰。一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下，高温电磁流量计应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地电阻应小于10Ω。　　

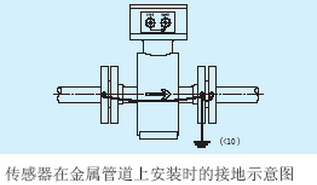

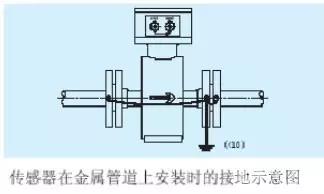

a.传感器在金属管道上安装(金属管道内壁没有绝缘涂层)，按下图接地。
