dn100电磁流量计尺寸图

dn100电磁流量计是利用电磁感应原理，测出流体在电磁场中流动而产生的感应电压，从而得出流量的仪器。

dn100电磁流量计能够测量所有具有导电性的液体，目前已经开发的产品中，从2.5mm小口径到2000mm以上的大流量都能够测量，被广泛使用。

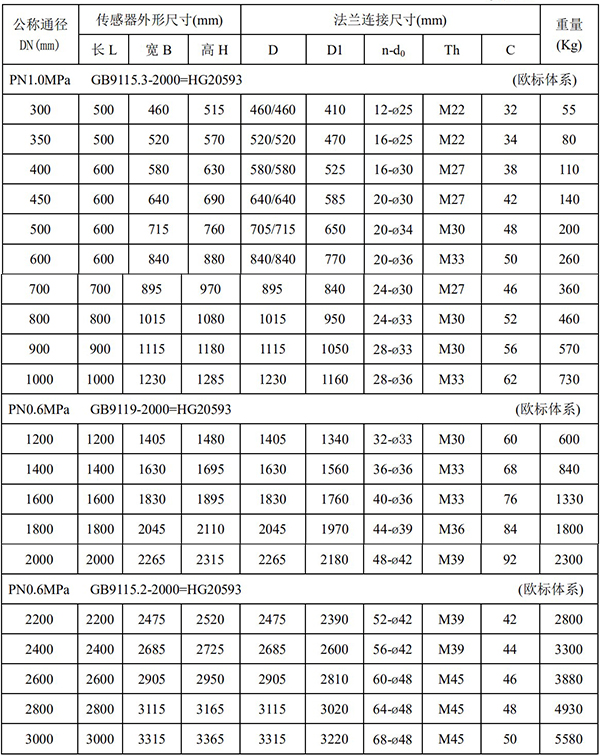

dn100电磁流量计外形和安装尺寸，见表 2-4

注：除表 2-4 标准连接尺寸和公称压力以外，可依据用户要求，根据用户实际安装位置尺寸，管道公称压力进行非标准设计和制造。

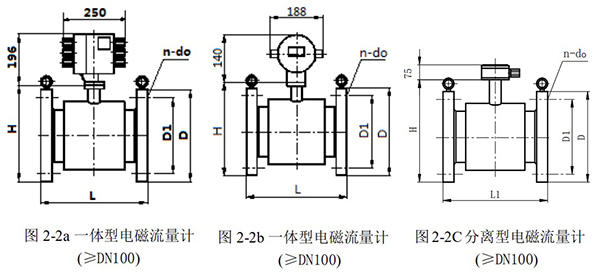

dn100电磁流量计（含传感器）外形及连接尺寸（见图 2-2，表 2-4）

常用规格dn100电磁流量计外形尺寸和法兰连接尺寸
