潜水电磁流量计种类及原理

电磁流量计种类

电磁流量计按激磁电流方式划分，有直流激磁、交流（工频或其他频率）激磁、低频矩形波激磁和双频矩形波激磁。

按输出信号连接和激磁（或电源）连线的制式分类，有四线制和二线制。

按转换器与传感器组装方式分类，有分体型和一体型。(压力变送器）

按流量传感器与管道连接方式分类，有法兰型、夹持型（夹持型电磁流量计）、卫生型(卫生型电磁流量计)、插入型（插入式电磁流量计）、螺纹连接（油任连接的高压电磁流量计）。

按流量传感器电*是否与被测液体接触分类，有接触型和非接触型。

按流量传感器结构分类，有短管型和插入型(插入式电磁流量计)。

按用途分类，有通用型、防爆型、卫生型、防侵水型和用于明渠流量测量的潜水型（明渠流量计）。

电磁流量计原理

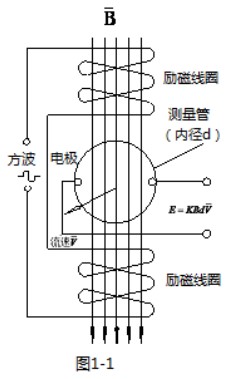

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
