潜水电磁流量计安装要求

一、潜水电磁流量计安装注意事项：

潜水电磁流量计的安装方向没有严格要求。 通常，它可以是水平，垂直或倾斜的，没有限制。 但是必须提注意的是，为了确保管道中充满了被测介质，即“满管”状态，建议垂直安装，介质是从下往上流动，特别是对于液固 两相流体，必须垂直安装。 如果只允许在现场水平安装，则必须确保两个电*在同一水平面上，并且电*的轴必须近似水平，因为底部的电*很容易被沉积物覆盖，顶部的电*很容易被液体中偶尔会出现气泡，擦拭电*，覆盖电*表面，从而导致使输出信号出现波动。

二、潜水电磁流量计正确安装示意图：

1、水平和垂直流向时，潜水电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的zui高点和垂直向下处；

2、倾斜流向时，潜水电磁流量计应安装在管道上升处；

3、在开口排放管道时，潜水电磁流量计应安装在管道的较低处；

4、若管道落差超过5m时，在潜水电磁流量计的下游应安装排气阀；

5、管道上的控制阀和切断阀应安装在潜水电磁流量计的下游，而不应安装在传感器上游；

6、潜水电磁流量计不能安装在泵的进口处，应安装在泵的出口处；

7、在测量井内安装潜水电磁流量计的方式；

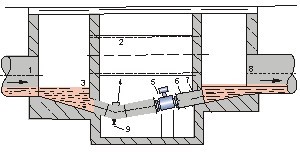

图备注：1.入口2.溢流管3.入口栅4.清洗孔5.流量计6.短管7.出口8.排放阀

三、潜水电磁流量计安装直管段要求示意图：

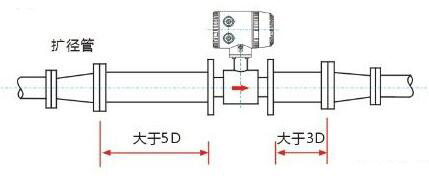

扩径管状态

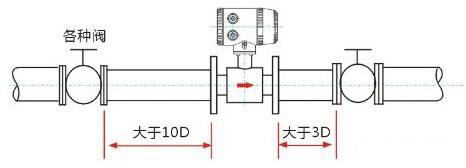

不同开度的阀后

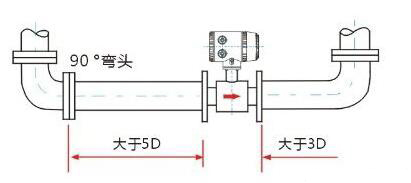

90度弯头的状态

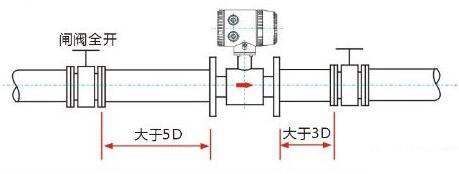

闸阀全开的状态

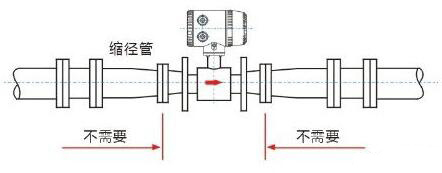

缩径管前后不需要直管段

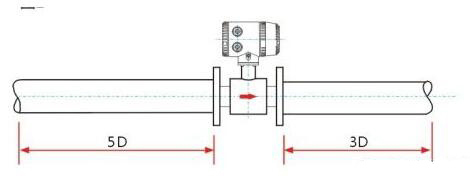

通常情况下上游至少5DN直管段，下游至少3DN直管段
