玻璃管液体流量计的测量原理

玻璃管液体流量计又称转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力是由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。

玻璃管液体流量计是仅次于差压式流量计应用范围zui宽广的一类流量计，特别在小、微流量方面有举足轻重的作用。

玻璃管液体流量计原理：

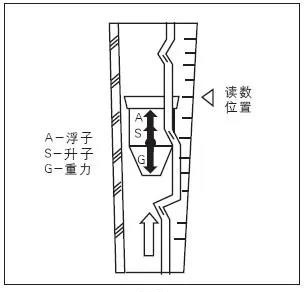

玻璃管液体流量计主要由一根自下而上扩大的锥 形玻管和一只随流体流量大小上下移动的 浮子组成（下图）。流体自下而上流经锥 管时，流体动能在浮子上产生的升力S和 流体的浮力A使浮子上升，当升力S与浮力 A之和等于浮子自身重力G时，浮子处于平 衡，稳定在某一高度位置上，锥管上的刻 度指示流体的流量值。
