沥青流量计安装位置

点击次数：1730 发布时间：2021-11-15 10:11:43

沥青流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能沥青流量计是在原有应变片式(电容式)沥青流量计测量原理的基础上，采用了*新型力感应式传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。下面小编给大家介绍一下“沥青流量计安装要求及注意事项沥青流量计安装示意图”

1.沥青流量计安装要求及注意事项

1、建议用户在条件允许的情况下设置旁通管路，这是为了保证流量计日常维护和周期校准的方便。

2、沥青流量计的安装方向应该和流体的流向相同，流量计仪表外壳通常会有指示箭头。

3、在安装时应避免对仪表有强烈撞击，会对仪表造成损坏或造成严重的零点漂移。

4、如果安装是采用垂直或是倾斜安装时，流体的流向建议是由下到上，而且仪表安装的两端一定要密封严禁，不能泄露。

5、在安装时应注意尽量不要在流量计仪表的前后端安装阀门或弯头等*大改变流体流态的部件，以免导致测量不精确的问题。

注意事项：

（1）测量管前后应有直管段，直管段的管径应与流量计测量管管径相等，如管径不同要用异径管连接使入口处管径相同。流量计上游侧直管段长度一般不小于6~20D之间，按不同上游阻流件类型确定，下游直管段不小于3—4D。流量计通常是按水平位置校验的，一般安装于水平管道使用，当必须安装于垂直管道时，须用挂重法对流量计进行垂直安装状态校验，流体方向应自下向上。

（2）为便于维修使用及防止流量计启用时单向受力，并联安装旁路管道流量计下游安装排泄管，便于对仪表清洗和吹扫，对于测量脏污流体或易凝固及结晶的介质更有必要。靶板与测量管（表体）应同轴安装，据曾对某口径的试验证明，靶板中心与管道中心若上下偏离1mm，可能引起流量系数1%一2%的偏离，但左右偏离1mm，则影响不大明显；

（3）安装防爆型沥青流量计时，应注意检查是否有防爆标记以及防爆合格证，防爆设备是否完好。

（4）对于小口径流量计，由于管径小而流量计相对较重，为防止管道变形或工作时产生振动，应另设支架支撑流量计。对于大口径流量计可不必另设支架。

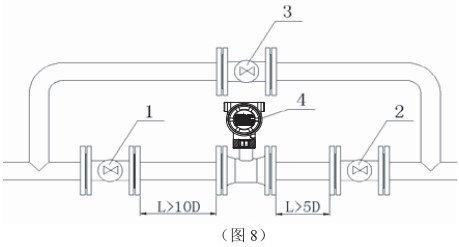

2.沥青流量计安装示意图

精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式沥青流量计。
