外贴式超声波液位计工作原理
点击次数：2664 发布时间：2021-08-07 00:59:21
1、外贴式超声波液位计的原理
外贴式超声波液位计是一种利用声纳测距原理，并采用微振动分析技术，从容器外测量液位的新型液位仪表。
声纳测距原理：由吸附在储罐底部的液位探头发射声波，穿透罐壁并在液体内传播，当声波到达液面时，会被反射一部分形成回波，回波信号到达罐底，穿透罐壁，被液位探头接收，并传至液位计主机内。根据发射和接收到回波的时间差，计算出液位高度。
微振动分析技术：实际生产中工况复杂，罐型不同；罐内有内件、盘管；工艺介质黏稠、含杂质；温度变化等。这些因素会产生很多干扰信号，让液位探头接收到的回波信号变复杂，微振动分析技术会自动判断正确的液位信号，很好地解决回波干扰问题。
自动校准功能：当液体的温度、成分发生变化时，会对声纳信号在液体里的传播速度产生影响，带来测量误差。为确保仪表测量精度，可在容器内加装校准器，用校准探头测量校准器内液柱的长度（校准器长1m），得到声纳在液体里的实际传播速度，在液位计主机内对液位的测量结果进行补偿修正，消除液体温度和成分变化对测量精度的影响。
2、外贴式超声波液位计的组成

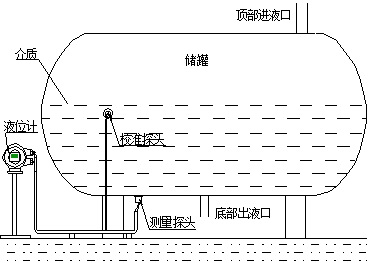

外贴式超声波液位计由液位探头、校准探头和液位计主机三部分组成，针对不同场合，还可设置校准器、转向器、探头安装座、仪表保护箱等组件。
液位探头直接吸附在罐底的外壁上，负责发出声纳和接收回波。校准探头在罐体外壁的安装形式同液位探头。转向器一般用于罐底无法安装液位探头的工况，将液位探头安装在罐体侧面，再通过转向器将声波反射到液面。液位计主机安装在被测容器旁，将检测信号进行接收、分析和计算后，转变成4~20mA标准模拟量信号，传输DCS进行集中显示，也可提供MODBUS、TCP等通讯方式。
