uhz磁浮子液位计接线图
点击次数：3012 发布时间：2021-06-30 01:15:04
uhz磁浮子液位计由本体、翻板箱（由红、白双色磁性小翻片组成）、浮子、法兰盖等组成，用于开放或压力容器内的各类液体的全过程测量，除用于现场检测外，与SW-11磁开关和Reed-11干簧管远传变送器配合使用，还可实现液位的自动控制和远程操控。被广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
uhz磁浮子液位计在使用之前，要先做好uhz磁浮子液位计的接线，如果接线接错的话会导致测量结果不准，严重的将直接造成仪表的损坏，所以我们对uhz磁浮子液位计的接线方法和注意事项务必要熟悉掌握，从而正确地进行接线操作。
uhz磁浮子液位计的接线方法

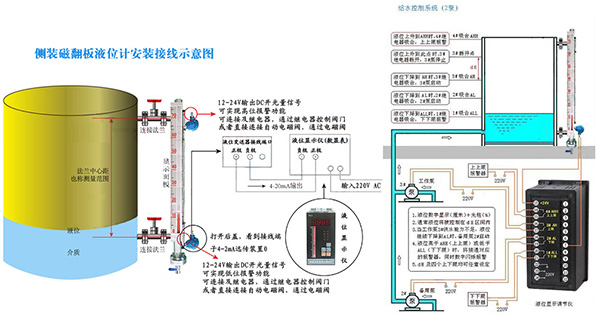

uhz磁浮子液位计一般是两线制，4~20MA信号。其中一种接线方法为：uhz磁浮子液位计正*接仪表24V输出端，uhz磁浮子液位计负*接仪表4~20MA输入端的正*，然后仪表的4~20MA输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做uhz磁浮子液位计电源。
如果是uhz磁浮子液位计采用的是四线制，则uhz磁浮子液位计的电源正负*接供电电源正负*。4~20MA正负*分别接仪表的4~20MA输入端的正负*。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应uhz磁浮子液位计的正负端子，电源输出端正负对应仪表的正负。
uhz磁浮子液位计接线注意事项
鉴于uhz磁浮子液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对uhz磁浮子液位计进行接线操作时，一定要注意以下几点：
1、在配线时应避开大容量的变压器、电动机或干扰源；

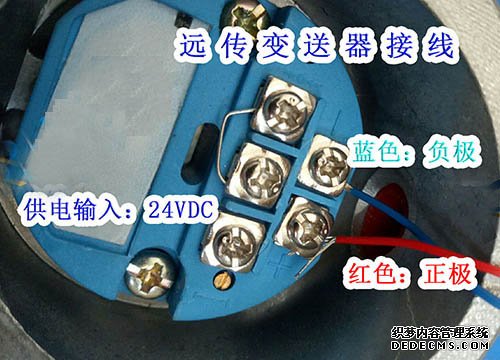

2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；
3、根据需要连接接地端子；
4、拧紧接线盒的接线端盖；
5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；
以上就是为有关uhz磁浮子液位计接线的方法和注意事项，希望以上介绍能够引起大家对于uhz磁浮子液位计接线的重视，对uhz磁浮子液位计进行正确的接线操作等。
