浮子液位计的构造

浮子液位计广泛应用于水、盐酸、硫酸、硝酸、工业废水、药液等各种液位的测量。那么浮子液位计是如何工作的？其结构又是怎样的呢？本文拟结合浮子液位计的原理及结构图介绍如下。

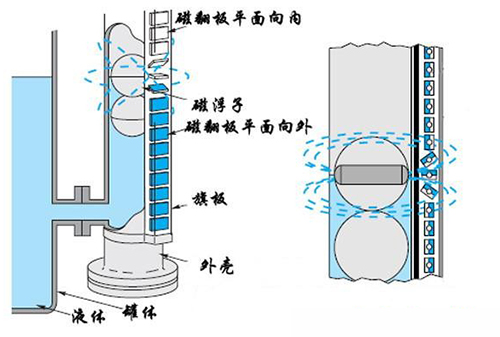

浮子液位计是基于连通器和磁性耦合原理实现液位实时测量的。当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°，翻片两面分别涂有不同的颜色（通常为红色和白色），以指示液位的位置。一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处即为容器内液位的实际高度，从而实现液位的准确测量。



浮子液位计结构图如下：

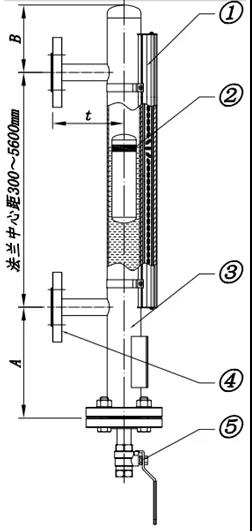

图为浮子液位计结构图



在上面的浮子液位计结构图中：

①为指示器，也称做显示面板，指示器起着就地显示的作用，方便远距离观察液位的实际情况，指示器一般与浮筒捆绑在一起，方便安装。



②为磁浮子，磁浮子位于浮筒里面，与被测液体直接接触，当被测容器中的液位升降时，磁浮子也随之升降，从而指示当前的液位。磁浮子根据不同的液体密度有不同的选择，同时根据不同的液体酸碱性有不同的材质选择。



③为浮筒，浮筒通过过程连接与被测容器连接在一起，从而形成连通器，实现液位的测量，浮筒的材质根据不同的液体性质有不同的选择，例如不锈钢304、316L、内衬、PVC等等。



④为连接法兰，过程连接法兰是浮筒与被测容器之间的连接小管上的紧固件，根据不同的液体性质，不同的工况，有不同的压力和直径选择。两个连接法兰之间的距离为浮子液位计的测量量程。



⑤为排污阀，排污阀是浮筒下面的配件，当浮子液位计需要清洗或调试时，能够起到关键作用。
