气体浮子流量计工作原理
点击次数:2485 发布时间:2021-06-03 01:14:36
工作原理:被测流体从下向上经过锥管1和浮子2形成的环隙3时,浮子上下端产生差压形成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。
按锥形管材料分类类型

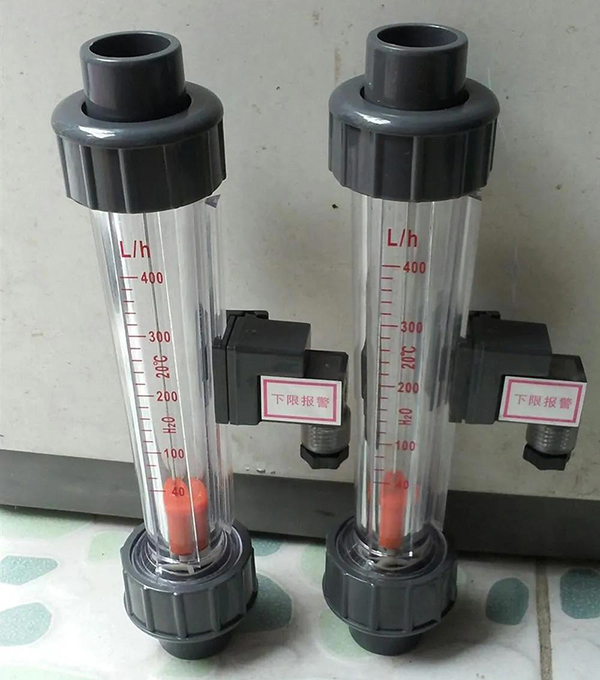

(1)透明锥形管气体浮子流量计:透明锥形管材料用得*多的是玻璃,无导向结构仪表测量气体时操作不慎,玻璃管易被击碎;还有用透明工程塑料如聚苯乙烯、聚碳酸酯、有机玻璃等制成,具有不易击碎之优点。
![](/uploads/allimg/210603/1-2106030915354G.jpg)

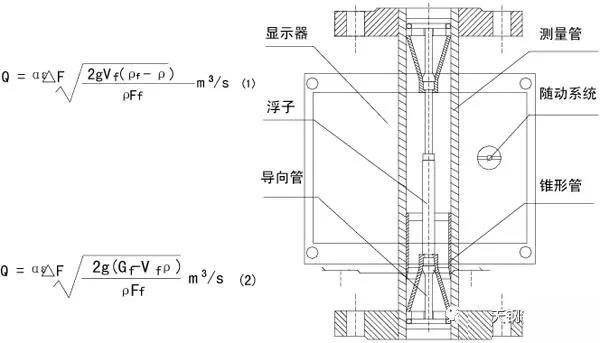

(2)金属管锥形管气体浮子流量计:与透明锥形管气体浮子流量计相比,可用于较高的介质温度和压力,且无玻璃管气体浮子流量计锥管被击碎的潜在危险。典型结构是锥形管与壳体制成一体结构,也有锥管套入壳体的分离结构,改变流量规格只要调换不同圆锥角的锥管,使用较为灵便。
按有否远传信号输出分类类型
![](/uploads/allimg/210603/1-210603091554326.jpg)
(1)就地指示型气体浮子流量计
有些透明管气体浮子流量计以就地指示为主,装有接近开关,作流量上下限报警信号输出。
有些就地指示型金属管气体浮子流量计外形与远传信号输出相同,只是将浮子位移通过磁耦合传出,经连杆凸轮等线性化机构处理后就地指示。
(2)远传信号输出型气体浮子流量计
远传信号输出型仪表的转换部分将浮子位移量转换成电流或气压模拟量信号输出,分别成为电远传气体浮子流量计和气远传气体浮子流量计。
按被测流体分类类型
分为液体用、气体用和蒸汽用3种。
实际上大部分气体浮子流量计同一仪表可用于液体也可用于气体,结构上是通用的。只是我国气体浮子流量计行业标准等(如JB/T 6844-93)规定流量上限Qmax必须符合(1,1.6,2.5,4或6)×10nL/h的要求(n为正负整数或零),为液体(以水为代表)设计的仪表用于气体(以空气为代表)时,不符合上述要求,只能为气体另行设计浮子和锥管,就分成液体和气体两种系列。国外有些制造厂同一仪表并列液、气两种流体的流量范围,当然流量值就不可能都是圆整值;国内有些型号仪表也采用本办法。但是液体用和气体用设计还是有区别的,例如气体仪表浮子设计得较轻,防浮子振荡跳动的阻尼件结构各异等。
测量蒸汽只能用专门设计的金属管气体浮子流量计或在标准型仪表上加装附加构件,例如增加带散热片的液体阻尼件,以减少浮子跳动;与指示转换部分连接处隔以散热片。
按被测流体通过气体浮子流量计的量分类类型
1)全流型 即被测流体全部流过气体浮子流量计的仪表
2)分流型 相对于全流型只有部分被测流体流过浮子等流量检测部分。分流型气体浮子流量计由装载主管道上标准孔板(或均速管)和较小口径气体浮子流量计组合而成,应用与管径大于200mm的较大口径流量和只要就地指示的场所,价格低廉。分流型气体浮子流量计结构上分为分离型和一体型两种。
一体型仪表将孔板和气体浮子流量计组装在短管段上,直接装到待测管道,安装方便。有适用于水平和垂直管道两种结构,但均只能安装在便于读取仪表示值的场所。主管道管径通常为50-300mm,孔板的孔径比(β)在0.3-0.7之间,差压在0.6-100KPa之间,气体浮子流量计口径为10-25mm。
分流型气体浮子流量计的选用流速可比全流型高,液体流速可达2.5-3m/s,甚至高达4-5m/s。由于分流管中置有限流小孔板,起到补偿主孔板流量和差压间平方根非线性关系,流量示值基本是线性的,有较宽的范围度,一般为10:1。精确度为2.5%-4%FS。
![](/uploads/allimg/210603/1-210603091620107.jpg)
