金属浮子流量计是一种变面积式的流量仪表,它由测量管、浮子、指示器、过程连接件等组成。下面简单介绍下工作原理。
![](/uploads/allimg/210531/1-2105310R630A6.jpg)

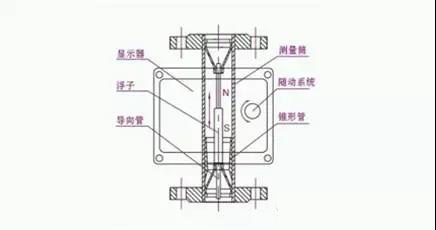

如图,被测介质从下而上流入经测量锥管与浮子间形成的环隙时,在浮子上下端产生差压形成上升力,当浮子所受上升力大于浸在流体中浮子重量,浮子便上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升力随着减小,直到上升力与浸在流体中浮子重量平衡时,浮子便稳定在某一位置,浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随着介质上下移动时,磁场随浮子的移动而变化。
金属浮子流量计分为就地型和智能远传型。
![](/uploads/allimg/210531/1-2105310R6445c.jpg)

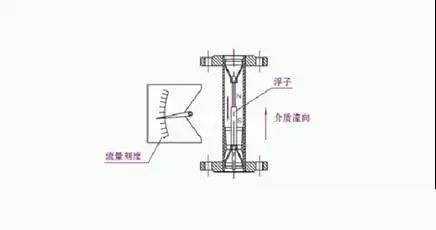

就地型如上图,由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时流量大小。
![](/uploads/allimg/210531/1-2105310RF6334.jpg)
智能远传型如上图所示,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感磁钢及指针,通过磁传感器将磁场变化转换成电信号,经A/D变化、数字滤波、温度补偿、微处理器处理、D/A输出、LCD液晶显示,来显示出瞬时流量及累计流量大小。
