投入式液位变送器如何接线
点击次数:2286 发布时间:2021-05-17 02:38:36
投入式液位变送器采用的传感器是以单晶硅为基体,采用先进的离子注入工艺和微机械加工工艺,制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。传感器测信号并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,实现对液体深度的精确测量。
接线图
投入式液位变送器两种输出方式(RS485或4~20mA)可选,其接线图分别如下:
RS485输出接线图(四线制):
![](/uploads/allimg/210517/1-21051G0393ME.jpg)

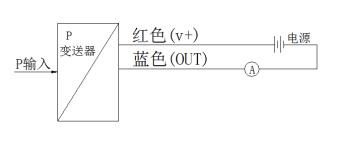

4-20mA输出接线图(二线制):
![](/uploads/allimg/210517/1-21051G039501H.jpg)
