v锥流量计计算公式

v锥流量计工作原理

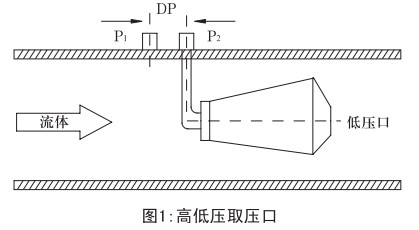

锥形流量计是一种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比：速度增加压力会下降，当介质接近椎体时，其压力为P1，在介质通过椎体的节流区时，速度会增加压力会降低为P2，如图1所示，P1和P2都通过锥形流量计的取压口引到后接差压变送器上，流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大，β值等于锥体的节流面积除以管道内径的截面积（可换算成两者之间的直径比）。



v锥流量计主要计算公式：

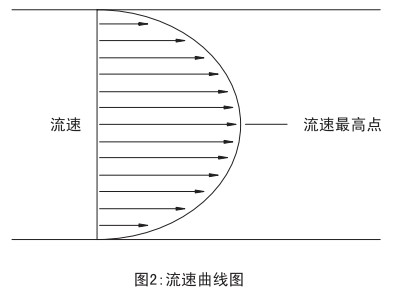

锥体的外形是通过多年的连续试验、评估和改进后得出的，是此类流量计的*佳外形。能在不同的工况中使用。我们可以借助管道流速曲线来理解锥形流量计的性能。如果介质通过一个很长的管道，而且在管道中没有受到任何阻碍和干扰，那它的流速分布将很均匀。靠近管壁的流速几乎为零，而管道中心的流速将达到*大。（如图2）当我们将锥体悬挂在管线中心时，锥体将直接同流体的高速区接角，迫使高速区的流体同近管壁低速区的流体混合从而使流速均匀化，这样测出流体的流速更加准确。

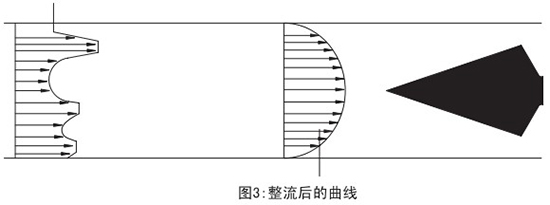

在现实工况中，流速是很难分布均匀的，很多情况都会造成流体分布的不均匀。管道上的任何变化都可能对流体造成影响：如弯头、阀门、缩径、扩径、泵、三通等等。而锥形流量计利用锥体对流速分布曲线进行重新塑造（如图3），经过锥体“整流”后的流体分布趋于均匀，可保证仪表在恶劣的条件下获得较高的测量精度。这样使得锥形流量计的应用范围更加宽阔。

上游干扰造成流速曲线不规格
