温度变送器怎么接线图

点击次数：3318 发布时间：2020-11-19 08:49:55

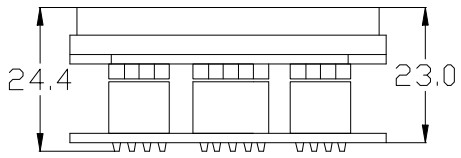

温度变送器外形尺寸及接线图
整体高度
接线图：
接线图说明：
1. --、+、--分别为 PT100 传感器输入端。按照图示接线，注意三线位置。
2. +24V、0V 为电路板供电和信号输出端，两线制仪表的电流为信号输出，供电和测试，取信号如图所示。
3. LED、J2、J4 为 LED 显示上板的链接和固定插座，接不接上板，变送板都可以正常工作，不会影响变送器的任何性能。
