液位变送器安装与接线
1.安装
（1）一般要求：当测量一般介质时（如：水、轻质油），应使用节流型。当测量粘稠、易阻塞、易结晶介质时，应选用防阻塞型。
①变送器所配电缆长度，除用户特殊说明外，一般比测量范围长2m。
②变送器直接投入到容器中，即可正常工作。

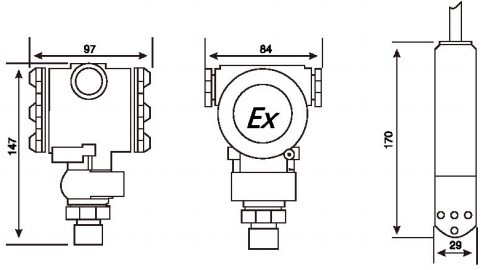

（2）外形尺寸

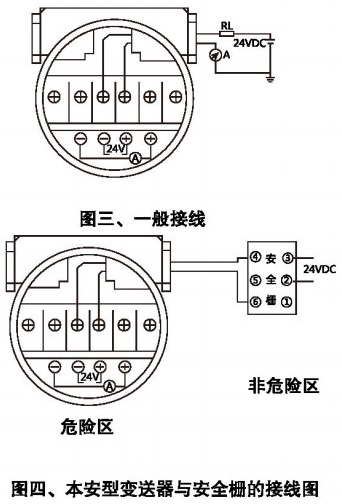

2.接线方式
变送器的端子位于中继箱内，电缆线从中继箱的引线口接入。中间两端子为24V DC输入端，两边的两端子为显示表头接线端子。
零点和量程调正：零点和量程调正电位器位于中继箱内。校正时打开中继箱盖，即可进行调正，左边的（Z）是调零点电位器，右边的（R）是调量程电位器。
