5.调试与运行

仪表通过按键进行参数设置，一般在安装时要使用按键手动设置一些参数。仪表有三个按键，从左到右顺序为 F1、F2 和 F3 键。通常 F1 为移位键，F2 为确认和换项键，F3 为修改和返回键。如有按键特殊功能，按键功能有所不同,使用时请参看液晶屏界面下方的按键功能说明。仪表运行时，可通过 F3 键手动切换到主界面 2/主界面 3，主界面 2 显示内容除瞬时流量更改显示为工况流量外，其余与主界面 1 内容基本相同，主界面 3 同时显示工况和瞬时的流量。

5.1 启动

仪表上电时进行自检，如果自检异常，将显示自检错误界面（自检界面说明参照自检菜单），大约 1～2 秒后跳转到主界面。否则将直接跳转到主界面。主界面启动后如下图所示：

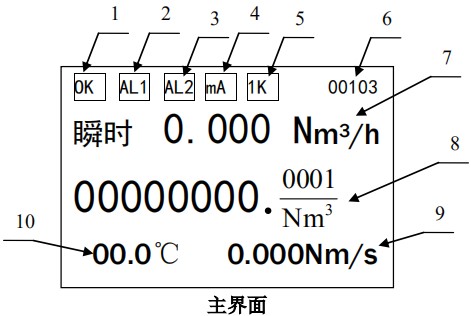

标签 1：仪表运行状态实时显示，如果正常显示“OK”，故障显示“ERR”

标签 2：报警通道 1 标识，显示 AL1 表示通道 1 报警。

标签 3：报警通道 2 标识，显示 AL2 表示通道 2 报警。

标签 4：仪表电流输出溢出标志，如果电流输出溢出显示“mA”。

标签 5：为了方便显示和读取，累积流量超过 10000000 时仪表累积显示数据要乘以 1000 后才是真正累积值。

标签 6：仪表通讯状态信息显示，前三位表示表号;*四位表示奇偶校验位,0:无校验;1:奇校验;2:偶校验;*五位表示波特率,0:1200;1:2400;2:4800;3:9600。

标签 7：瞬时流量值显示，显示*大值为 9999999。

标签 8：累积流量显示，显示数值*大为 8 位。

标签 9：当前标流速显示(标米/秒)。

标签 10：当前测量介质温度显示(℃)。

5.2 主菜单

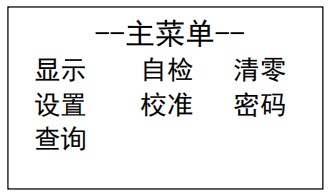

在主界面下，按 F2 键，进入主菜单界面。可通过 F1 移位键选择相应的菜单项按 F2 键进入。各菜单项操作可参看以下各部分说明，简单说明如下：

自检：仪表运行状态检查。

显示：瞬时、累积、温度显示单位的更改。

清零：累积流量清零。

设置：仪表运行参数设置。

校准：对零点电压、电流输出、流速表和流量系数参数设置。

密码：修改设置、清零和校准选项的密码。

5.3 自检

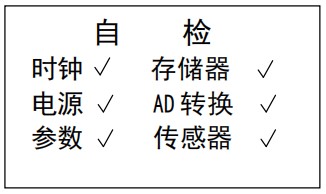

如果仪表运行错误，可通过进入该选项，查询具体的仪表运行错误，打钩为正常，打叉为错误。另仪表启动时执行自检，如果有错误将显示此界面。在仪表运行时，也可进入该选项查询仪表运行状态。当前测量介质温度显示(℃)。

5.4 清零

流量累积值清零，为了防止非法清空流量累积值或误操作，进入清零选项须输入密码。在密码检查界面，通过移位修改键输入正确密码，按下 F2 确认键，即进入清零界面，显示数值为当前累积流量值。在清零界面，为了防止误操作，采用双手操作同时按下 F1 和 F3 键进行清零操作，清零成功屏幕显示00000000.0000，按 F2 键进入下一界面。

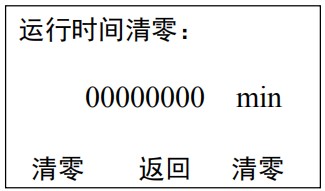

运行时间清零，运行时间以分钟为单位，记录仪表的开机运行时间，*多 8位数字（清零操作同累积流量清零）。

5.6 设置

设置选项设置仪表工作所需的一些参数，为了防止人为误操作，进入此选项需要检查密码。输入正确密码后，即进入设置界面

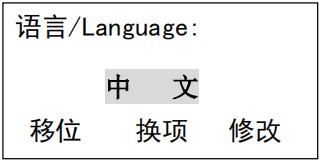

设置界面 1：语言选择,对设置界面的显示语言进行设置，有英语和中文可选。

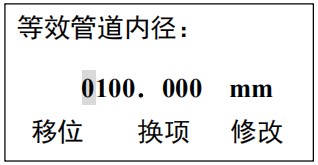

设置界面 2：等效管道内径，设置仪表所测管道的内径，单位毫米。

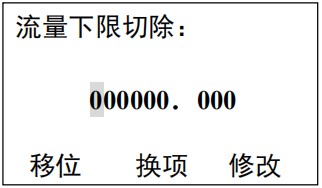

设置界面 3：流量下限切除，当流量低于此值时，计算流量为零。

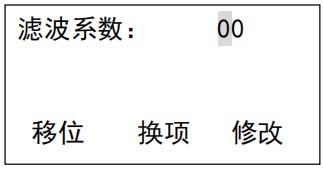

设置界面 4：滤波系数，当现场流量显示波动过大影响读数时，可以加大本系数，稳定读数。输入范围为 0-32，0 为无滤波。

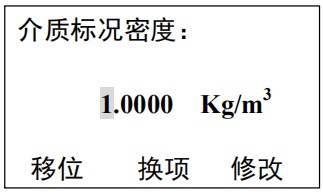

设置界面 5：介质标况密度,用于标况体积与质量的相互转换。

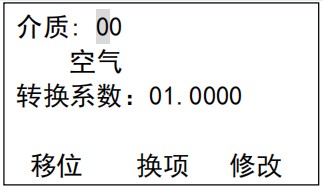

设置界面 6：介质的转换系数，可通过更改介质编号来进行转换系数的设置，转换系数当前显示为参考数值,如有修改必要可以重新输入。当更改介质编号时，其下方显示当前选择的介质，与其对应转换系数为参考值，介质编号输入范围 0-60。

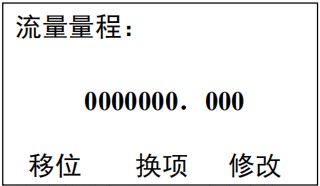

设置界面 7：流量量程,设置仪表的*大量程，对应电流输出 20mA 时的值。

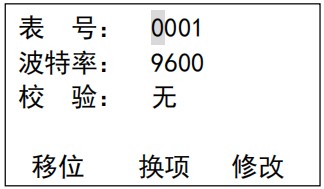

设置界面 8： 485 通讯相关设置，设置通讯时表地址和通讯模式。

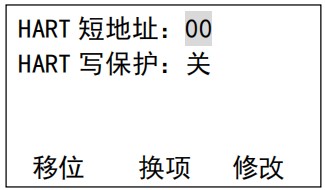

设置界面 9： HART 通讯相关设置，设置短地址和写保护模式。

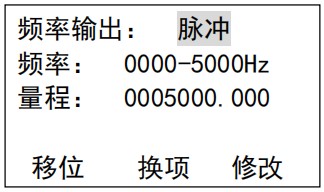

设置界面 10： 脉冲输出设置，有脉冲和当量可选择；当选择脉冲时要设置频率和量程，频率*大值为 5000，当选择当量时要设置当量系数，当量输出频率*大值为 1000。

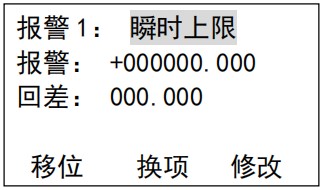

设置界面 11：报警 1 设置， 可瞬时上限，瞬时下限，温度上限，温度下限/无可选择。报警即设置报警输出的值，回差值是为了防止当前报警变量在上限报警大于到临界控制值附近时产生控制振荡，设置回差可将产生的振荡控制在充许范围内，但同是降低了控制精度。实际应用根据现场情况和经验设置此值。

设置界面 12：报警 2 设置， 可瞬时上限，瞬时下限，温度上限，温度下限/无可选择。报警即设置报警输出的值，回差值是为了防止当前报警变量在上限报警大于到临界控制值附近时产生控制振荡，设置回差可将产生的振荡控制在充许范围内，但同是降低了控制精度。实际应用根据现场情况和经验设置此值。

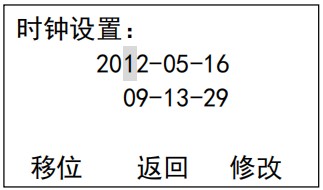

设置界面 13： 时钟设置，校准当前运行的日期和时间，此参数出厂时已校准，设置影响记录的保存和查询，在运行前务必确认是正确的当前日期，如错误将造成记录保存的混乱。

5.7 校准

校准选项设置仪表修正所需的一些参数，设置参数为工程师级参数，更改参数影响流量测量，非专业人员勿动。为了防止人为误操作，进入此选项需要检查密码，输入正确密码后，进入校准界面。

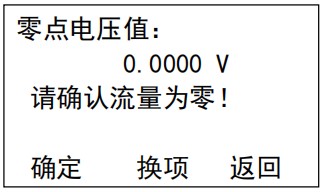

校准界面 1：零点电压值，此界面实时显示流量电压值，设置时务必确认管道内没有流量，并稳定大约半分钟以上的时间。

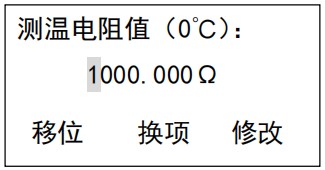

校准界面 2：测温电阻值，输入测温传感器的电阻值

校准界面 3：分段流速表，设置分段标定的流速和电压值， *大分段为 40，通过流量标定装置标定后，按照从小到大的顺序（* 0 段为零点，流速固定为零）将分段电压和流速依次输入。注意：如果 40 段没有全部使用，在*后标定段的下一段中，电压设定为 2V，流速和*后标定段的流速相同。

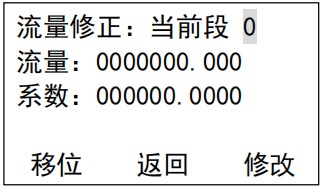

校准界面 4：分段流量二次修正， *多分 5 段。如果 5 段没有全部使用，在*后标定段的下一段中，流量输入为量程值，系数和上一段相同。如果不进行二次修正，将*一段和每二段的流量和系数同时置为零即可。

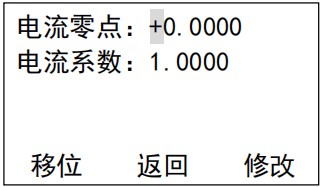

校准界面 5：电流输出校准，通过输入修正参数，调节电流的输出零点，注：修改此参数将关闭电流输出，如果和仪表相关联的系统正在使用电流输出运行，请不要设置此项。

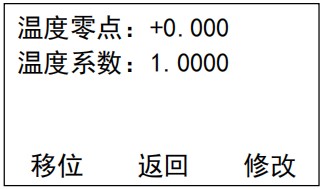

校准界面 6：温度输出校准，通过输入修正参数，修正由于电路本身所产生的误差，使温度的输出精度更高。

5.8 密码

通过此选项可分别修改清零、设置、校准的密码(清零、校准和设置密码的更改操作一致，这里只介绍设置密码的更改)，进入修改密码选择界面，选择要修改的项，进入后输入旧密码，然后在新密码项输入要修改的密码，按 F2 确认键，如果旧密码输入正确则提示修改成功，在下方提示修改成功并自动跳转到主界面，否则显示修改失败同时跳转到主界面。

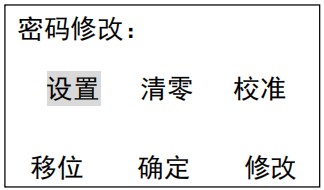

密码修改选择界面：通过移位键选择相应模块的密码设置。

密码修改界面：输入相应密码，如果正确，提示密码修改成功。否则跳转至主界面。

5.9 显示单位

瞬时单位: 瞬时或标况单位选择。

累积单位:累积流量单位选择。

温度单位: 温度单位选择。

显示单位选项可更改仪表运行时显示的单位，进入显示单位界面，标况流量如果选择为液体质量有 Nm3/h、Nm3/min 、L/h 、L/min、t/h、t/min 、kg/h 和kg/min 八个选项选择。选择相应的单位，按确认键后，主界面将以设置显示单位进行数值显示。
