烟气流量计技术性能及选型指南
点击次数：1765 发布时间：2020-11-06 09:20:04
三、技术性能及选型指南
3.1 执行标准
JJG198-1994《速度式流量计》计量检定规程
3.2 精准度等级
在规定的流量范围内和工作条件下流量计的精确度等级为 1.0 级和 1.5 级。

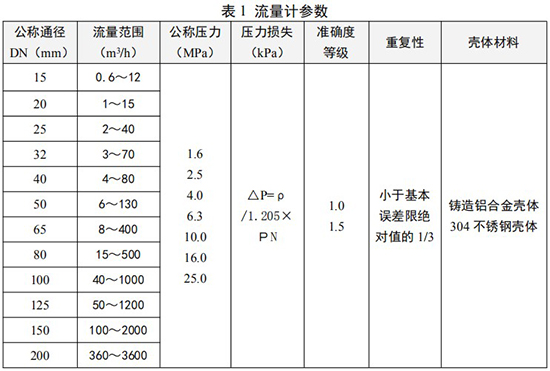

3.3 流量计参数
注：准确度：为温度、压力修正后的系统精度
3.4 标准状态条件
P=101.325KPa，T=293.15K
3.5 使用环境条件
环境温度：-30℃～+65℃
相对湿度：5%～95%
介质温度：-20℃～+80℃
大气压力：86KPa～106KPa
3.6 工作电源及信号输出
3.6.1 工作电源
A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA 输出、脉冲输出、报警输出、RS-485 等；
B．内电源：1 组 3.6V 锂电池（ER26500），当电压低于 3.0V 时，出现欠压指示。
3.6.2 整机功耗
A．外电源：<2W;
B．内电源：平均功耗 1mW，可连续使用两年以上。
3.6.3 脉冲输出方式
工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；
定标脉冲信号，与 IC 卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤1000Hz。
定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。
3.6.4 RS-485 通信（光电隔离），可实现以下功能：
A．采用 RS-485 接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；
B．由 RS-485 接口与 HW-Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带 15 台流量计；
C．由 RS-485 接口与 HW-Ⅱ数据采集器配套，可组成宽带网络通信系统，由 INTERNET 传输数据，一台数据采集器可带 8 台流量计。
3.6.5 4～20mA 标准电流信号（光电隔离）
与标准体积流量成正比，4mA 对应 0 m3/h， 20 mA 对应*大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。
3.6.6 控制信号输出
A.下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流 50mA；
B.上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流 50mA；
C.关阀报警输出（BC 端，IC 卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
D.电池欠压报警输出（BL 端，IC 卡控制器用）：逻辑门电路输出，正常输出低电平，幅 度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
3.7 现场显示功能
A.积算仪显示面板上实时显示工况（或标况）下的温度、压力、瞬时流量、累计流量；
B.报警功能：流量上下限、温度上下限、压力上下限报警，报警方式：字符闪烁。
3.8 防爆型式与等级
隔爆型：其防爆标志为 ExdIIBT4、ExdIICT4-T6(不含乙炔）；
本安型：其防爆标志为 ExiaIICT4
3.9 防护等级
IP65
3.10 压力损失
流量计实际压力损失计算公式如下：
式中：
ΔP1--流量计实际压力损失（KPa）；
ρ--被测介质密度(kg/m3);

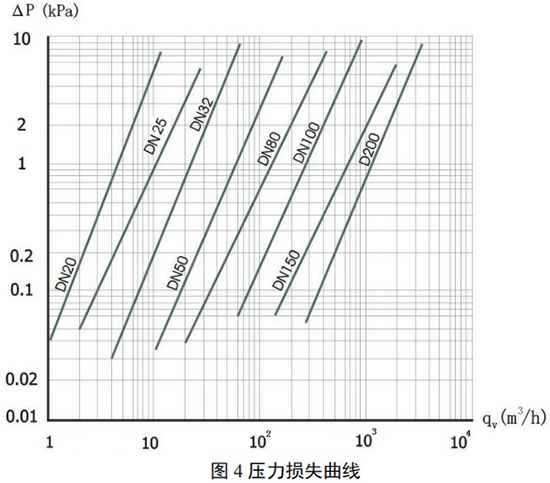

ΔP--介质为干空气时流量计的压力损失（KPa）。其特性曲线见图 4
3.11 电器接口
内螺纹 M20*1.5
3.12 选型指南
3.12.1 选型条件
用户订货时应根据管道公称压力、*高工作压力、工作温度、流量范围、环境条件等选择合适的流量计型号和规格。
3.12.2 合理选型
A、用户提供的被测流量为工况流量时，可直接依据表 2 选取相应通径的流量计；
B、用户提供的被测流量为标况流量时，应将标况流量换算为工况流量，选取相应通径的流量计。
换算公式：
