压缩空气管径与流量表的种类和适用范围
压缩空气管径与流量表产品特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
5、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、输出信号：a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
7、电源电压：+24vdc(需要信号输出时提供)。
8、介质温度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;
压缩空气管径与流量表参数
1、产品名称：涡街流量计
2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量
3、管径(DN) ：DN15～DN300mm至更大
4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
5、工况温度：-20～+80℃（需更高温度请与工厂联系）
6、测量精度：±1.5%FS
7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、壳体材质：碳钢；不锈钢；
9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；
10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
11、防护等级：IP65；IP67
12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
16、特殊连接：螺纹式；对夹式；
压缩空气管径与流量表流量范围
1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
注：表中(300)～(1000)口径为插入式

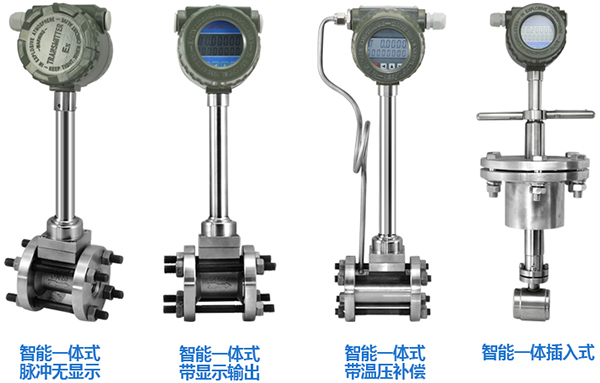

压缩空气管径与流量表产品型谱
压缩空气管径与流量表的安装要求
1． LUGB 系列满管型压电式涡街流量仪表
2． LUGB 系列插入型压电式涡街流量仪表
3． LUGE 系列满管型电容式涡街流量仪表
4． LUGE 系列插入型电容式涡街流量仪表
5． LUGB/E 系列电池供电型涡街流量仪表
6． 潜水型/分体型涡街流量仪表（协议订货）
7． 多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示
8． 智能流量积算仪，数码管显示
LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
压缩空气管径与流量表产品特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
5、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、输出信号：a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
7、电源电压：+24vdc(需要信号输出时提供)。
8、介质温度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;
压缩空气管径与流量表参数
1、产品名称：涡街流量计
2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量
3、管径(DN) ：DN15～DN300mm至更大
4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
5、工况温度：-20～+80℃（需更高温度请与工厂联系）
6、测量精度：±1.5%FS
7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、壳体材质：碳钢；不锈钢；
9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；
10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
11、防护等级：IP65；IP67
12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
16、特殊连接：螺纹式；对夹式；
压缩空气管径与流量表流量范围
1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
| 仪表口径(mm) | 液体 | 气体 | ||
| 测量范围(m3/h) | 输出频率范(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | |
| 15 | 0.4～4 | 40～400 | 2.8～12 | 278～1190 |
| 20 | 0.7～7 | 26～260 | 6～30 | 226～1130 |
| 25 | 1～10 | 21～210 | 8.8～55 | 190～1140 |
| 32 | 1.5～15 | 15～150 | 15～140 | 126～1036 |
| 40 | 2.5～25 | 13～130 | 25～205 | 140～1040 |
| 50 | 3.5～45 | 9～190 | 35～350 | 94～1020 |
| 65 | 5.5～75 | 6.7～91 | 60～600 | 73～730 |
| 80 | 8.5～110 | 4.1～82 | 86～860 | 55～690 |
| 100 | 16～180 | 4.7～69 | 130～1300 | 42～536 |
| 125 | 25～270 | 4.3～49 | 220～2200 | 38～380 |
| 150 | 35～350 | 2.8～43 | 350～4000 | 33～330 |
| 200 | 65～650 | 2～31 | 560～8000 | 22～315 |
| 250 | 95～950 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 150～1500 | 1.2～24 | 1360～18000 | 16～213 |
| -300 | 150～1500 | 5.5～87 | 1560～15600 | 85～880 |
| -400 | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
| -500 | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| -600 | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| -800 | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
| -1000 | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
| >(1000) | 协议 | 协议 | ||
压缩空气管径与流量表产品型谱
| 代号 | 通径 | 流量范围㎡/h | ||||||
| LU-25 | DN25 | 1~10(液体) | 25~60（气体） | 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 | ||||
| LU-32 | DN32 | 1.5~18(液体) | 15~150（气体） | |||||
| LU-40 | DN40 | 2.2~27(液体) | 22.6~150（气体） | |||||
| LU-50 | DN50 | 4~55(液体) | 35~350（气体） | |||||
| LU-80 | DN80 | 9~135(液体) | 90~900（气体） | |||||
| LU-100 | DN100 | 14~200(液体) | 140~1400（气体） | |||||
| LU-150 | DN150 | 32~480(液体) | 300~3000（气体） | |||||
| LU-200 | DN200 | 56~800(液体) | 550~5500（气体） | |||||
| 代号 | 功能1 | |||||||
| N | 无温压补偿 | |||||||
| Y | 有温压补偿 | |||||||
| 代号 | 输出型号 | |||||||
| F1 | 4-20mA输出（二线制） | |||||||
| F2 | 4-20mA输出（三线制） | |||||||
| F3 | RS485通讯接口 | |||||||
| 代号 | 被测介质 | |||||||
| J1 | 液体 | |||||||
| J2 | 气体 | |||||||
| J3 | 蒸汽 | |||||||
| 代号 | 连接方式 | |||||||
| L1 | 法兰卡装式 | |||||||
| L2 | 法兰连接式 | |||||||
| 代号 | 功能2 | |||||||
| E1 | 1.0级 | |||||||
| E2 | 1.5级 | |||||||
| T1 | 常温 | |||||||
| T2 | 高温 | |||||||
| T3 | 蒸汽 | |||||||
| P1 | 1.6MPa | |||||||
| P2 | 2.5MPa | |||||||
| P3 | 4.0MPa | |||||||
| D1 | 内部3.6V供电 | |||||||
| D2 | DC24V供电 | |||||||
| B1 | 不锈钢 | |||||||
| B2 | 碳钢 | |||||||
压缩空气管径与流量表的安装要求
仪表的安装设计
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一） 安装环境要求：
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表*好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成 U 形，避免水顺着电缆线进入放大器壳内。
6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二） 仪表管道安装要求：
1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。
2．上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db
3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1-2mm

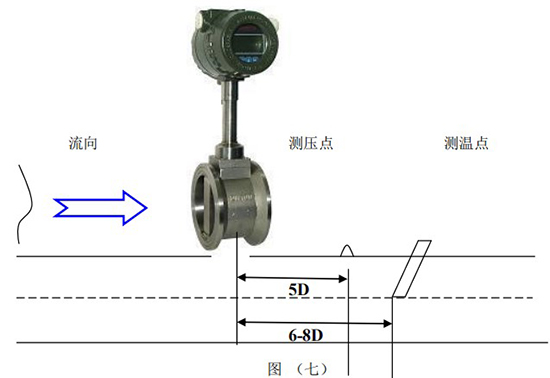

4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游 3-5D处，测温孔应设置在下游 6-8D 处，见图（七）。D 为仪表工称口径，单位：mm
5．仪表在在管道上可以水平、垂直或倾斜安装。
6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a 所示
7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处如图（四）b 所示
8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过 70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
（三） 仪表的安装外形尺寸：见图（五）、图（六）
（四）插入式涡街流量仪表安装步骤：
1．在管道上用气焊开一个略小于φ 100mm 的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利
2．在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
3．将球阀及传感器安装在焊接好的发兰上。
4．调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。
5．均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6．检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤 5、6。
(五)压力变送器和 Pt100 安装示意图
