法兰式涡街流量计的组成及工作原理与程序安装使用说明
点击次数：2033 发布时间：2021-01-06 11:34:41
摘要：介绍了河南省计量科学研究院对法兰式涡街流量计进行升级改造后的测控系统，包括容积法检定和质量法检定，整个检定过程由电脑控制，减少了工作强度，提高了工作效率。
我院承担中国石油河南省销售分公司油库流量计检定任务，由于原油库流量计均为上装式发油、容积式检定，我院原来的法兰式涡街流量计无法对其流量计进行检定。为加强对油库流量计的监督管理，特对法兰式涡街流量计进行升级改造，新建油库流量计均为下装式发油，且管输成品油交接方式均为质量流量计交接。升级完成后法兰式涡街流量计可以同时兼顾容积法和称量法两种检定方式。
１法兰式涡街流量计的组成及工作原理
１．１装置组成
１）检定用车辆：经过改装的厢式货车。
２）２０００Ｌ金属罐：直接固定在厢式货车里，连带液位自动读数装置。
３）称重传感器：固定在２０００Ｌ金属罐下面厢式货车底部。
４）笔记本电脑：内装控制系统。
５）防爆回油泵：用于把２０００Ｌ金属罐里的油抽回到储油罐里。
１．２工作原理
本装置采用容积法和称重法相结合的工作原理。对于质量流量计，采用称量法直接比较，确定流量计的误差。上装放油阀防溢出控制系统，采用液位动态监视，一旦超过容器安全液位高度，即可切断发油动力。在运输防震或非测量状态时，对秤进行与称重容器的脱离操作，保证称重的可靠性。在称重状态时，需要对枰进行调平和清零，此部分采用动态水平的方式进行，即以水平位一致的方法调整称重平台。工作原理如图１所示。
２程序安装
本程序无需安装，只需要备份ＯｉｌＴｍｄｄＷ目录即可。使用时，需安装ＣＪ２０００虚拟串口驱动。点击后会弹出如图２所示的窗口，选择“安装虚拟串口驱动”，进行安装。
3.程序的使用说明
３．１启动程序
选择想要检测的油库信息，录人相应的客户信息，见图３。如果地衣次测，可以使用添加按钮将新油库追加到系统中。也可以使用删除按钮，删除某油库信息。
３．２数据录入
如果是地衣次检定，需要录人数据，点击“录人数据”按钮，进人数据录入界面，见图３。输人完成后，点击保存按钮，保存结果，然后返回菜单。
３．３检定
１）返回菜单后，进行检定。点击“检定”按钮，进人检定界面。
２）设备上电按下左上角电源按钮后，设备上电（蓝色表示开启，黑色表示关闭）。上电后，请双击电脑右下角的“虚拟串口管理程序”，确认设备连接状态。
３）连接设备上电成功后，点击左上角的“连接设备”按钮，设备正常启动并运转。
４）参数设定设备正常连接后，可以进行点击左上角菜单“其他功能”里的“参数设定”，如图４所示。此时可以通过勾选“显示１”￣“显示４”，来决定界面的隐藏和显示
５）检定流程
ａ．点击电动缸上电按钮，自动或手动将电动缸上升到好高点；
ｂ．点击“获取水平值”按钮，获取当前水平值，如果水平值不理想，可以点击“自动调水平”按钮，来改变电动缸水平状态（注：自动调水平的范围是±１．２°）；
ｃ．获取环境数据，界面右上角蓝色字体都能点击，点击后获取相应的数据；
ｄ．点击“取油温”按钮，获取当前罐内介质的温度；
ｅ．质量法检定：在右上角选择质量法，然后输人发油量质量值，点击右下角“检定按钮”；
ｆ．容积法检定：在右上角选择容积法，然后输人发油量容积值，点击右下角“检定按钮”；
ｇ．点击“录人数据按钮”，将检定结果保存于Ｅｘｃｅｌ表格。检定流程见图５。由电脑自动生成的原始记录可以直接打印出来，作为技术档案存档。
4.试验记录

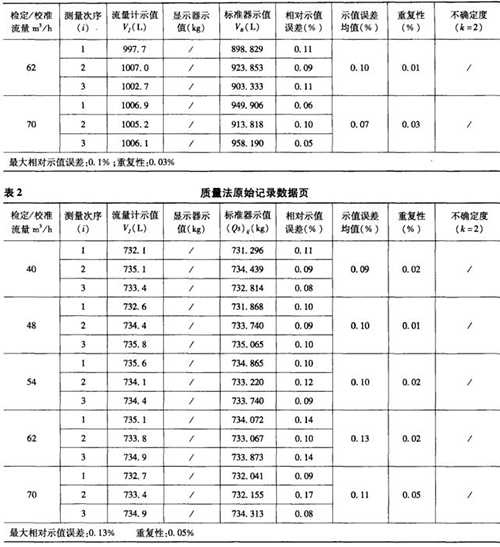

表１是用容积法现场检测流量计后，电脑自动生成的原始记录数据页部分，表２是用质量法现场检测流量计后，电脑自动生成的原始记录数据页部分。
５结束语
从多次的实验中可以明显的看出，经过改造的法兰式涡街流量计具有操作简单、方便、可靠、精度高等特点，既可以用容积法又可以用质量法检定流量计，同时能满足上、下发油平台检定的需要。
