氩气流量计在稠油 SAGD 开采中的应用研究
点击次数：1896 发布时间：2021-01-08 05:30:19
摘要 ：传统标准孔板流量计应用广泛，但存在很多不足。*先通过对标准孔板氩气流量计在现场应用的误差分析，找到对测量结果影响较大的影响因素。然后经过长期室内及现场试验，研制出耐磨、自清洁的锥形孔板，该设备结构弥补了传统孔板流量计的不足。锥型孔板流量计在稠油 SAGD 的现场应用统计数据显示，改进后的锥形氩气流量计能够准确的计量蒸汽流量和干度，测量误差大幅缩小，能够较好的适应 SAGD 高干度蒸汽计量的要求。
1 蒸汽计量的发展概况
流量计的类型有很多，适合蒸汽计量应用的流量计有孔板流量计、透平流量计（包括旁通流量计）、变面积流量计、弹簧负载变面积流量计、直接在线（DIVA）变面积流量计、毕托管流量计、涡街流量计，每一种流量计都有自身的优缺点，目前，测量蒸汽流量的仪表主要有涡轮流量计、差压式（孔板、均速管、弯管）流量计、分流旋翼式流量计等。
2 标准孔板氩气流量计应用评价
2.1 设备本身的影响
（1）流出系数 C。流出系数 C 是表征孔板节流装置特性的主要参数，是雷诺数 Re 和 β 的函数。流出系数C随着流量的增大而减小，实际流量越小于刻度流量，则 C 引起的流量误差会越大。相关文献计算得出，C 的变化范围为 ±0.0197%%~±0.1791%，其对计量结果带来的误差很小。
（2）蒸汽膨胀系数。差压式流量计产生一定的差压，在节流件的下游静压降低，因而出现流束膨胀，流束的这种膨胀使得节流装置的输出（差压）-输入（流量）关系产生同不可压缩流体之间的偏差，从而带来计量误差。膨胀系数 的百分误差为）±4）%。实际生产测得的压差一般在 70~80 kPa 范围内，静压在 8 MPa 左右。可计算出 的误差约为 0.04%，该误差可以忽略不计。
（3）密度。在其他参数不变情况下，蒸气的流量与其密度的平方根成正比关系。从报表数据上得出，注气压力绝大部分分布在 5~8 MPa 之间。运用回归方程可计算出注气压力 5 MPa 和 8 MPa 时注入蒸汽密度分别为 25.39 kg/m 3 和 42.58 kg/m 3 ，进而得到误差*值可达13.6%~29.5%，是蒸汽计量误差的主要来源之一。
（4）孔板内径 d 和管径 D。在计量水蒸气流量时，实际工况下的温度与设计工况温度的偏差会导致 d 的变化，从而带来计量误差，温度偏差越大，则 d 的变化越大，产生的计量误差也越大。以孔板材料 1Crl8Ni9Ti 为例，a=17.2×10 -6 /℃，SAGD 实际工作温度为 270~300 ℃。则计算 d 带来的相对误差*值为 0.052%~0.1%，可忽略不计。
2.2 工作状态的影响
标准孔板在实际工作过程中，被测量介质的各种参数（如温度、压力、密度、粘度等）与标准孔板的额定数值有所不同。如在常温附近时，若被测量介质为蒸汽，温度每变化 10 ℃，蒸汽的密度则变化 3% 左右 ；在 1个大气压下，被测蒸汽压力每变化 10 Pa，密度则变化10% 左右。所以在用标准孔板测量蒸汽时，必须考虑蒸汽温度和压力的变化，进行适当的修正。
3 改进的锥型孔板流量计
3.1 锥型孔板流量计特点
为提高计量的准确性，对 SAGD 实验区经过长期室内及现场试验，研制出耐磨、自清洁的锥形孔板，确定了孔板噪声法在蒸汽干度、含赃物凝析天然气、含液煤层气中的应用，解决了标准节流元件测量的原有问题。该结构与标准孔板相比具有压损小、自清洁、抗磨损功能，节流件上、下游不会出现液相累积，避免了液相断续通过节流件而导致很大附加阻力和差压波动，影响测量精度。独特的锥型孔板结构和厚度的增加能有效避免孔板挠曲及气体冲刷（图 1）。
3.2 稠油现场应用分析

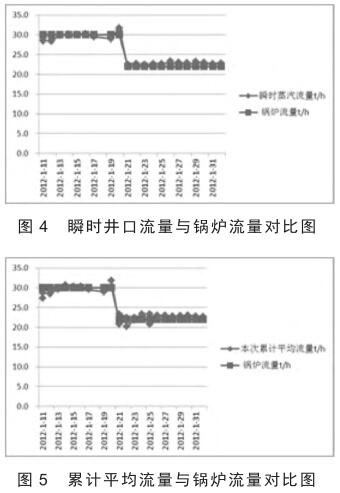

根据锥型孔板流量计在稠油 SAGD 的应用数据，将瞬时蒸汽流量与累计平均流量、瞬时干度与累计平均干度、瞬时蒸汽流量与锅炉流量、累计平均流量与锅炉流量、瞬时干度与锅炉干度、累计平均干度与锅炉干度、瞬时流量误差与累计流量误差、瞬时干度误差与累计平均干度误差绘成散点图（图 2 - 图 5）。
从绘制的散点曲线图中可以看出，流量计的瞬时流量、瞬时干度基本能够代表累计流量和累计干度，二者之间误差较小 ；瞬时流量与累计流量曲线均与锅炉流量曲线一致 ；瞬时干度与累计平均干度曲线稍低于锅炉干度，瞬时流量对比误差与本次累计流量对比误差曲线趋势一致，瞬时干度对比误差与本次累计平均干度误差图曲线趋势一致。将瞬时值对比能够代表累计值对比，二者平均误差在 0.3%，大部分误差在 3% ；单井累加流量值与锅炉流量累加值平均误差在 2% 以内，且分布较稳定，没有大的波动 ；单井干度平均值与锅炉干度平均值误差在 8% 以内。说明现场安装的氩气流量计能够准确的计量蒸汽流量和干度，能够较好的适应 SAGD 高干度蒸汽计量的要求。
4 结论
（1）传统标准孔板流量计应用广泛，但存在很多不足，经改进的锥型孔板则弥补了传统孔板流量计的不足。
（2）稠油 SAGD 单井蒸汽计量总和与锅炉计量值之间存在一定误差，从数值上看，两者之间相差 0~31.7 t 不等。从误差率来分析，两者之间的误差率在 0~9.8% 之间波动，但是经过平均取值后其误差率已降至为 0。
（3）锥型孔板流量计在稠油 SAGD 的现场应用数据表明，瞬时值对比能够代表累计值对比，二者平均误差在 0.3%，大部分误差在 3% ；单井累加流量值与锅炉流量累加值平均误差在 2% 以内 ；单井干度平均值与锅炉干度平均值误差在 8% 以内。说明现场安装的氩气流量计能够准确的计量蒸汽流量和干度，能够较好适应SAGD 高干度蒸汽计量的要求。
