污泥计量表测量水煤浆流量不稳定原因分析

点击次数：1793 发布时间：2021-01-03 08:17:33

污泥计量表是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于3μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。特别设计了带背光宽屏的中.英文液晶显示器，功能齐全实用、显示直观、操作使用方便，在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
水煤浆是一种由55%～65%的煤粉、34%～43%的水和1%的化学添加剂，经过一定的工艺加工而成的固液混合物，既可作为燃料代替油、气和煤用于发电站锅炉、工业锅炉和工业窑炉，缓解石油短缺的能源安全问题，又可作为制备合成气的原料，通过气化生成CO、CO2和H2等气体，作为工艺过程中的反应气。水煤浆在生产过程中使用煤浆泵输送，在生产时，煤浆泵工作在额定转速下，所以，水煤浆的流速基本保持不变。但是，水煤浆是一种非牛顿流体，并且存在固体颗粒的沉淀，加上流速低，所以，可能会导致煤浆泵堵塞，使煤浆泵出口压力大幅跳动，引起水煤浆流速出现大幅波动，影响正常生产。因此，为了保证产品质量和生产安全，需要监测管道内水煤浆的流速，以及时发现煤浆泵的异常。污泥计量表测量管内不存在阻碍流体的部件，且受密度、粘度影响较小，适宜测量这类高浓度的固液混合物，是水煤浆计量的*选方案。但是，随着水煤浆应用范围扩大，煤质开始发生变化，主要表现为煤的灰分变高，导致只有*少数国外**厂家的污泥计量表可以实现水煤浆流量的稳定测量，但是，价格非常昂贵，是国产品*的7～8倍，且没有披露技术细节，而多数国外品*和国内生产的污泥计量表，在管道内水煤浆流量稳定时，都出现了测量结果波动大，甚至测量结果回零的情况，这会导致系统跳车停产事故。因此，解决浆液型污泥计量表测量水煤浆时波动较大的问题，不仅能大大减少国内煤化工企业的生产成本，还是保证安全生产的关键。某国外**厂家的污泥计量表通过选用耐冲刷，耐磨损的增强聚四氟乙烯作为衬里材料、低噪音电*以及抗噪音转换器来降低测量流量的波动。目前，国内外对污泥计量表测量类似纸浆的浆液流量在信号处理方面进行过一定的研究，但是，均没有关于水煤浆测量信号处理方面的参考文献。
针对污泥计量表测量水煤浆时出现较大波动、甚至回零的问题，本文采集现场污泥计量表输出的水煤浆信号;在时域和频域对信号进行分析，找出了污泥计量表不能稳定测量水煤浆流量的原因;根据水煤浆信号特征，提出了基于励磁频率高次谐波分析的煤浆流量计信号处理方法;在基于DSP的污泥计量表变送器上实时实现该算法，进行现场验证。实验结果表明，测量结果较稳定，验证了所提出的算法的有效性。
1、数据采集分析
1.1现场实验
针对污泥计量表测量水煤浆时出现较大波动，甚至回零这一问题，特去某煤化工企业甲醇分公司进行现场数据采集。该公司所使用的对置式四喷嘴气化有4个喷嘴，喷嘴管道口径为125mm，管中水煤浆流量基本稳定在19m³/h(流速约为0.48m/s)。每条喷嘴煤浆线上安装了3台污泥计量表，每台污泥计量表由传感器和变送器两部分组成。选择其中1条水煤浆管线上的1台污泥计量表进行数据采集，因为该台污泥计量表测量结果波动大，甚至出现回零的现象。将课题组研制的基于DSP的电磁流量变送器的信号线和励磁线接到该电磁流量传感器的电*和励磁线圈上，组合成完整的污泥计量表，进行水煤浆数据采集。使用的电磁流量变送器是以TI公司DSP芯片TMS320F28335为核心，采用高频励磁方案，其硬件主要包括励磁控制系统和信号采集处理系统，具体的模块有励磁驱动模块、信号调理采集模块、信号处理控制模块、人机接口模块、通信模块及电源管理模块。信号调理采集模块中的调理电路对一次仪表输出的信号进行放大和滤波，截止频率是2kHz，放大倍数约为230倍。通过NI公司USB－6216型号的数据采集卡进行数据采集，把调理电路的输出端连接到数据采集卡的一个差分输入端，并设置数据采集卡工作在差分的测量模式，设置采集卡的采样频率为10kHz。采集多组水煤浆信号数据，每组数据的时间长度为5min。
1.2数据分析

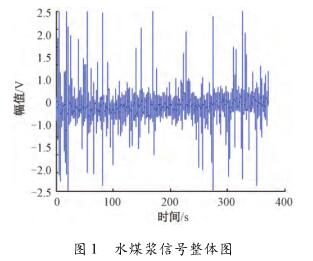

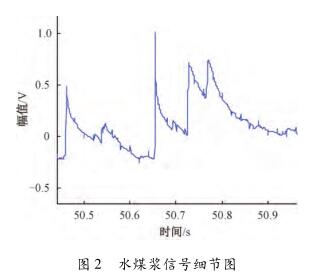

现场采集了25Hz方波励磁下的水煤浆信号，发现水煤浆信号的幅值非常大，甚至接近AD的量程上限，如图1所示。水煤浆信号主要由感应电动势信号和电*噪声组成。其中，感应电动势信号是由导电液体切割磁场产生的，其幅值和相同流量下介质为水的感应电动势幅值相同，仅约为数十毫伏。这是因为污泥计量表不受被测导电介质的温度、粘度、密度以及导电率的影响，只要经过水标定后，就可以用来测量其他导电液体的流量。电*噪声是水煤浆中的固体颗粒划过电*而引起的信号跳变，也称为浆液噪声，具有强非平稳性、随机性，频域具有近似1/f的特性。水煤浆信号中的浆液噪声幅值非常大，峰峰值可达数伏，远远高于与流量相关的感应电动势信号，如图2所示。这给流量信号的提取造成了*大的困难。

采用方波励磁的污泥计量表，其传感器输出的与流量相关的感应电动势信号的波形也类似于方波。针对与流量相关的感应电动势信号f(t)的特点，可知其是由基波和奇次谐波叠加而成的。对于一个给定单峰值为Em的矩形波信号，其傅里叶展开为：

式中：g(t) 表示浆液信号的幅值，特点为随机跳变的信号，波动比较大，f表示频率。浆液噪声在低频段幅值比较大，随着频率的增加，浆液噪声的幅值在减小。那么，传感器输出的信号s(t) 形式为：

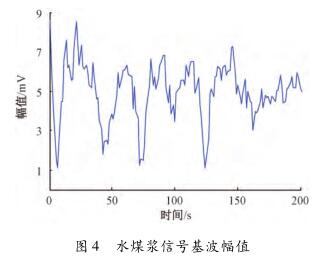

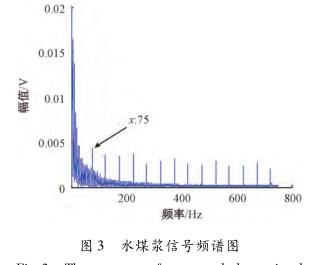

在传感器输出的信号中只有与流量相关的感应电动势信号才是有用信号，被用来计算流量。而提取感应电动势信号就需要包含频率等于fe，3fe，5fe，等频率点的信号。但是，从水煤浆信号的频谱图可以看出，浆液噪声频带较宽，在频率点fe处的幅值较大，甚至将基波淹没，如图3所示。选择一组采集的水煤浆信号，把其等分成数段，利用MATLAB计算每段数据在基波处的幅值并提取保存在一个数组中，使用绘图工具画出来，如图4所示。可见，基波幅值在1～9mV波动，波动较大，而基波幅值在感应电动势信号中所占的比重又*大，所以，必然导致计算出的流量波动剧烈，出现测量不稳定的问题。从图3水煤浆信号的频谱图中还可以看出，随着频率的递增，水煤浆信号中的浆液噪声逐渐衰减，使高次谐波开始凸显。由式(1)可知，高次谐波的幅值也是与流量成线性关系的，因此，可以通过提取高次谐波计算流量，有效地避开浆液噪声的干扰，得到比较稳定的测量结果。

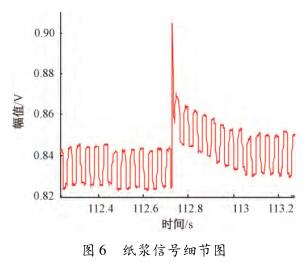

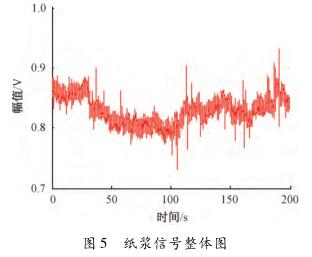

为了进一步研究水煤浆信号的特点，将其与纸浆信号进行对比。通过分析课题组采集的25Hz矩形波励磁下的纸浆信号发现，在同样流速下，测量介质为纸浆时，传感器输出信号经调理放大后能明显看到与流量相关的感应电动势信号，且其浆液干扰仅为数十毫伏，要远小于水煤浆信号中的浆液干扰，如图5所示。对图5所示的纸浆信号进行局部放大，得到如图6所示的信号。可见，纸浆信号中的浆液干扰持续的时间也远小于水煤浆信号中的浆液干扰，且频率较低。

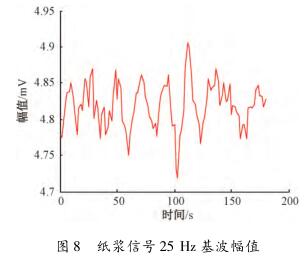

在频域中对纸浆信号观察时发现，纸浆信号的浆液噪声频带在零频率点附近，距离流量信号基波频率点较远，对基波幅值和各奇次谐波幅值基本没有影响，纸浆信号在频域中的图形如图7所示。选择一组采集的纸浆信号，把其等分成数段，利用MATLAB计算每段数据在基波处的幅值并提取保存在一个数组中，使用绘图工具画出来，如图8所示。可见，基波幅值在4.7～4.95mV变化，波动较小。因此，提取到的与流量相关的感应电动势信号幅值会比较稳定。
