排水流量计,排水口水流量计

排水流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。仪表结构简单、可靠，无可动部件，工作寿命长。无截流阻流部件，不存在压力损失和流体堵塞现象。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电*材料的不同组合可适应不同介质的需要。

排水流量计产品特点
1、传感器*重要的部件－线圈作*优化的设计，并通过*严格的实流试验，切实保证产品的测量精度
2、信号电*作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度
3、线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度
4、传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的*主要的生产工艺），特别是安装线圈后的*后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤
5、采用接地电*结构，形成一个平衡电*平面，保证整个测量平均速度的过程都被限制在平衡电*平面之内进行，能很好的消除电气噪声干扰，提供精确的测量结果
6、采用定制的双层屏蔽电缆
7、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低
8、特殊介质测量（如浆液）采用高频励磁，消除杂波干扰
9、采用16位嵌入式微处理器，运算速度快，精度高
10、全数字处理，抗干扰能力强，测量可靠，精度高
11、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
12、用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高
13、高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等
14、菜单操作，使用方便，操作简单，易学易懂
15、双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16、具有自检与自诊断功能，并在屏幕上显示
17、独特的防雷设计

排水流量计的主要技术数据

口径	DN15~2400mm
介质	导电性液体
衬里	氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
流速	≤15m/s
励磁方式	方波励磁
电*材料	不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
额定压力	0.6MPa、1.0MPa、1.6MPa、4.0MPa
介质温度	氯丁橡胶：-10~60℃            聚氨酯橡胶：-10~40℃ 聚四氟乙烯(F4)：-10~120℃     聚全氟乙丙烯(F46)：-10~150℃
介质电导率	>5μs/cm
准确度等级	±1.0%   ±0.5%  ±0.2%
输出信号	4~20mA电流，脉冲频率，上下限报警
通讯	RS485/RS232(可选)
防护等级	IP65、IP67、IP68
防爆等级	ExdⅡCT3-CT6
电缆接口	M18*1.5
环境条件	环境温度：-10~50℃  相对湿度：5%~90%  环境电磁场：≤400A/m
供电电源	85~250VAC   20~36VDC    3.6V电池供电


排水流量计口径流量范围表

口径mm	流量范围m3/h	口径mm	流量范围m3/h
φ15	0.0636~6.36	φ450	57.23～5722.65
φ20	0.11～11.30	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～1762.5	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

1、实际*高工作压力必须小于流量计的额定工作压力。
2、*高工作温度和*低温度必须符合流量计规定的温度要求。
3、确定是否有负压情况存在。
您可以根据上表中的流量选择相应的流量计，若所选择的流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
4、若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
5、从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
6、测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电*地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。

排水流量计安装地点的选择
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3)应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修，活动方便的地方
5) 流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。

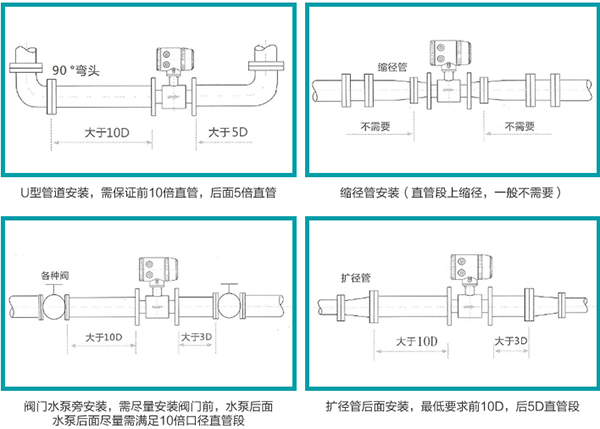

如何在管道上安装：
应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处；
应安装在管道上上升处；
在开口排放管道安装，应安装在管道的较低处；
若管道落差超过5m时，在传感器的下游安装排气阀；
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；


排水流量计衬里的选择
1、衬里材料：聚四氟乙烯（F4）
   主要性能：是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。
   *高介质温度—体型：70℃
   *高介质温度分离型：100℃ 150℃ （需特殊订货）
   适用范围：1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料：聚全氟乙丙烯（F46）
   主要性能：同F4，耐磨性、抗负压能力高于F4。
   *高介质温度—体型：70℃
   *高介质温度分离型：100℃ 150℃ （需特殊订货）
   适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料：聚氟合乙烯（Fs）
   主要性能：适用温度上限较聚四氟乙烯低，但成本也较低。
   *高介质温度—体型：70℃
   *高介质温度分离型：80℃
   适用范围：
4、衬里材料：聚氯丁橡胶
   主要性能：1、有*好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
   *高介质温度—体型：70℃
   *高介质温度分离型：80℃ 120℃ （需特殊订货）
   适用范围：水、污水、弱磨损性的泥浆矿浆。
5、衬里材料：聚氨酯橡胶
   主要性能：1、耐磨性能*强。2、耐腐蚀性能较差。
   *高介质温度—体型：70℃
   *高介质温度分离型：80℃
   适用范围：中性强磨损的矿浆、煤浆、泥浆。

排水流量计电*的选择
1、电*材料：不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
2、电*材料：哈氏合金B
   耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
3、电*材料：哈氏合金C
   耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电*材料：钛
   耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。
5、电*材料：钽
   耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的                   腐蚀。在碱中刁；耐蚀。
6、电*材料：铂／钛合金
   耐蚀及耐磨性能：几乎能耐——切化学介质，但不适用于王水和铵盐。
7、电*材料：不锈钢涂覆碳化钨
   耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质。
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

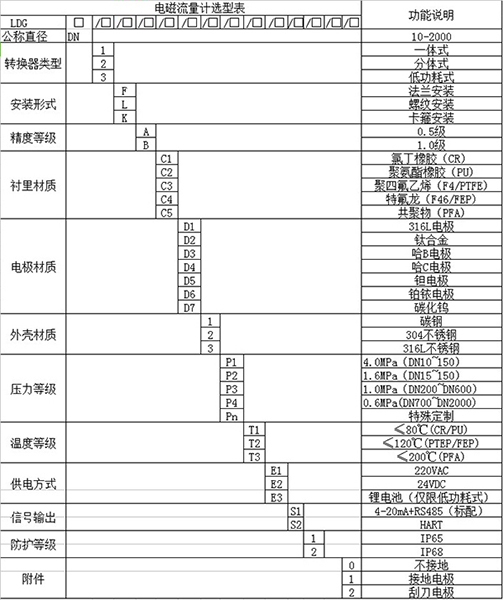

排水流量计型谱
