关于甲醇流量计的主要特点和结构类型分析

点击次数：1626 发布时间：2020-11-04 07:50:25

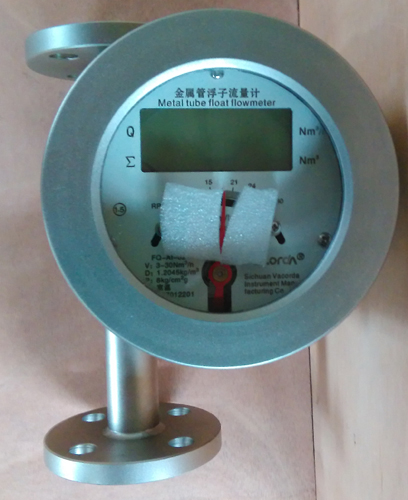

全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
1．1　主要特点
(1)坚固、简洁、可靠，维护量小、寿命长。
(2)模块化、智能化，指示器设计。
(3)对于下游直管段要求不高。
(4)有较宽的流量范围度10：1。
(5)短行程、小型结构设计。
(6)通过HART实现软输出，显示瞬时与累计流量，开关信号输出，介质参数现场设置与调整，现场现性补偿。
(7)介质粘度、密度、温度、压力多级修正。
(8)有就地型、远传型、夹套型、防爆、耐腐型、卫生型等多种形式。
(9)可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统。
(10)低压力损失设计。
(12)垂直、水平、各种安装方式更适合不同使用场合。
(13)全金属结构，适于高温、高压和强腐蚀性介质。
(14)可用于易燃、易爆危险场合。
1．2　结构类型
甲醇流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。被测流体从下向上经过锥管和浮子形成的环隙时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。
依据测量环境即可垂直安装也可水平安装等多种安装形式。
(1)高温型结构
高温结构型是用于介质温度过高而需要对测量管采取保温隔热措施的介质的流量测量。高温型结构是加大了测量管与指示器之间的距离来增加散热、增加隔热材料厚度，保证指示器在允许的环境温度范围内工作。就地型甲醇流量计可以测量温度达400℃的介质的流量。(2)带阻尼器装置的结构阻尼器结构型用于流量计入口流量(压力)不稳定时的介质流量测量，特别是对于气体的测量。(3)夹套型结构夹套型结构用于对需要伴热或冷却(如高粘度和易结晶)的介质的流量测量。在夹套中通过加热或冷却介质，使低沸点、低凝固点流体不汽化和不结晶。伴热介质的导入和导出连接，标准型要用HG20594-97DN15PN1．6法兰，其它的法兰规格连接可与生产厂标明，夹套的压力等级为1．6MPa。
1．3　类型选择
转子流量计主要用于测量单相液体或气体，液体中含有微粒固体或气体中含有液滴时通常不适用。因为浮子在液流中附着微粒或微小气泡均会影响测量值。
如需要远传输出信号作总量积算或流量控制，一般选用远传输出的甲醇流量计。如环境气氛有防爆要求而现场又有控制仪表用气源，则优先考虑远传金属浮子流量计，若选用远传仪表则必须是防爆型。
测量不透明液体时选择甲醇流量计较为普遍。测量温度高于环境温度的高粘度液体和降温易析出结晶或易凝固的液体，应选用带夹套的甲醇流量计。
