智能电磁流量计在不同温度下的特性变化的实验与研究

为了研究高精度智能电磁流量计在不同温度下的特性变化，以计量院的DN50～DN400热水流量标准装置为实验平台，对横河DN40、科隆DN80、西门子DN100三块0.2级智能电磁流量计进行研究。采用热水流量标准装置质量法测试智能电磁流量计在不同温度及流速下的仪表系数和重复性。通过实验分析得出：智能电磁流量计的仪表系数随介质温度的升高逐渐降低；仪表系数在高温以及低温处受影响明显，DN40智能电磁流量计的仪表系数本次实验高低温处*大变化量约为0.7%；在智能电磁流量计对应的流量范围内，仪表系数受介质流速变化的影响不超过±0.2%等。通过实验分析，对智能电磁流量计的特性有了深入的了解，对流量计量器具的标定以及相关的实验工作有着积*的作用。
。
1 实验设计 以计量院DN50～DN400热水流量标准装置为实验平台，智能电磁流量计共3块，分别为DN40智能电磁流量计，科隆DN80智能电磁流量计，西门子DN100智能电磁流量计，精度均为0.2级。3块智能电磁流量计经过多次校准比对，性能稳定。对智能电磁流量计在10、20、50、80 4个温度点下进行仪表系数及重复性测量，根据JJG 643-2003《标准表法流量标准装置》的要求选取流量点。
2 实验研究 实验利用热水流量标准装置质量法标定智能电磁流量计的仪表系数和重复性，主要测试其在不同温度及不同流速下的仪表系数及重复性的变化规律。单块标准表在同一温度点下，每个流量点进行10次仪表系数测量，计算该流量点下的平均仪表系数及重复性，将所有流量点测量完成后，得到该智能电磁流量计在此温度点下的仪表系数及重复性的实验数据。依次变换智能电磁流量计及温度点进行测量，得到不同智能电磁流量计在不同温度下的仪表系数及重复性数据。
2.1 仪表系数分析 将实验测得的智能电磁流量计在不同温度及流速下的仪表系数数据整理，特性曲线如图1所示，3组曲线分别对应DN40、DN80、DN100的3块智能电磁流量计的仪表系数曲线。由图1可得：

(1) 随着介质温度的升高，智能电磁流量计的仪表系数均呈逐渐降低的趋势。其中20和50的仪表系数基本相同，10和80的仪表系数与20时偏离较大。
(2) 温度对智能电磁流量计的仪表系数在高温以及低温处影响明显，以DN40智能电磁流量计为例，仪表系数本次实验高低温处*大变化量约为0.7%。
3) 在智能电磁流量计相应的流量范围内，在同一温度下，随着介质流速的变化，智能电磁流量计的仪表系数在个别点出现略微浮动，但整体变化不超过±0.2%。

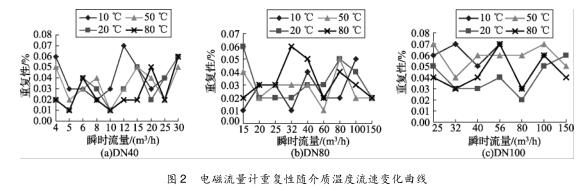

2.2 重复性分析 将实验测得的智能电磁流量计在不同温度及流速下的重复性数据整理，特性曲线如图2所示，3组曲线分别对应DN40、DN80、DN100的3块智能电磁流量计。

由图2可得，随着介质温度及流速的变化，智能电磁流量计的重复性有一定的波动，但都在0.07%以下，符合JJG 1033-2007《智能电磁流量计》的重复性要求，说明智能电磁流量计的重复性受温度及流速影响较小，同时表明该热水流量标准装置在不同温度点下的测量性能稳定。
