电磁污水流量计,工业污水流量计厂家
点击次数:2244 发布时间:2020-12-24 06:47:32
电磁污水流量计概述
![](/uploads/allimg/191017/1-19101G42Q5427.jpg)
电磁污水流量计特点
1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
5、采用SMD器件和表面贴装(SMT),电路可靠性高。
6、采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
7、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1。
8、超低EMI开关电源,使用电源电压变化范围大,抗EMC好
9、内部具有三个积算器,可分别显示正向累计量、反向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间(选配)。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出(选配)。
11、具有自检与自论断功能。
12、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。
13、小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配)。

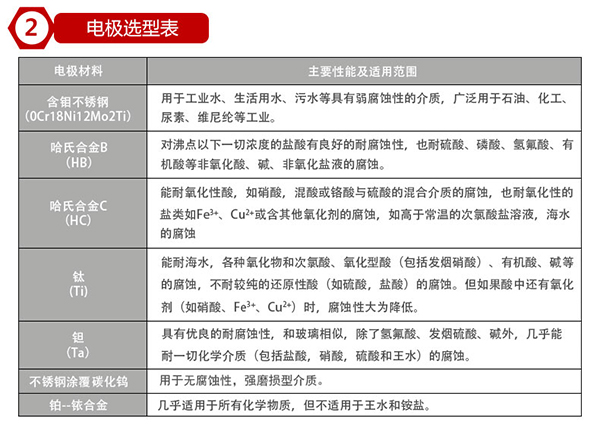

电磁污水流量计电*、接地环材料的选择
应根据被测流体的腐蚀性来选择电*的材料,请查有关腐蚀手册,对于特殊流体应作试验。
![](/uploads/allimg/191017/1-19101G42S0620.jpg)

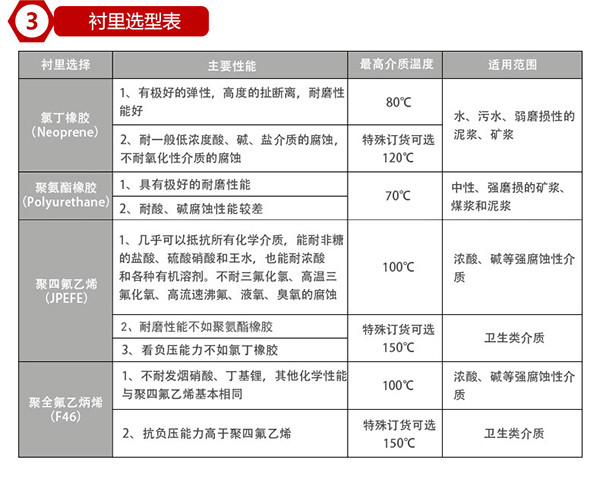

电磁污水流量计衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
![](/uploads/allimg/191017/1-19101G42T3423.jpg)

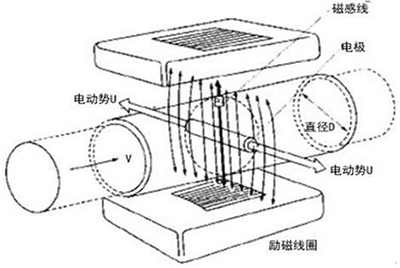

电磁污水流量计工作原理
传感器是根据法拉*电磁感应定律工作的,如工作原理图所示:
![](/uploads/allimg/191017/1-19101G42U4614.jpg)
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
![](/uploads/allimg/191017/1-19101G42Z3395.jpg)
电磁污水流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电*材料和输出电流等,都能适应被测流体的性质和流量的要求。
在油田污水处理站中智能型电磁污水流量计的选型与应用
关于电磁污水流量计的应用及优缺点
挖泥船上使用新型电磁污水流量计的应用案例分析
测量各类污水的智能型电磁污水流量计的种类及选型
研究探讨异径电磁污水流量计传感器权函数分布规律
电磁污水流量计特点
电磁污水流量计的特点与主要技术指标
污水电磁流量计的不断升级改进提升质量
电磁污水流量计,耐腐蚀污水流量计
电磁污水流量计,dn100污水流量计
电磁污水流量计,工业污水流量计厂家
电磁污水流量计,智能型污水流量计
污水电磁流量计与管道有哪些连接方式
电磁污水流量计,市政污水流量计
电磁污水流量计,污水流量计选型
电磁污水流量计厂家
电磁污水流量计
电磁污水流量计,污水流量计价格
电磁污水流量计,电厂污水流量计
电磁污水流量计,造纸厂污水流量计
电磁污水流量计,地下管道污水流量计
电磁污水流量计,dn65污水流量计
电导率是电磁污水流量计在测量流量时的重要性
污水电磁流量计定期维护之零点检查和调整
污水电磁流量计安装不当和使用不当造成误差
电磁流量计对于流量变化很大,流体有时充满管道,有时充不满管道的情形,以及在市政排水、废水处理和农业灌溉等场合存在的众多流体未充满管道的情形,普通电磁流量计不能适用以上情形。非满管电磁流量传感器可以与安装管径一致,能够用于封闭管道满管流和非封闭管道或者敞开管道的自由表面流测量。
电磁流量计不满管要注意水力影响:一般情况下,流体是在重力作用下的自由流面的流动,而某些场合下,流的过载可能会造成流体的回流,形成一个局部受压环境,许多系统会溢出,将过载的流体转移到原存储空间,或者更为开阔的场所;
![](/uploads/allimg/191017/1-19101G42Q5427.jpg)
电磁污水流量计特点
1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
5、采用SMD器件和表面贴装(SMT),电路可靠性高。
6、采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
7、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1。
8、超低EMI开关电源,使用电源电压变化范围大,抗EMC好
9、内部具有三个积算器,可分别显示正向累计量、反向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间(选配)。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出(选配)。
11、具有自检与自论断功能。
12、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。
13、小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配)。
电磁污水流量计电*、接地环材料的选择
应根据被测流体的腐蚀性来选择电*的材料,请查有关腐蚀手册,对于特殊流体应作试验。
![](/uploads/allimg/191017/1-19101G42S0620.jpg)
电磁污水流量计衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
![](/uploads/allimg/191017/1-19101G42T3423.jpg)
电磁污水流量计工作原理
传感器是根据法拉*电磁感应定律工作的,如工作原理图所示:
![](/uploads/allimg/191017/1-19101G42U4614.jpg)
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
![](/uploads/allimg/191017/1-19101G42Z3395.jpg)
电磁污水流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电*材料和输出电流等,都能适应被测流体的性质和流量的要求。
![](/uploads/allimg/191017/1-19101G42914H6.jpg)
